微流控高精密?中壓注射泵neMESYS 1000N
高精度計量高達200 bar，精確計量粘性液體
neMESYS中壓泵用于將液體精確注入高壓水平或粘性液體的系統中。他們將我們的高精度neMESYS配料技術的優勢應用于高達200 bar的壓力水平。
中壓注射器的強大且高度精確的PID控制驅動單元確保注射器活塞非常平穩地進行，并允許在納升范圍內產生無脈動的流體流（取決于所使用的注射器）。通過使用堅固的不銹鋼注射器，驅動器可以施加高達200 bar的壓力水平。
優勢：
l 納升級范圍的準確且無脈動的液體流
l 精確計量粘性液體
l 支持高壓閥，用于產生連續的流體流
l 可提供玻璃注射器或四種尺寸的不銹鋼注射器
l 精確計量，壓力高達200 bar
l 模塊化，可以將多個模塊插在一起
l 與neMESYS注射泵或Qmix微反應模塊組合使用
l 全面的圖形操作軟件
l 用于Windows和LabVIEW的編程庫

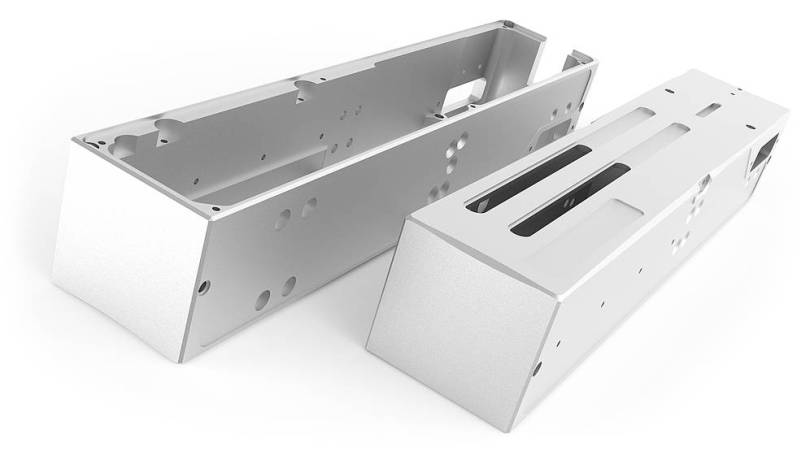

一體成型：一體式外殼，最大限度的剛性
每個單獨的neMESYS中壓模塊的外殼均采用高精度工藝由單件鋁制成-從而創造了外殼的極高剛性。這防止了由于殼體在高壓和高力情況下彎曲而在其他注射泵中發生的流速波動。
極其精確的外殼制造工藝可確保最大的流速精度，并確保我們的neMESYS注射泵以無脈動操作著稱。

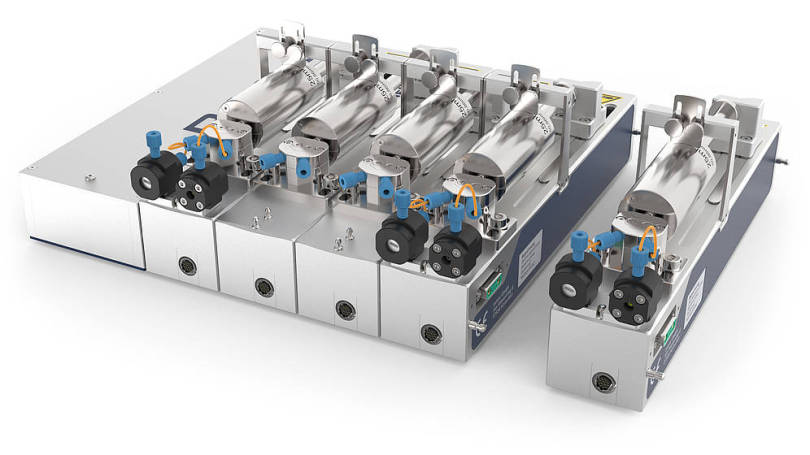

模塊化和可擴展
建立您自己的流量注入系統
單獨的注射泵模塊可以連接到其他neMESYS注射泵或Qmix微反應模塊，只需將它們插在一起即可創建復雜的配料系統或完整的微反應系統。這允許在不同壓力范圍內無脈動地產生多個獨立的流體流-同步且精確到納升。

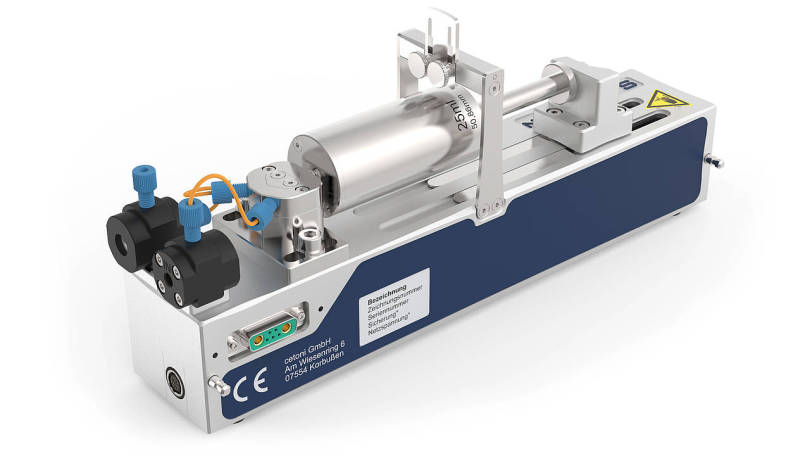

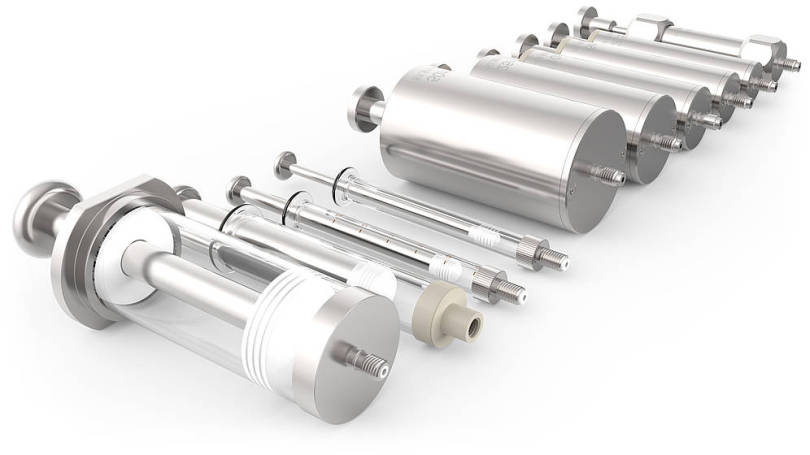

高精密中壓注射器
玻璃或不銹鋼—取決于您的選擇
中壓注射泵可配備玻璃鋼或不銹鋼注射器，這些精密注射器的制造與我們的泵一樣，并保證高度精確的流體流。
為了產生更高的壓力水平，我們建議使用我們的中壓不銹鋼注射器。這些注射器也非常適合用于加入腐蝕性介質，因為不銹鋼對許多腐蝕性物質具有很強的抵抗力。
除標準玻璃或不銹鋼注射器外，我們還提供特氟龍涂層注射器或由特殊合金制成的注射器。
中壓玻璃注射器模塊
Volume
Max. Pressure
psi
MPa
bar
250 μl
1100
7.7
77
500 μl
800
5.8
58
1.0 ml
500
3.7
37
2.5 ml
300
2.3
23
5.0 ml
200
1.7
17
10.0 ml
180
1.3
13
25 ml
160
1.1
11
50 ml
117
0.8
8.1
不銹鋼注射器中壓模塊
為了產生高壓力，我們推薦使用我們的中壓不銹鋼注射器。這些注射器也適用于加入腐蝕性介質，因為不銹鋼注射器對許多腐蝕性介質具有很強的抵抗力。
關于流體流的準確性和無脈動操作，所用注射器的精度與高精度驅動單元一樣重要。我們的精密注射器與我們的泵一樣精心制作，確保高度精確的流體流。
Volume
Max. Pressure
psi
MPa
bar
3 ml
2900
20
200
10 ml
725
5
50
25 ml
290
2
20
50 ml
145
1
10
wetted parts: stainless steel (piston and cylinder) and FKM (seals)
fluidic connections: UNF 1/4"-28 male thread.

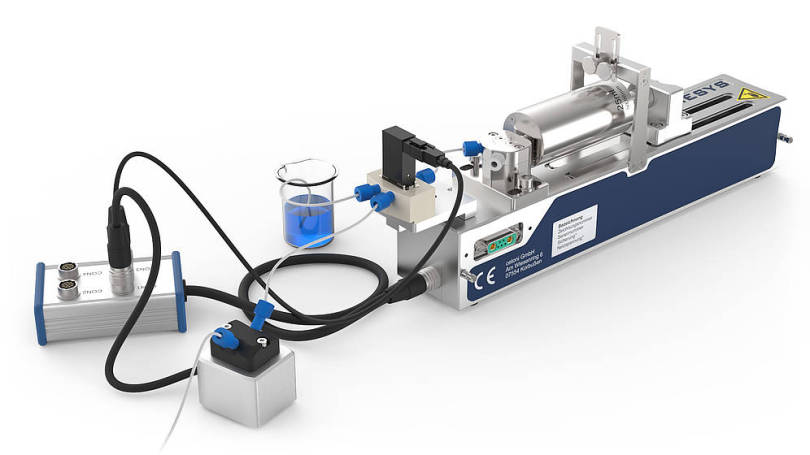

集成的I/O接口
通過附加功能擴展您的泵
使用集成的I/O接口，所有泵都可以通過附加功能進行擴展，例如數字輸出可用于切換外部3-2電磁閥或外部球閥。通過模擬輸入，您可以連接各種外部傳感器，例如我們的外部壓力傳感器。數字輸出可讓您觸發實驗室中的其他設備。使用I/O分配器盒，您可以輕松連接多個外部附件組件。

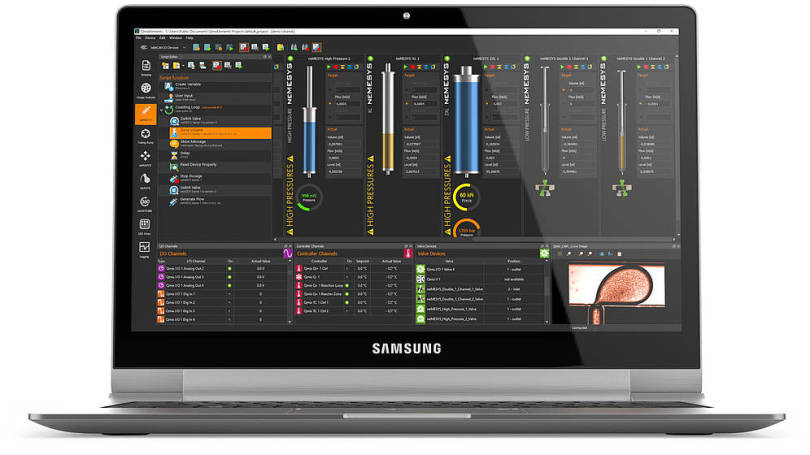

用于neMESYS插件的QmixElements軟件
neMESYS插件將所有neMESYS注射泵整合到QmixElements軟件套件中，此插件為您提供強大的注射泵功能，這是您在其他任何地方都找不到的。清晰的布局、極具吸引力的用戶界面可讓您全面了解所有重要參數例如注射器填充水平、配置的注射器、計量方向、當前流速、當前閥門位置或當前壓力。
亮點：
l 注射器尺寸、填充水平和閥門位置的圖形顯示
l 體積和流量的SI單位可自由選擇（ml，nl，ml/s…）
l 注射器向?qū)⒅笇?dǎo)您完成新注射器的配置
l 實時顯示當前值例如流速、注射器填充水平或劑量
l 注射器的顏色取決于移動方向（橙色=填充，藍色=分配，灰色=停止）
圖形壓力顯示
neMESYS注射泵的壓力顯示可讓您隨時關注集成壓力傳感器的壓力。顯示模式以數字形式和條形圖可視化壓力傳感器的當前值。顯示屏還使用不同的顏色-綠色（低壓），黃色（中壓）和紅色（高壓），讓您對模塊的壓力范圍有一個很好的了解，因此，您可以檢測臨界條件并快速做出反應。
易于注射器配置
選擇現有的注射器或創建自己的注射器
您可以從眾多現有的注射器中進行選擇，也可以使用注射器向?qū)Э焖倥渲媚约旱淖⑸淦?。只需為新注射器選擇內徑、活塞行程和注射器材料即可完成。然后，軟件將顯示您的注射器，其中包含所選材料以及您選擇的厚度和長度。

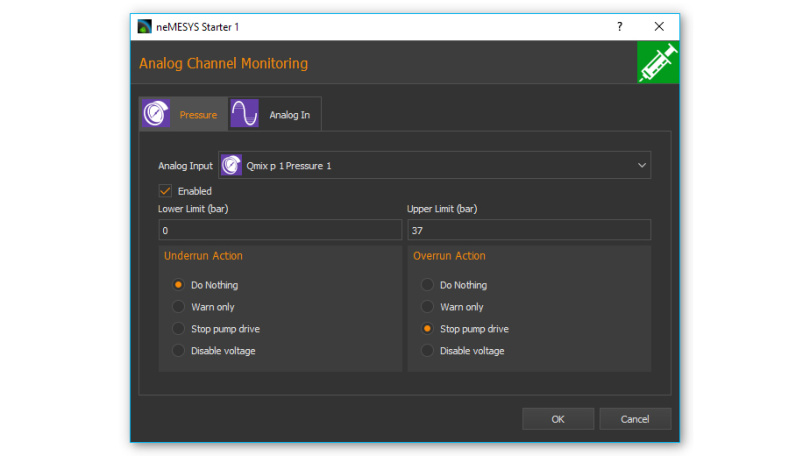

neMESYS壓力和模擬I/O安全監控
通過自動報警反應獲得更多安全性
模擬I/O監控功能允許您使用任何模擬輸入或壓力傳感器作為neMESYS注射泵的安全開關。在危險情況下，例如超過某個最大壓力或溫度，您可以自動停止neMESYS泵，關閉它們或只是發布警報信息。輸入（壓力、溫度…）以及報警響應（停止泵，泵關閉，警告…）可由用戶自由選擇。
腳本功能
復雜過程的圖形化編程
QMixElements腳本系統完全支持neMESYS泵，您可以使用拖放操作通過圖形界面在很短的時間內編寫自己的復雜配料過程。借助強大的腳本功能，您可以非常快速地實現要求，例如使用多個泵進行時間控制計量或在特定時間段內創建流量梯度。結合其他Qmix或neMESYS設備，您可以在實驗室中設置復雜的過程和測試。

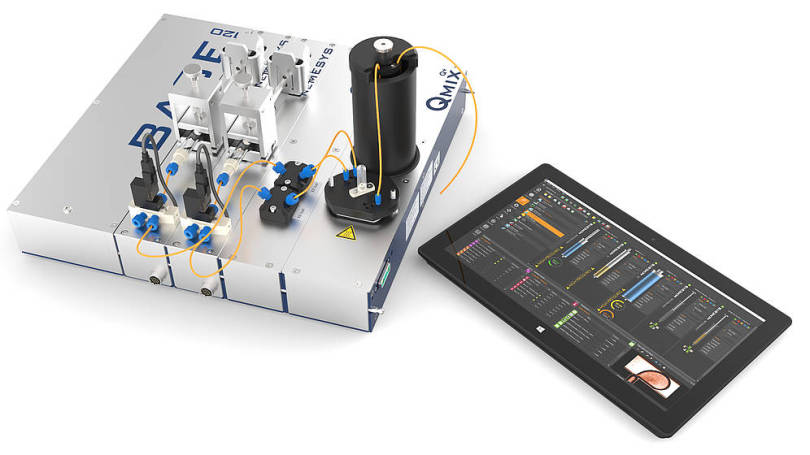

QmixElements軟件
實驗室自動化平臺
QmixElements軟件是一個全面的，基于插件的模塊化軟件解決方案，可通過通用圖形用戶界面控制所有cetoni設備。該軟件包含一個提供基本功能和服務的核心，例如應用程序窗口、事件日志或工具欄。
規格參數
Flow Performance
Syringe
Material
Parameter
Pressure Max.
Flow Rate Min [nl/min]
Flow Rate Max [ml/min]
[bar / psi]
1 ml
Glass
1.1
6.0
37 / 555
2.5 ml
Glass
2.8
15.0
23 / 345
3 ml
Steel
3.5
18.1
200 / 3000
5 ml
Steel
6.4
34.6
100 / 1500
Glass
5.7
30.0
17 / 255
10 ml
Steel
13.70
72.2
50 / 750
Glass
11.4
60.0
13 / 195
25 ml
Steel
33.7
176.9
20 / 300
Glass
28.6
150.0
11 / 165
PTFE
33.7
176.9
20 / 300
50 ml
Steel
66.1
346.8
10 / 150
Glass
57.2
300.0
8 / 117
Mechanical Data
Weight
1.8 kg
Dimensions (L x W x H)
310 x 69.5 x 99.3 mm
Environment
Operating Temperature
0 – 45 °C
Storage Temperature
-40 – 75 °C
Operating Humidity
20 – 80 %, Noncondensing
Storage Humidity
20 – 80 %, Noncondensing
Electrical Data
Peak Power Consumption
24 W
Power Supply Voltage (Input)
24 V DC
Interfaces
CAN
max. 1 Mbit/s
RS232
max. 115200 bit/s
I/O Port (12 Pin)
12 bit
Module Performance
Max. Pusher Velocity
6 mm/s
Min. Pusher Velocity
1 nm/s
Min. Pusher Travel
33 nm
Max. Linear Force
1000 N / 225 lbs
Module Configuration
T / I – Piece Material
316L*, PTFE or Hastelloy
Fluidic Port
?"-28 UNF* or 1/8” female ISO
*default configuration
