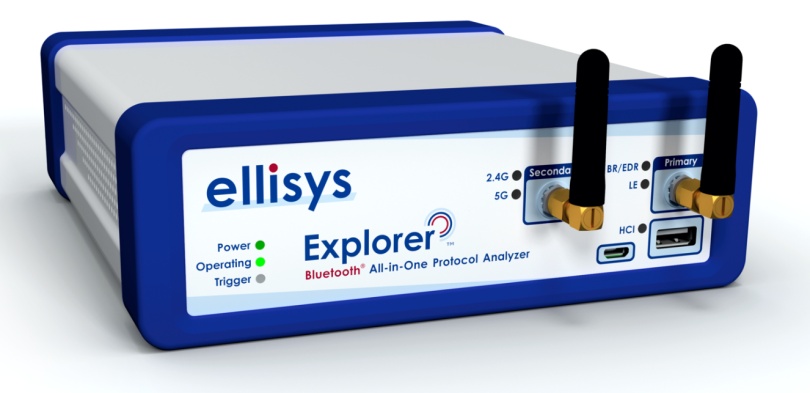

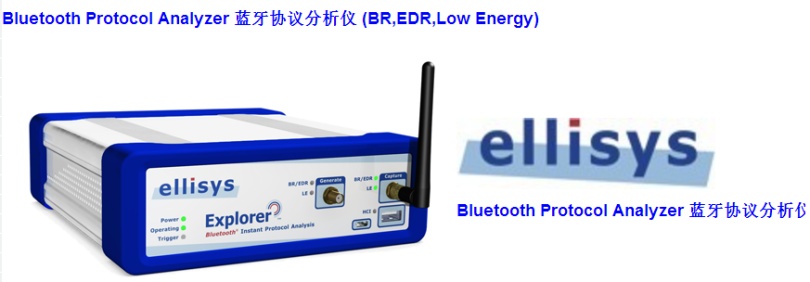

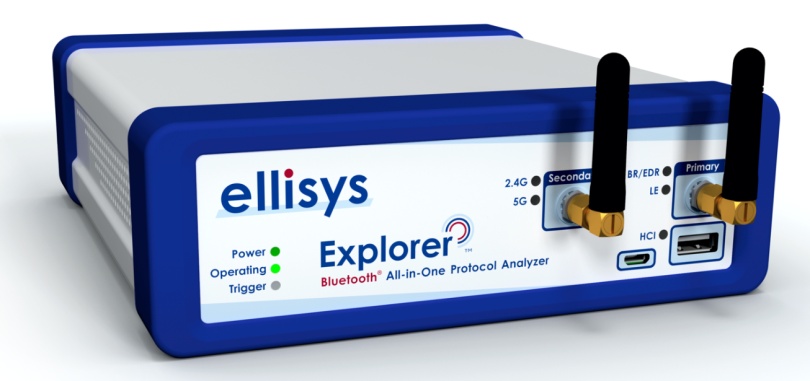

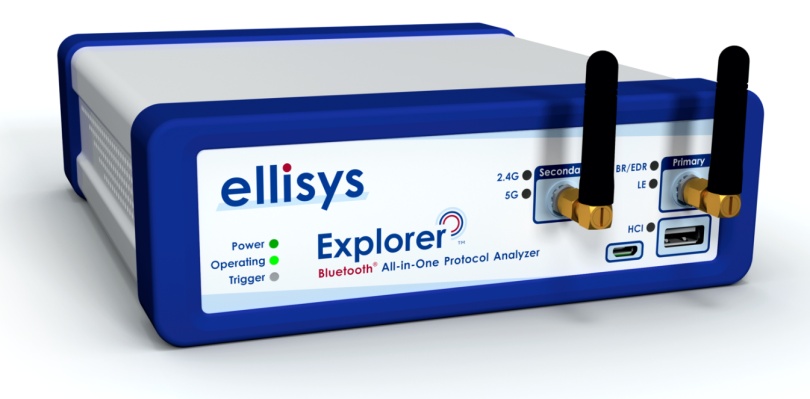

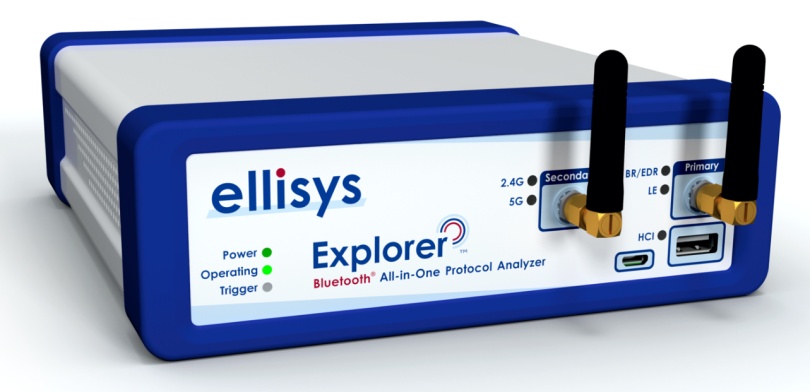

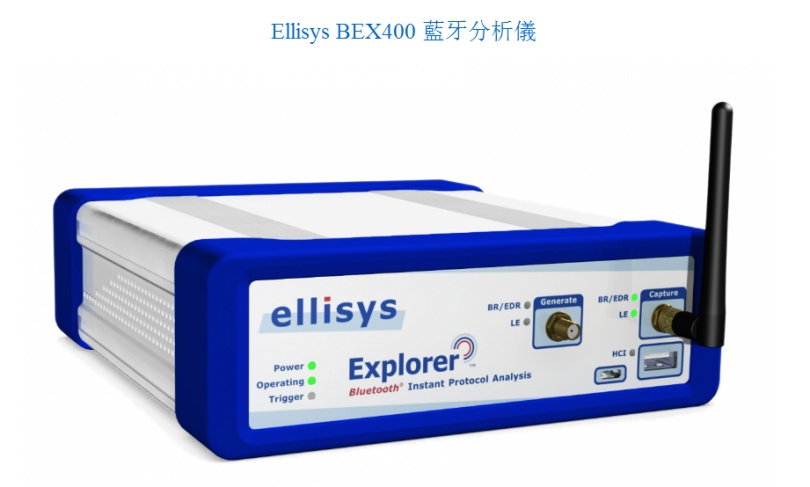

藍牙協議分析儀/Ellisys藍牙協議分析儀Ellisys Bluetooth BEX400
（SIG藍牙技術聯盟指定認證標準測試儀器）
業界第一個也是唯一的一體化寬帶BR / EDR和低能量嗅探器，并行捕獲Wi-Fi 2x2 802.11 a / b / g / n，2.4 GHz頻譜，HCI（USB，UART，SPI），WCI-2 ，邏輯信號和音頻I2S。
新的 Wi-Fi捕獲部分企業版
新支持藍牙5可用（包括BLE 2Mbps，BLE LR，BLE Adv Ext）
一體機：并行捕獲BR / EDR，低能耗，Wi-Fi，頻譜，HCI，邏輯，音頻I2S和WCI-2，均同步到納秒精度
藍牙寬帶捕獲：輕松實時捕獲任何流量，包括發現/連接流量和SSP配對
可編程數字無線電：支持新規格，無需硬件更改
多微微網支持：無限制地查看多個微微網和集群網
所有協議和配置文件：最佳協議解碼
集成音頻分析：在所有其他流量的同時，在軟件中聆聽捕獲的音頻，包括HCI音頻和I2S
頻譜顯示： 表征無線環境并可視化共存問題
消息序列圖：從強大的Ellisys協議顯示自動創建圖表
免費維護：免費終身軟件更新以及免費功能齊全的查看器軟件，具有可在任何計算機上使用的未鎖定硬件。
流量分析是藍牙工程師希望快速測試和調試其原型和產品的關鍵日?；顒又?。不幸的是，藍牙空中嗅探一直難以完美。傳統的嗅探方法遭受重大技術弊端，使其在幾種情況下不可靠甚至不可用，使得藍牙工程師的任務變得更加困難。
憑借其革命性的全頻數字無線電，Ellisys將協議捕獲和分析提升到新的高度，從根本上克服了藍牙嗅探傳統方法的缺點。Ellisys all-in-one全頻嗅探器可隨時從任何相鄰的微微網記錄任何數據包，零配置，無侵擾性。
英特爾公司無線固件工程師Muthu Kumar表示：“測試和表征新的藍牙芯片和終端產品是一個全面的過程，需要多種工程專業知識和一系列專業的分析工具。“Ellisys藍牙瀏覽器在這個過程中發揮著重要的作用，從硬件和軟件角度對不斷變化的藍牙技術的行為進行了清晰而完整的理解，同時提供了非常易于使用的功能?！?/p>
“通過Ellisys提供的新的先進功能，為我們的團隊提供工具，大幅增加可視性藍牙技術的工作，”萬里路易斯·史密斯，高級研發工程師，測試組，Nordic半導體說?！拔覀兪褂眯崽狡髟\斷其他嗅探器可能無法捕獲的復雜時序問題。由于Ellisys嗅探器的獨特無線電架構，我們可以捕獲所有數據包，而不管時序如何?？芍貥嬘布浅ｌ`活，Ellisys團隊提供了很大的支持，可幫助我們更早地將產品推向市場?！?/p>
“人類公司的音頻聲學工程師說： ”當您將加密，時序和協議組合在一起時，藍牙調試可能是一個痛苦的體驗，這些并不總是符合規范?！癊llisys硬件不僅可以讓我們通過所有這些挑戰來了解問題，而且該軟件還具有內置的解密技術，可直接與藍牙芯片堆棧配合使用，因此我們花費更少的時間配置解密和更多時間分析流量來查找問題。Ellisys解決方案是我們信賴的解決方案，由于其行業領先的功能和世界級的支持?！?/p>業界首個全頻段捕獲
藍牙無線技術最初被設計為強大地不受干擾的2.4GHz ISM頻段的干擾。出于安全考慮，它也被設計為難以嗅探。為了滿足這些標準，藍牙無線電根據在微微網連接時間定義的跳頻序列偽隨機地使用79個信道。
跳頻嗅探器嘗試在特定的跳頻序列上主動同步，并且只有在成功同步之后捕獲數據包。這種嗅探器有幾個固有的局限性，使其更難使用，更不可靠，只能在有限的情況下使用。
Ellisys在2010年創建了業界第一個寬帶嗅探器，克服了所有這些缺點，并增加了創新和突破性的功能，為藍牙調試和互操作性測試打開了新的視野。全頻段捕獲方法與功能一樣簡單：嗅探器同時捕獲所有通道，而不僅僅是偵聽幾個通道。因此，嗅探器不需要與微微網同步; 它將被動地收聽所有附近的藍牙微微網和scatternets，無需任何必要的配置。
業界首款可重配藍牙數字電臺憑借其創新的可重新配置的無線電設備，Ellisys嗅探器可以通過軟件進行唯一的更新，以支持規范的更改，而不會對硬件進行任何更改，甚至無需用戶的任何交互。例如，這種靈活性允許加入的下一代藍牙基帶功能（如增強AES安全性和無連接廣播）數個月的規范正式發布之前。此外，Ellisys BEX400具有免費終身軟件更新，所有客戶都可以從免費的這些偉大的增加中受益！
捕獲無線流量是藍牙調試的一個非常重要的方面，但其他信息對于了解大局同樣重要。這是Ellisys嗅探器的另一個方面。
Ellisys藍牙瀏覽器400嗅探器支持一鍵并發捕獲：
經典藍牙BR / EDR
低能耗藍牙
Wi-Fi 2x2 802.11 a / b / g / n [企業]
2.4 GHz頻譜[PRO]
USB HCI（1端口），UART HCI（2端口）和SPI HCI（2端口）[PRO]
邏輯信號[PRO]
音頻I2S [PRO]
無線共存接口2（WCI-2）[PRO]
技術咨詢服務熱線:
深圳市元鋒科技有限公司
Shenzhen Yuan Feng Technology Co., Ltd
地址:深圳市寶安區寶安大道3016號富星通大廈716
聯系人:楊先生
手機 微信:13926526199
電話:400-617-8668
QQ:1980828546
郵箱:yf@szyf518.com
網址:www.szyf518.com
協議和配置文件

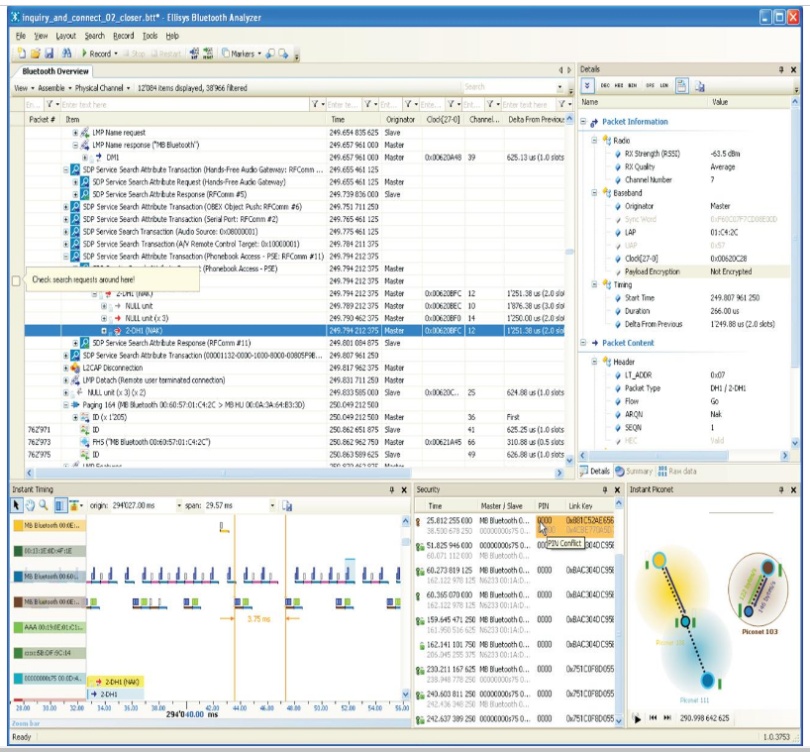

藍牙協議和配置文件在“概述”窗口中以易于理解，高級別的基于程序的時間順序格式顯示，并在“詳細信息”視圖中完全詳細顯示為最低位/字節級別。隨著捕獲的進行，經典藍牙，低能量和HCI流量將在指定的概述中實時顯示。
為用戶提供了各種控件，以便輕松定制任何概述，包括強大的過濾和著色功能，旨在快速隔離特定協議，配置文件或感興趣的通信。流量可以呈現在最高級別的抽象，用戶可以向下鉆取以顯示所有中間級別，直到最基本的元素，如僅數據包視圖。
盡管分析儀強大的協議和配置文件顯示對工程師來說是最有效的，但消息序列圖通常優選用于創建報告或與規范專家或其他通常不涉及協議分析工具的其他人員共享技術信息。Ellisys解決方案是從先前過濾和注釋的協議視圖創建消息序列圖表示。通過這種方法，工程師可以精確地包含他們想要的信息，他們想要的方式，并創建一個清晰的描述，顯示所需的信息。
無線流量當然是藍牙工程師調試信息最有用的元素之一，但主機控制器接口（HCI）流量是同時重要的信息補充，可以清楚和全面地了解情況。
HCI是由藍牙規范定義的電接口，用于主機控制器和無線電之間的通信。Ellisys BEX400支持USB HCI，UART HCI和SPI HCI的捕獲。任何和所有HCI流量與無線流量同時捕獲，使用相同的精密時鐘進行完美的同步和時序分析，并顯示在高度優化的Ellisys分析軟件中。
當使用實現安全簡單配對（SSP）的設備時，HCI捕獲也是非常方便的功能。Ellisys分析軟件自動提取通過HCI交換的任何鏈接密鑰，并使用它來解密無線流量，而無需任何用戶交互。
藍牙使用的2.4 GHz ISM頻段相當繁忙。該頻段的其他用戶包括WiFi，LTE，ZigBee，ANT以及廣泛的其他專有和商業技術。所有這些用戶彼此干擾，通常需要更好地了解無線環境。
Ellisys嗅探器提供的頻譜顯示是共存調試，無線表征或僅用于可視化RF環境的完美工具。它可以捕獲高達1微秒的可配置精度的所有藍牙通道中的頻譜信號強度（RSSI），并與藍牙數據包同步顯示此信息。
邏輯分析功能可以與無線和HCI流量同步捕獲任何邏輯信號。支持任何數字信號，包括通用I / O或專用引腳，如TX / RX有效。該功能的許多應用中的另一個是通過使用諸如比較器之類的專用硬件來確定是否超過了關鍵閾值來跟蹤設備在各種狀態下的功耗。
這些信號可以以5納秒精度可視化，并與Ellisys軟件強大的即時時間視圖中的其他捕獲流進行比較。
Ellisys分析軟件包括集成音頻分析。任何捕獲的音頻流都可以快速輕松地播放，甚至可以在捕獲過程中播放。在特定音頻位置查找攜帶特定音頻部分或看到事件和拓撲變化的數據包變成小孩的播放。
使用PRO Edition，可以播放通過HCI或Audio I2S捕獲捕獲的音頻。這使得能夠將完整的音頻鏈，從提供給源無線電芯片的未壓縮音頻到無線傳輸?shù)囊纛l以及由接收機無線電芯片接收的解碼音頻進行表征。
存在需要以自動方式使用分析器的各種用戶應用程序，通常在執行各種任務的用戶定義的軟件應用程序的控制下。這些應用可能包括長期測試環境，分析儀集成到移動平臺中，以及其他使用模式。
由于Ellisys數字無線電提供的易用性和健壯性，BEX400是完成這些任務的完美系統。該分析儀可以用一個簡單但功能強大的遙控器API進行控制（應用編程接口）以編程方式啟動/停止/保存捕獲，并提取可用于各種用途，包括GO / NO-Go測試特定捕獲的信息，都沒有任何手動操作。
獨特的分割功能與API無縫協作，允許 非常長的捕獲，將捕獲分割成更小的更易于管理的切片，同時保持從捕獲到捕獲的拓撲和上下文信息。
Ellisys正在參與和贊助藍牙UnPlugFest活動，因此在每個活動中提供設備和專業知識，以確保參與者在正確的時間擁有正確的工具。UPF也是看到我們革命性的全頻藍牙探測器400的好機會。注冊并參加我們的一對一培訓課程和我們的公開調查行動培.
流量分析是藍牙工程師希望快速測試和調試其原型和產品的關鍵日?；顒又?。不幸的是，藍牙空中嗅探一直難以完美。傳統的嗅探方法遭受重大技術弊端，使其在幾種情況下不可靠甚至不可用，使得藍牙工程師的任務變得更加困難。
憑借其革命性的全頻數字無線電，Ellisys將協議捕獲和分析提升到新的高度，從根本上克服了藍牙嗅探傳統方法的缺點。Ellisys all-in-one全頻嗅探器可隨時從任何相鄰的微微網記錄任何數據包，零配置，無侵擾性。
英特爾公司無線固件工程師Muthu Kumar表示：“測試和表征新的藍牙芯片和終端產品是一個全面的過程，需要多種工程專業知識和一系列專業的分析工具?！癊llisys藍牙瀏覽器在這個過程中發揮著重要的作用，從硬件和軟件角度對不斷變化的藍牙技術的行為進行了清晰而完整的理解，同時提供了非常易于使用的功能?！?/p>
“通過Ellisys提供的新的先進功能，為我們的團隊提供工具，大幅增加可視性藍牙技術的工作，”萬里路易斯·史密斯，高級研發工程師，測試組，Nordic半導體說?！拔覀兪褂眯崽狡髟\斷其他嗅探器可能無法捕獲的復雜時序問題。由于Ellisys嗅探器的獨特無線電架構，我們可以捕獲所有數據包，而不管時序如何?？芍貥嬘布浅ｌ`活，Ellisys團隊提供了很大的支持，可幫助我們更早地將產品推向市場?！?/p>
“人類公司的音頻聲學工程師說： ”當您將加密，時序和協議組合在一起時，藍牙調試可能是一個痛苦的體驗，這些并不總是符合規范。“Ellisys硬件不僅可以讓我們通過所有這些挑戰來了解問題，而且該軟件還具有內置的解密技術，可直接與藍牙芯片堆棧配合使用，因此我們花費更少的時間配置解密和更多時間分析流量來查找問題。Ellisys解決方案是我們信賴的解決方案，由于其行業領先的功能和世界級的支持?！?/p>業界首個全頻段捕獲
藍牙無線技術最初被設計為強大地不受干擾的2.4GHz ISM頻段的干擾。出于安全考慮，它也被設計為難以嗅探。為了滿足這些標準，藍牙無線電根據在微微網連接時間定義的跳頻序列偽隨機地使用79個信道。
跳頻嗅探器嘗試在特定的跳頻序列上主動同步，并且只有在成功同步之后捕獲數據包。這種嗅探器有幾個固有的局限性，使其更難使用，更不可靠，只能在有限的情況下使用。
Ellisys在2010年創建了業界第一個寬帶嗅探器，克服了所有這些缺點，并增加了創新和突破性的功能，為藍牙調試和互操作性測試打開了新的視野。全頻段捕獲方法與功能一樣簡單：嗅探器同時捕獲所有通道，而不僅僅是偵聽幾個通道。因此，嗅探器不需要與微微網同步; 它將被動地收聽所有附近的藍牙微微網和scatternets，無需任何必要的配置。
業界首款可重配藍牙數字電臺憑借其創新的可重新配置的無線電設備，Ellisys嗅探器可以通過軟件進行唯一的更新，以支持規范的更改，而不會對硬件進行任何更改，甚至無需用戶的任何交互。例如，這種靈活性允許加入的下一代藍牙基帶功能（如增強AES安全性和無連接廣播）數個月的規范正式發布之前。此外，Ellisys BEX400具有免費終身軟件更新，所有客戶都可以從免費的這些偉大的增加中受益！
業界唯一的一體式嗅探器捕獲無線流量是藍牙調試的一個非常重要的方面，但其他信息對于了解大局同樣重要。這是Ellisys嗅探器的另一個方面。
Ellisys藍牙瀏覽器400嗅探器支持一鍵并發捕獲：
經典藍牙BR / EDR
低能耗藍牙
Wi-Fi 2x2 802.11 a / b / g / n [企業]
2.4 GHz頻譜[PRO]
USB HCI（1端口），UART HCI（2端口）和SPI HCI（2端口）[PRO]
邏輯信號[PRO]
音頻I2S [PRO]
無線共存接口2（WCI-2）[PRO]
協議和配置文件藍牙協議和配置文件在“概述”窗口中以易于理解，高級別的基于程序的時間順序格式顯示，并在“詳細信息”視圖中完全詳細顯示為最低位/字節級別。隨著捕獲的進行，經典藍牙，低能量和HCI流量將在指定的概述中實時顯示。
為用戶提供了各種控件，以便輕松定制任何概述，包括強大的過濾和著色功能，旨在快速隔離特定協議，配置文件或感興趣的通信。流量可以呈現在最高級別的抽象，用戶可以向下鉆取以顯示所有中間級別，直到最基本的元素，如僅數據包視圖。
盡管分析儀強大的協議和配置文件顯示對工程師來說是最有效的，但消息序列圖通常優選用于創建報告或與規范專家或其他通常不涉及協議分析工具的其他人員共享技術信息。Ellisys解決方案是從先前過濾和注釋的協議視圖創建消息序列圖表示。通過這種方法，工程師可以精確地包含他們想要的信息，他們想要的方式，并創建一個清晰的描述，顯示所需的信息。
HCI分析[PRO]
無線流量當然是藍牙工程師調試信息最有用的元素之一，但主機控制器接口（HCI）流量是同時重要的信息補充，可以清楚和全面地了解情況。
HCI是由藍牙規范定義的電接口，用于主機控制器和無線電之間的通信。Ellisys BEX400支持USB HCI，UART HCI和SPI HCI的捕獲。任何和所有HCI流量與無線流量同時捕獲，使用相同的精密時鐘進行完美的同步和時序分析，并顯示在高度優化的Ellisys分析軟件中。
當使用實現安全簡單配對（SSP）的設備時，HCI捕獲也是非常方便的功能。Ellisys分析軟件自動提取通過HCI交換的任何鏈接密鑰，并使用它來解密無線流量，而無需任何用戶交互。
藍牙使用的2.4 GHz ISM頻段相當繁忙。該頻段的其他用戶包括WiFi，LTE，ZigBee，ANT以及廣泛的其他專有和商業技術。所有這些用戶彼此干擾，通常需要更好地了解無線環境。
Ellisys嗅探器提供的頻譜顯示是共存調試，無線表征或僅用于可視化RF環境的完美工具。它可以捕獲高達1微秒的可配置精度的所有藍牙通道中的頻譜信號強度（RSSI），并與藍牙數據包同步顯示此信息。
邏輯分析功能可以與無線和HCI流量同步捕獲任何邏輯信號。支持任何數字信號，包括通用I / O或專用引腳，如TX / RX有效。該功能的許多應用中的另一個是通過使用諸如比較器之類的專用硬件來確定是否超過了關鍵閾值來跟蹤設備在各種狀態下的功耗。
這些信號可以以5納秒精度可視化，并與Ellisys軟件強大的即時時間視圖中的其他捕獲流進行比較。
Ellisys分析軟件包括集成音頻分析。任何捕獲的音頻流都可以快速輕松地播放，甚至可以在捕獲過程中播放。在特定音頻位置查找攜帶特定音頻部分或看到事件和拓撲變化的數據包變成小孩的播放。
使用PRO Edition，可以播放通過HCI或Audio I2S捕獲捕獲的音頻。這使得能夠將完整的音頻鏈，從提供給源無線電芯片的未壓縮音頻到無線傳輸?shù)囊纛l以及由接收機無線電芯片接收的解碼音頻進行表征。
存在需要以自動方式使用分析器的各種用戶應用程序，通常在執行各種任務的用戶定義的軟件應用程序的控制下。這些應用可能包括長期測試環境，分析儀集成到移動平臺中，以及其他使用模式。
由于Ellisys數字無線電提供的易用性和健壯性，BEX400是完成這些任務的完美系統。該分析儀可以用一個簡單但功能強大的遙控器API進行控制（應用編程接口）以編程方式啟動/停止/保存捕獲，并提取可用于各種用途，包括GO / NO-Go測試特定捕獲的信息，都沒有任何手動操作。
獨特的分割功能與API無縫協作，允許 非常長的捕獲，將捕獲分割成更小的更易于管理的切片，同時保持從捕獲到捕獲的拓撲和上下文信息。
軟件概述
Ellisys正在參與和贊助藍牙UnPlugFest活動，因此在每個活動中提供設備和專業知識，以確保參與者在正確的時間擁有正確的工具。UPF也是看到我們革命性的全頻藍牙探測器400的好機會。并參加我們的一對一培訓課程和我們的公開調查行動培
低能量配置
X雙模式配置XX
寬帶藍牙捕獲XXXHCI捕獲
XX邏輯捕獲
XX頻譜捕捉
XX音頻I2S捕獲
XXWCI-2捕獲
XXWi-Fi 802.11 a / b / g / n捕獲
X保修期限1年1年1年
Ellisys 藍牙瀏覽器400標準BR / EDR
包括具有藍牙BR / EDR捕獲的硬件單元，配件和攜帶包。
BEX400-STD-EDR
Ellisys 藍牙探測器400標準低能量
包含具有藍牙低能量捕獲，附件和攜帶包的硬件單元。
BEX400-STD-LE
Ellisys 藍牙瀏覽器400標準雙模式
包括具有并發藍牙BR / EDR和低能量捕獲，附件和攜帶包的硬件單元。
BEX400-STD-DUAL
Ellisys 藍牙瀏覽器400 Pro BR / EDR
包含具有藍牙BR / EDR捕獲的硬件單元， Pro功能許可證，附件和攜帶包。
BEX400-PRO-EDR
Ellisys 藍牙探測器400 Pro低能量
包含具有藍牙低能量捕獲功能的硬件單元， Pro功能許可證，附件和攜帶包。
BEX400-PRO-LE
Ellisys 藍牙瀏覽器400 Pro雙模式
包括具有并發藍牙BR / EDR和低能量捕獲的硬件單元，Pro功能許可證，附件和攜帶包。
BEX400-PRO-DUAL
Ellisys 藍牙瀏覽器400企業BR / EDR
包括具有藍牙BR / EDR捕獲的硬件單元，企業功能許可證，配件和攜帶包。
BEX400-ENT-EDR
Ellisys 藍牙瀏覽器400企業低能耗
包括具有藍牙低能量捕獲的硬件單元，企業功能許可證，附件和攜帶包。
BEX400-ENT-LE
Ellisys 藍牙瀏覽器400企業雙模式
包括具有并發藍牙BR / EDR和低能量捕獲的硬件單元，企業功能許可證，附件和攜帶包。
BEX400-ENT-DUAL
Ellisys 藍牙瀏覽器400 Pro升級
從標準版升級到專業版，以增加可選功能，如HCI捕獲，邏輯分析，頻譜捕獲，WCI-2和I2S。
BEX400-PRO-UPG
Ellisys 藍牙瀏覽器400企業級
升級從專業版升級到企業版，以增加Wi-Fi等可選功能。
BEX400-ENT-UPG
Ellisys 藍牙瀏覽器400雙模式升級
從BR / EDR或低能量捕獲升級到并發雙模式捕獲。
BEX400-DUAL-UPG
業界第一個也是唯一的一體化寬帶BR / EDR和低能量嗅探器，并行捕獲Wi-Fi 2x2 802.11 a / b / g / n，2.4 GHz頻譜，HCI（USB，UART，SPI），WCI-2 ，邏輯信號和音頻I2S。
新的 Wi-Fi捕獲部分企業版
新支持藍牙5可用（包括BLE 2Mbps，BLE LR，BLE Adv Ext）
關鍵點
一體機：并行捕獲BR / EDR，低能耗，Wi-Fi，頻譜，HCI，邏輯，音頻I2S和WCI-2，均同步到納秒精度
藍牙寬帶捕獲：輕松實時捕獲任何流量，包括發現/連接流量和SSP配對
