USB3.1PD/USB3.0 Type-C協議分析儀/EllisysUSB協議分析儀/Ellisys USB Explorer 350

（USB-IF行業組織指定認證標準測試儀器）

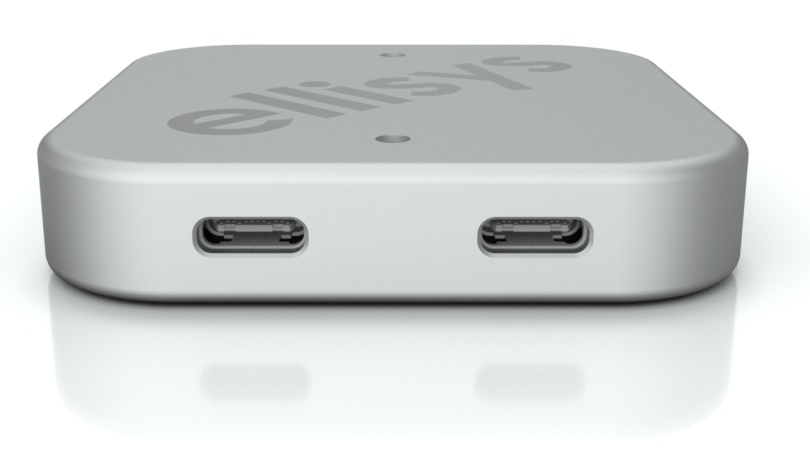

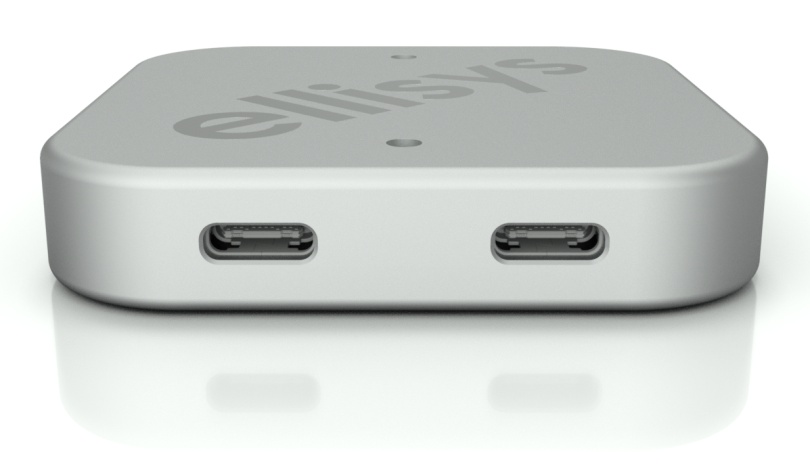

革命性的Ellisys USB Explorer 350（EX350）是用于USB 3.1（Gen1和Gen2），USB 2.0和USB電源交付3.0的超緊湊而又復雜且全面的協議測試和分析系統。USB C型（包括CC和Vconn）的全面支持配有適配器和電纜。

憑借許多創新和獨家功能，USB Explorer 350可滿足當今技術開發人員的需求，為新興USB技術的協議分析，流量生成和合規性測試提供無與倫比的覆蓋。

硬件經濟地優化以執行分析，主動仿真端口流量和自動化合規性測試。

關鍵點

廣泛的規格支持： USB 2.0（1.5,12,48 Mbps），USB 3.1（5，10 Gbps），USB電源2.0（FSK，基帶）和USB Type-C 1.1

多功能：相同的單元可以作為協議分析儀，主機/設備/接收/源模擬器以及兼容性測試儀，能夠根據項目演進靈活分配單元

緊湊型：即使在最忙碌的環境下，該設備也可以放置在最佳狀態，這對于以10 Gbps的USB 3.1的密集邊緣來說尤其重要

完美的準確性：與Ellisys全新協議分析引擎相結合的高精度時鐘元件提供了業界無與倫比的準確性

無與倫比的軟件： Ellisys功能強大但易于使用的多協議分析軟件提供業界最完整的功能集，包括基本功能，如即時時間精確時序分析和即時吞吐量，用于性能表征

集成邏輯分析：邏輯信號分析同時進行流量捕獲，通過可視化其FPGA或ASIC的輸出，為開發工程師開辟了新的調試維度

免費維護：免費終身更新，以及免費的功能齊全的查看器軟件，具有可以在任何計算機上使用的未鎖定硬件，由工程師向工程師支持

典型設置

分析設置
USB Explorer 350以邏輯被動模式連接，以記錄在主機和設備之間通過的流量和總線事件。該分析儀為USB 3.1，USB 2.0和USB PD提供同步支持并發支持，以及并行Vbus跟蹤和邏輯分析，均完全同步并在Ellisys分析軟件中呈現。

主機仿真設置
USB Explorer 350充當發生器，而第二個單元充當無源協議分析器。發生器模擬具有PD雙重角色提供商/用戶支持的USB主機，同時允許用戶完全控制行為，包括任意數據包和錯誤注入。分析儀記錄所有流量并提供實時交通信息。

USB Type-C配置

USB Type-C的全面支持增加了適配器板和電纜。在分析儀模式下，Ellisys EX350支持捕獲CC流量和跟蹤以及CC和Vconn電壓，以方便附件和拆卸的調試。

在發電機模式下，EX350支持所有電源角色（Sink，Source，Dual Mode）以及所有數據角色（DFP，UFP，DRP）的仿真。此外，EX350可以模擬電子標記電纜，即使沒有額外的UFP或DFP也可以測試電子標記電纜。

本文檔中顯示了可用的配置。

協議分析

協議分析是非侵入性的，采用下一代硬件捕獲技術，包括使用自適應均衡和精確阻抗匹配。消除信號重新定時的危險。

強大的EX350同時捕獲USB 2.0流量，USB 3.1流量（Gen1和Gen2），USB電源2.0流量（FSK和基帶）以及Vbus特性和邏輯信號。集成邏輯分析為開發人員提供了一個新的維度，使其能夠有效地可視化外部數字信號，例如FPGA / ASIC的輸出以及其USB流量。

捕獲的流量由第六代Ellisys應用軟件實時呈現，直觀地詳細描述了并發流量，協議序列，性能標準，錯誤條件，電氣特性，時序細節，USB標準/類解碼等。

發生器功能：

USB主機，設備和集線器流量以及USB電源傳輸接收器和源流量的仿真是通過簡化這些復雜任務的專用應用程序?qū)崿F(xiàn)的。復雜的軟件堆棧使用專為這些任務而設計的超快速處理器來驅動仿真。

為錯誤注入情況提供了大量功能，以便測試軟件和硬件的角落和邊距。性能表征由專門的硬件提供，該硬件經過優化，可以壓縮接收緩沖區管理，信用邏輯和應用軟件。

合規測試[選項]

Ellisys密切參與USB-IF合規性組織，致力于為USB 3.1和USB Power Delivery 2.0提供最佳的一致性測試解決方案。

這種單獨出售的合規性軟件嵌入了涵蓋物理層，鏈路層和協議層各個方面的數十個測試用例。在合規車間使用相同的設置，使其成為預合規測試的完美工具。

測試結果通過/失敗，用描述性細節注釋，并在完成測試后匯總在方便的HTML格式的匯總報告中。來自每個測試的協議蹤跡可以選擇性地使用協議分析儀自動捕獲，從而對測試結果進行快速和深入的分析。

考官是準備認證的IC，IP或設備制造商的重要工具。審查員不僅在開發周期結束時有用，而且從開始到結束，以確保不具有新的改進的回歸。

Ellisys USB Explorer 350 - 屏幕截圖

影片

Synopsys展示業界首款超高速USB 10 Gbps平臺到平臺主機設備IP數據傳輸

截圖

Ellisys USB 3.1分析軟件
以下屏幕截圖顯示了具有大容量存儲流量和擴展SCSI讀取傳輸?shù)腅llisys USB 3.1分析軟件。您可以注意到USB 3.1中引入的新的“l(fā)ink Credit 2”，以及以10 Gbps的增強型SuperSpeed啟用的1.02 GByte / s吞吐量。

點擊圖片展開

此屏幕截圖顯示了Ellisys Instant Timing視圖，放大以便明確區分?jǐn)?shù)據包和鏈接命令。該視圖對于可視化協議序列以及以無與倫比的精度測量定時非常有用。

點擊圖片展開

Ellisys軟件可以針對不同的任務進行各種模式的配置。以下屏幕截圖顯示了用于調試LTSSM進度的完美配置，即時鏈接狀態顯示有效和無效的轉換，并且顯示LTSSM狀態的概述和即時時間精確更改。

點擊圖片展開

Ellisys USB Explorer 350 - 技術參數產品規格

連接器

測試鏈接：標準USB 3.1 / PD A和標準USB 3.1 / PD B

邏輯： 2 x 8個輸入/輸出，具有可配置的電平和閾值

同步：通過共享相同的時鐘同步單元的能力

控制：優化USB 3.0連接到PC

功率： 9-24VDC，最小12W

支持的協議

電源1.3（FSK）和2.0（基帶）

USB 1.0 / USB 1.1（1.5和12 Mbps）

USB 2.0（1.5,12 Mbps和480 Mbps）

USB 3.0（5 Gbps）

USB 3.1（10 Gbps）

協議的可用性取決于版本和選項

支持的模式

分析儀：非侵入式協議分析儀

發電機：用于模擬主機，設備，接收器，源的業務發生器

考官：合規測試員

模式的可用性取決于版本和選項

分析儀功能

同時捕獲USB 2.0，USB 3.x，電源，Vbus和邏輯信號

多單元同步功能

自動終止檢測

預捕獲流量過濾

發電機功能

模擬USB主機或設備

模擬PD匯或源

精確和可重現的時間

能夠模仿低層次的問題以及高層次的行為

USB 1.x / 2.0功能

支持低速，全速，高速

自動速度檢測

線狀態的精確跟蹤

非侵入式探測

時序分辨率為16.7 ns

USB 3.x功能

支持5 Gbps和10 Gbps

自動速度檢測

自動終止檢測

非侵入信號整形

靈活的前端具有自適應均衡和可配置的重點和擺動

時間分辨率為400 ps

USB供電能力

非侵入式探測

支持FSK PHY

支持基帶PHY

通過定制電纜支持C型CC

FSK載波頻率，幅度和比特率的測量

發電機模式下可配置的FSK振幅

Vbus功能

Vbus測量范圍為0至25V

Ibus的測量范圍為-5至+ 5A

Vbus的產生從4到20V

邏輯能力

16個輸入/輸出

可配置電平和閾值（8個信號的2組）

定時分辨率為400 ns

帶寬50 MHz

電源適配器

通用100-240 VAC，50-60 Hz

24 VDC，18 W

附件

96×96×16mm（3.8×3.8×0.6“）

0.3公斤（0.6磅）

維護和許可

免費終身更新 - 無需維護費用

免費全功能的查看器應用程序 - 輕松地在計算機和同事之間共享注釋痕跡，并重播捕獲的流量

在任何計算機上使用Ellisys硬件 - 無需其他許可證

產品保修

兩年有限保修

最低要求

Pentium 4,1 GHz或兼容處理器

1 GB的RAM

1280 x 1024顯示分辨率，至少65,536種顏色

USB 2.0主機控制器

Windows?Vista SP2或更高版本

Ellisys保留更改產品的功能和規格的權利，恕不另行通知。
