電壓擊穿試驗儀又稱介電擊穿強度試驗儀,主要應用于新材料、高壓絕緣材料的電性能方面的研究。市面上電壓擊穿試驗儀廠家眾多。如果選擇更優質的產品呢?下面我們講分開介紹:
材料擊穿后,瞬間放電速度約為光速的1/5~1/3,國際通用的方法為壓降法進行采集擊穿電壓。即變壓器的初級電壓瞬間下降一定比率來判別材料是否擊穿。,顯然記錄擊穿電壓值產生偏差。僅有些仍然不能滿足擊穿瞬間記錄有效值,華測的電壓擊穿試驗儀此處采用了反時限系統。所謂的反時限系統是被指材料發生擊穿時,故障電流(或稱短路電流)越大,該系統保護的動作延時越小,即:上述電流和與動作時間成反比;這就是華測儀器擊穿試驗儀在材料擊穿電壓方面一直走在前列的核心技術。同時配合采用多級循環采集技術對擊穿后的電壓采集將解決此難題。
擊穿電壓試驗儀的保護:
1、隔離系統
材料擊穿瞬間會產生很大的反擊電壓。反擊現象是指材料擊穿后在引導強大的電流流入大地時,在它的引下線、接地體以及與它們相連接的金屬導體上會產生非常高的電壓,對周圍與它們連接的金屬物體、設備、線路、人體之間產生巨大的電位差,這個電位差會在接閃瞬間與大地間存在著很高的電壓,這種電壓將會使儀器或采集系統發生故障,嚴重時會發生事故。而華測在采集及控制部分引入華測自主研發的高壓隔離系統及低壓隔離系統。同時在通訊方面采用了TVS等高壓防護。以保證儀器,電腦,采集方面的完全保護及隔離。華測電壓擊穿試驗儀,承諾十年質保,儀器因設計缺陷給予終身保退的強大保證。
2、安全保證
華測電壓擊穿試驗儀,采用雙系統。所謂雙系統是一臺儀器兩套系統。兩套系統進行互鎖。以保證系統相互制約。永遠不存在設備出現失控的情況。當任何元器件出現問題或單系統出現故障時,將瞬間切斷高壓。技術,將起到對控制系統的絕對防護。
技術參數
1、輸入電壓:AC 220V
2、高壓輸出:100kV(交流、直流)
3、電流輸出:100mA
4、設備功率:5kVA
5、電壓精度: 1.5%6、電流精度: 1.5%
6、升壓速度:200V/S~2000V/S(可設定)
7、試驗方式:擊穿試驗、耐壓試驗、階梯試驗
8、耐壓時間:(可設定)
9、設備尺寸:650mmX500mmX1400mm
10、設備重量:80KG
符合標準:
GB1408.1-2016《絕緣材料電氣強度試驗方法 第1部分;工頻下試驗、第2部分》
GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》
GB/T 3333-1999《電纜紙工頻擊穿電壓試驗方法》
GB/T 1 2656-1990《電容器紙工頻擊穿電壓測定法》
ASTM D149 - 09 《固體電絕緣材料在商用電源頻率下的介電擊穿電壓和介電強度的標準試驗方法》 DL/T 3 76-2010 復合絕緣子用硅橡膠絕緣材料通用技術條件
主要特點
操作系統:支持XP,win7,win8系統,操作人性化;
實時監測:在實驗過程中可以動態顯示試驗曲線;
數據導出:試驗結果方便導出。
實驗報告:自定義報告名稱,并對實驗報告進行打??;
試驗方式:直流試驗和交流試驗、進行選擇;
試驗方法:擊穿電壓、耐壓試驗、階梯升壓等多種選擇;
參數設置:可以根據不同的試驗方式及試驗方法靈活設置所需的不同參數值;
校準功能:可針對設備進行校準設置;
支持標準:支持國標及美國標準;
報警功能:軟件具備電壓、電流報警功能。
其它電極:軟管電極、平行板電極、錐銷電極、平行圓柱電極、球型電極。同時定做其它專用測試電極。

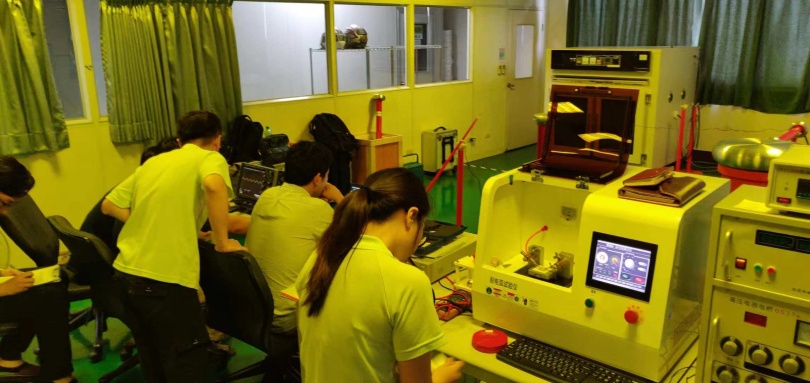

走向世界的華測
華測在臺灣受到永寬化學、士林電機受到一致好評。
