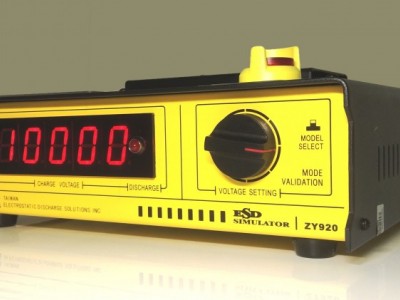

點擊圖片查看原圖
ZY920 型靜電放電試驗儀，配備了LED測試夾具，具備了很強LED針對性，并充分考慮了LED行業企業的使用期盼，在設計時就期望使之成為一款極具專業性和實用性的儀器設備。
儀器特點
雙模式自由切換 HBM & MM
◇人體模式（HUMAN BODY MODEL簡稱HBM）靜電放電測試。◇機械模式（MACHINE MODEL簡稱MM）靜電放電模擬測試。
◇正向、反向單獨放電，正向+反向綜合放電測試。多種選擇，更專業更全面。
寬范圍靜電試驗電壓HBM:0—10KV & MM:1000V
◇人體模式下測試電壓為0—10KV，機械模式測試電壓為0—1000V ；
◇全新編碼數字調壓設計，調節精準。
3）數字式靜電電壓專用顯示
◇采用有獨立式寬屏LED數碼電壓顯示設計。
4）智能探測/自動警報被測LED測試前后狀況
◇自動探測被測LED是否極性反放，如果反放儀器警報；
◇自動檢測被測LED試驗前后的質量狀況，如出現短路漏電，儀器警報；
◇一旦LED被擊損，儀器便發出聲音警報,顯示擊穿靜電電壓。
5）全自動步進升壓智能測試
◇儀器能自動增壓實現步進式智能放電測試；
◇快速精準的探測出被測LED的ESD指標；
6）多功能LED專用測試座
◇設備配備了適合各類封裝形式的LED燈珠的測試座；
◇用戶還可以選配LED芯片專用測試針，做LED芯片測試使用。
▉ 儀器參數表
類 別 | 參 數 | ||
儀 器 用 電 | 輸入電壓 | AC220V±10%/50Hz | |
輸入功耗 |
| ||
放 電 參 數 | 試驗電壓范圍 | 人體模式HBM | 0—10KV |
機械模式MM | 0—1000V | ||
電壓顯示精度 | HBM-100V | MM10V | ||
充放電容量 | 人體模式HBM | 100pF | |
機械模式M M | 200pF | ||
放電電阻 | 人體模式HBM | 1500Ω | |
機械模式M M | 0Ω | ||
電壓自動步進精度 | HBM-200V | MM20V | ||
自 動 測 判 | 報警漏電閥值 | 出廠默認約10uA | |
警報方式 | 蜂鳴報警 +閃動報警 | ||
外 形 重 量 | 外形尺寸 | 251mm（寬）×375（深）mm×107mm（高） | |
機身重量 | 約4KG | ||
