TD-UHZ 側裝式磁翻板液位計

一、功能與適用范圍 TD-UHZ 側裝式磁性翻板液位計(以下簡稱液位計)。適用于工業 生產過程中各種承壓(或敞開)貯液設備(塔、缸、槽、球形容器和鍋爐) 的液體介質的液位的檢測。能就地顯示各種液體的工作情況和液位高 度。配上液位變送器就能遠距離傳送液面的位置信號，通過一定的電 氣裝置達到自動控制和測量液位的目的。 液位計是具有可靠的安全性的檢測儀表，由于具有磁性藕合的隔 離密閉結構。尤其適用于易燃、易爆和腐蝕有毒液體的液位檢測。從 而使原復雜環境的液位檢測手段變得簡單和可靠和可靠安全。 液位計具有就地顯示的直讀式特性，不需多組液位計組合，可以 單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀 等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變 送從而提高其傳輸精度。

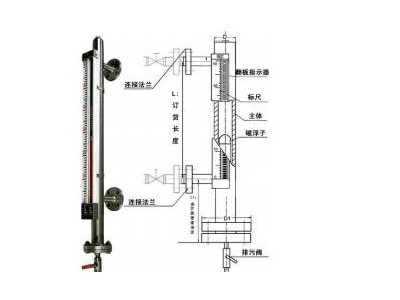

二、工作原理 液位計是利用其內部的磁性浮子隨液位變化產生的磁位移，使得 液位視窗的紅白磁翻柱作相應的翻轉來指示液位的高度。當浮子下降 時，由紅色轉為白色，紅色始終表示液位的高低。

主要技術參數 a、精度：(L≥1000 m m)±1.5％F.S：(L<1000mm)±2.5％F.S b、測量范圍：300 一 6000mm c、輸出信號：二線制 4—20mAD．C d、工作溫度：-10℃～+80℃ e、傳輸距離：1000 m(4—20mA 導線橫截面≥0.8mm2) f、出線接口螺紋：M20*1.5 內螺紋 g、防護等級：IP65 h、防爆等級：dIIBT4—6 iaIICT4—6
