TD-F6L900聲學多普勒流速儀是應用當今最先進信號處理技術研發的多點、多層面流速分析儀，其最大特點是可任意按需要安裝在被測河流或渠道側面、底部或頂部，按現場情況任意設置向上、向下發射或向左、向右發射角度，從而準確測量出從水底到水面不同深層，從左到右不同距離上，上百個流速點數據。就如同美國最先進的相控陣?yán)走_(dá)一樣，同時跟蹤計算出不同位置上幾百個流速數據，并能實時繪出現場河流及供水渠道中流態分布圖。

一、 特點

1、可測量管道、渠道、天然河流流量、流速、水位、水溫、斷面面積。

2、可提供瞬時流量值和累計流量值

3、儀表內置 256M  數據存儲,可以通過觸摸屏查詢2個月歷史記錄。

4、通訊接口：MODBUS-RTU

5、傳感器可在惡劣的現場和污水水質下長期工作

6、環境條件：無機械轉動部件，不存在泥沙堵塞或水草、雜物纏繞等問題

7、傳感器功耗：測流速時：電流＜60mA，功耗＜1W；

8、探頭殼體耐密封壓力：大于 4.5 個大氣壓，可水下 20 米工作

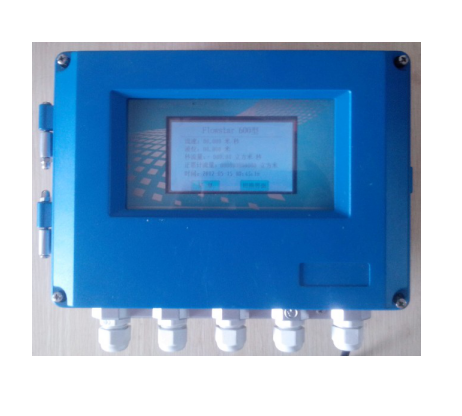

9、顯示屏4.3寸觸摸屏，顯示、操作方便。

10、設備采用 即插即用模塊化分理設計，完全參考技術機模式，顯示模塊、CPU、主板獨立分理方便維護升級（改變了以往整套維修更換模式，大大減小維修成本，提高工作效率

二、主要技術指標

CPU工作頻率：133MHZ，標配操作系統： EP2C8Q208C8N操作系統，優于普通單片機工作模

             式，運行可靠，數據處理能力更強。

儀表電源：AC220V，DC5-24V，太陽能供電

顯示 ：TFT 觸摸屏，4.3英寸

流速范圍：測流范圍：0.02～10.00m/s

分辨率：1mm/s 精度：+/-1%

水深范圍：0~10m(最小水深：5cm) 分辨率：2mm 精度：+/-0.2%

溫度范圍：0~65oC 分辨率：0.1oC

流量計算：流程率，總流量水道類型：管道（圓管、蛋形管或其它異形管可選）

          渠道（圓形渠、矩形渠或其它異形渠可選）

          天然的河、溪

記錄： 內置存儲器：512M（2個月歷史記錄）

數據輸出：防雷隔離RS485端口，標準MODBUS-RTU 格式，可配接無線數傳電臺或GPRS、

          CDMA網絡通訊模塊，實現數據遠程傳輸

傳感器IP68防護等級，可潛水20米工作（傳感器電纜標配20米，長度:最大1000m）

測量場合：適用多種天然的水流流程監測、下水道、明渠污水處理、水利渠道流程監測、道路暗渠等流速、流量、水位測量。
