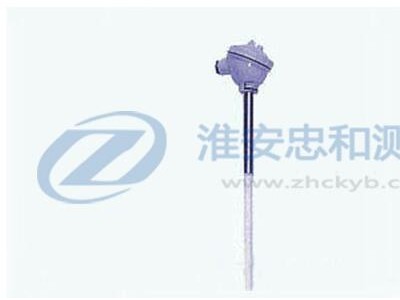

鉑銠熱電偶
發布時間：2021-01-22 瀏覽次數：532
鉑銠熱電偶概述
WR系列鉑銠熱電偶又叫高溫?zé)犭娕?、貴金屬熱電偶，它作為溫度測量傳感器通常與溫度變送器、調節器及顯示儀表等配套使用組成過程控制系統，用以直接測量或控制各種生產過程中0~1800℃范圍內的介質的溫度。
WR系列鉑銠熱電偶是由兩種不同成分的導體兩端接合成回路，當兩接合點溫度不同時就會在回路內產生熱電流，如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會顯示出熱電偶產生的熱電勢所對應的溫度值。 WR系列鉑銠熱電偶的熱電勢將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。各種鉑銠熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣保護管和接線盒等主要成分組成。
鉑銠熱電偶應用
鉑銠熱電偶適用于對各種生產過程中高溫場合的溫度測量，廣泛應用于粉未冶金，燒結光亮爐，真空爐，冶煉爐，玻璃，煉鋼爐及陶瓷及工業鹽浴爐等測溫場所。
鉑銠熱電偶主要技術參數
分度號：S型、R型、B型
精度等級：I 級、 II 級（正常精度）
防護等級：IP65
偶絲直徑：Φ0.5mm或者根據不同的溫度等級選擇合適的偶絲直徑
保護管材質與耐溫：3030、3039（耐溫＜1200℃） ;高鋁質管（耐溫＜1300℃），剛玉管（耐溫＜1600℃）
公稱壓力：常壓
連接形式：直插式、螺紋、法蘭
電氣出口：M20x1.5,NPT1/2等
鉑銠熱電偶測量溫度及允差
| 熱電偶類別 | 代號 | 分度號 | 最高溫度℃ | 測量溫度℃ | 允差△t℃ |
| 鉑銠10-鉑 | P | S | 0~1600 | 0~1300 | ±1.5℃或±0.25%t |
| 鉑銠13-鉑 | Q | R | 0~1300 | 0~1300 | ±1.5℃或±0.25%t |
| 鉑銠30-鉑銠6 | R | B | 0~1800 | 0~1600 | ±1.5℃或±0.25%t |
鉑銠熱電偶型號及規格
| 型 號 | 分 度 號 | 測溫范圍℃ | 保 護 管 材 料 | 熱響應時間 | 規 格 | |
| d | L x l | |||||
| WRP-130 WRP2-130 | S | 0-1300 | 高鋁質或剛玉管 | ＜ 150S | Φ16 | 300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 或訂制長度 |
| WRP-131 WRP2-131 | ＜ 360S | Φ25 | ||||
| WRQ-130 WRQ2-130 | R | 0-1300 | ＜ 150S | Φ16 | ||
| WRQ-131 WRQ2-131 | ＜ 360S | Φ25 | ||||
| WRR-130 WRR2-130 | B | 0-1600 | 剛玉管 | ＜ 150S | Φ16 | |
| WRR-131 WRR2-131 | ＜ 360S | Φ25 | ||||
1) 熱電偶I 級按協議訂貨；
2) 非置入部分為不銹鋼，長度標準為150mm，其它要求的非置入長度尺寸要注明。
3)熱電偶的插深長度為非標準長度，均需訂做。
4)熱電偶的外護管有Φ8 Φ10 Φ12 Φ16 Φ20 Φ25等可以選擇訂做
鉑銠熱電偶選型
| 標記 | 標記 | 標記 | 熱電偶對數 | 固定方式 | 接線盒形式 | 保護管直徑 | 長度 | 說 明 |
| W | 溫度儀表 | |||||||
| R | 熱電偶 | |||||||
| P | 鉑銠10-鉑 分度號：S | |||||||
| Q | 鉑銠13-鉑 分度號：R | |||||||
| R | 鉑銠30-鉑銠6 分度號：B | |||||||
| 1 | 單支(可不標注) | |||||||
| 2 | 雙支 | |||||||
| 1 | 無固定裝置 | |||||||
| 2 | 固定螺紋 | |||||||
| 3 | 活動法蘭 | |||||||
| 4 | 固定法蘭 | |||||||
| 3 | 防水接線盒 | |||||||
| 4 | 隔爆接線盒 | |||||||
| 0 | 剛玉管Φ16 | |||||||
| 1 | 雙層剛玉管Φ25 | |||||||
| 2 | 剛玉管外帶碳化硅管 | |||||||
| T | 為特殊直徑說明 | |||||||
| -L/l | 總長/插深mm |
本公司生產的鉑銠熱電偶品種多樣、型號全；系列產品有鎧裝鉑銠熱電偶、小型鉑銠熱電偶等，歡迎咨詢采購鉑銠熱電偶產品!
