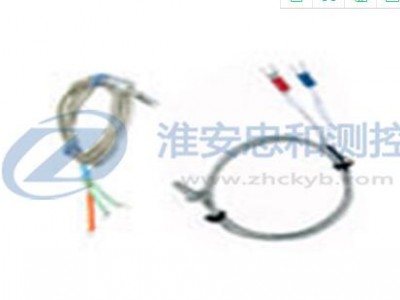

端面熱電阻
發布時間：2020-12-07 瀏覽次數：408
WZPM-201型端面熱電阻感溫元件由鉑電阻元件或特殊處理的絲材繞制，緊貼在溫度計前端，與一般軸向熱電阻相比，端面熱電阻能更正確和迅速地反映被測端面的實際溫度，端面熱電阻適用于測量軸瓦或其他機件的端面溫度。
端面熱電阻主要技術參數
感溫元件0℃時的電阻值（R100）和它在0℃時的電阻R0
分度號Cu50：R0=50±0.050Ω
Cu100：R0=100±0.10Ω
分度號Pt100:R0=100±0.12Ω(B級)
其中:R0為元件在0℃時的電阻值。
端面熱電阻測量范圍和允差（單位：mm）
| 名稱 | 測溫范圍℃ | 允許偏差△t℃ | 分度號 |
| 端面銅電阻 | -50~100 | ±(0.3+6.0×10-3|t|) | Cu50 (G)或Cu100 |
| 端面鉑電阻 | -150~200 | B級：±(0.30+0.005|t|) | Pt100 |
端面熱電阻型號規格：
| 型號 | 分度號 | 結構 | 測溫范圍 ℃ | 保護管 材質 | 熱響應 時間s | 規格 | 公稱壓力 | 引線長度mm | |
| 桿直徑 | 螺紋尺寸 | ||||||||
| WZCM-201 | Cu50 Cu100 | 固定埋 入或螺 紋連接 | -50~100 | 紫銅 不銹鋼 | ＜15 | φ6 | M8×0.75 | 常壓 | 自定 500 1000 1500 2000 … |
| WZPM-201 WZPM2-201 | Pt100 | -150~200 | φ6 φ8 或要求 | M8×0.75 M10×1 或訂制 | |||||
| WZPM-201B WZPM2-201B | |||||||||
注：WZPM-201 WZPM-201B采用引進元件WZPM-018，精度等級為A級。
端面熱電阻安裝形式
