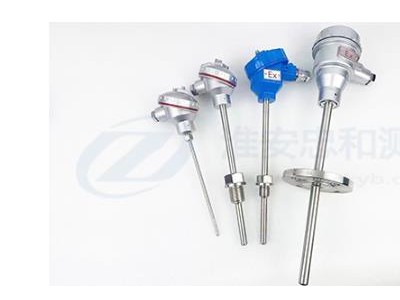

雙支熱電阻
發布時間：2021-01-05 瀏覽次數：115
雙支熱電阻是由2只精確、靈敏、性能穩定的鉑電阻元件組合而成，用于工藝現場需要用二套顯示儀表、記錄儀表、或者調節儀表同時檢測同一個地點溫度的場合或者需要一路備用測溫元件的要求。
雙支熱電阻主要由接線盒、保護管、接線端子、絕緣套管和感溫元件組成基本結構，并配以各種安裝固定裝置。雙支熱電阻衍生產品有鎧裝熱電阻、端面熱電阻等。由于雙支熱電阻系列產品具有結構小，適用范圍廣，可靠性好，熱響應時間短等優點，可形成多品種、多規格的系列產品，為石油化工、冶金電站、輕工紡織、食品環保、農業水處理等各行各業提供新一代優質產品。
一、雙支熱電阻技術參數：
1、 量程規格
| 類別 | 代號 | 分度號 | 測溫范圍 | 精度等級 | 允許偏差△t:℃ |
| 鉑電阻 | WZP | PT100 | -200~500℃ （-200~800℃） | A級 | -200~650℃時允差 ±（0.15+0.002|t|） |
| B級 | -200~800℃時允差 ±（0.3+0.005|t|） |
注：|t|為感溫元件實測溫度絕對值。
A級允差不適用于t＞650℃的溫度范圍。
A級允差不適用于采用二線制的鉑熱電阻。
雙支熱電阻一般提供B級。
2、熱響應時間
在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%所需的時間稱為熱響應時間。
3、公稱壓力
一般指在常溫下保護管所能承受的外壓（靜壓）而不破裂。試驗壓力一般采用公稱壓力的1.5倍，實際上允許公稱壓力不僅與保護管材料、直徑、壁厚有關，還與其結構形式、安裝方法、置入深度以及被測量介質的流速和種類有關。
4、 絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10~100V任意值，環境溫度在15~35℃范圍內，相對濕度應≯80%，常溫絕緣電阻值應≮100MΩ
二、雙支熱電阻產品選型
| 型譜 | 元件數量 | 結構形式 | 固定形式 | 接線形式 | 保護管直徑 | 保護管材質 | 隔爆要求 | 型譜說明 | |
| WZP | 熱電阻 | ||||||||
| 1 | 單支，可不標注 | ||||||||
| 2 | 雙支 | ||||||||
| 空白為裝配式 | |||||||||
| K | 鎧裝式 | ||||||||
| 裝配式固定方式 | 鎧裝式固定方式 | ||||||||
| 1 | 無固定方式 | 無固定方式 | |||||||
| 2 | 固定螺紋 | 固定卡套螺紋 | |||||||
| 3 | 活動法蘭式 | 可動卡套螺紋 | |||||||
| 4 | 固定法蘭式 | 固定卡套法蘭式 | |||||||
| 6 | 固定螺紋錐形保護管 | 固定螺紋錐形保護管 | |||||||
| 裝配式接線形式 | 鎧裝式接線形式 | ||||||||
| 0 | 無接線盒 | 無接線盒 | |||||||
| 3 | 防水接線盒 | 防水接線盒 | |||||||
| 4 | 隔爆接線盒 | 隔爆接線盒 | |||||||
| 5 | 扁插件式 | ||||||||
| 6 | 航空插件式 | ||||||||
| 8 | 手柄式 | ||||||||
| 9 | 帶延長導線式 | ||||||||
| 0 | φ16mm | ||||||||
| 1 | φ12mm | ||||||||
| 5 | φ5mm（適用于鎧裝） | ||||||||
| 6 | φ6mm（適用于鎧裝） | ||||||||
| 8 | φ8mm（適用于鎧裝） | ||||||||
| T | 特殊要求說明 | ||||||||
| 不標為304材質 | |||||||||
| F | 316 | ||||||||
| F4 | 304襯四氟 | ||||||||
| EX | 隔爆等級標注 | ||||||||
