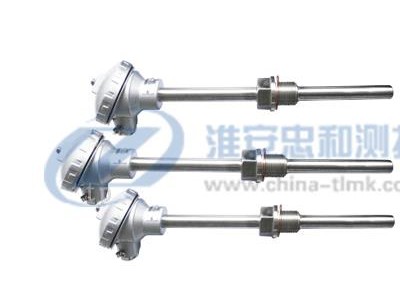

裝配式熱電阻
發布時間：2020-12-17 瀏覽次數：1446
裝配式熱電阻作為測量介質溫度的溫度傳感器可以與顯示儀表、記錄儀表、控制儀表配套使用，直接測量或控制生產過程中-200℃~600℃范圍內的各種液體,蒸汽和氣體介質以及固體表面的溫度，裝配式熱電阻屬于非標產品，可以根據用戶的不同安裝、使用等要求進行生產，我們選用的熱電阻Pt100芯片為進口芯片，其特點是性能穩定，測量精度高，測量精度均達到A級以上，使用壽命長。正是基于以上優勢，我們的裝配式熱電阻產品被廣泛于應用于石化、鋼鐵、冶金、環保、食品、輕工、機械、水處理等行業。
裝配式熱電阻主要技術指標:
1、分度號：1、鉑電阻：Pt100（常規）、Pt1000、Pt500、Pt10等；2、銅電阻：Cu50（常規）、Cu100
2、溫度范圍：-200~200℃；-100~500℃；-200~500℃（量程內任選）；0~650℃
3、精度等級：A級；B級
4、接線盒形式：防濺型、防水型、防爆型（EXdIIBT4~6、EXdIICT4~6）、防腐型、接插件式
5、連接方式：a-直插式；b-螺紋連接；c-法蘭連接；d-衛生型卡箍連接；e-其它要求訂制
6、傳感器直徑：φ16、φ12、φ10、φ20、φ25等
7、傳感器材質：304、316L、不銹鋼襯四氟、哈氏合金、鈦管
8、產品執行標準：IEC751 JB/T8622-1997 JB/T8623-1997
裝配式熱電阻溫度測量范圍及允差:
熱電阻類別 | 測溫范圍℃ | 分度號 | 允許偏差△t℃ |
WZP型鉑電阻 | -200～600 | Pt100 | B級(-200～600℃ 允差±(0.30+0.005|t|) |
A級(-200～550℃) 允差±(0.15+0.002|t|) | |||
WZC型銅電阻 | -50～100 | Cu50 | -50～100℃ 允差±(0.3+6.0×10-3t) |
注：式中"t"為感溫元件的實測溫度絕對值。 | |||
熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0）
分度號Pt100：A級 R0=100±0.06Ω
B級 R0=100±0.12Ω
R0/R100=1.3850
分度號Cu50:R0=50±0.05Ω
R0/R100=1.428±0.02
裝配式熱電阻結構形式:
裝配式熱電阻選型：
| WZ□ | 熱電阻 標準型 | ||||||||||||
| 標記 | 熱電阻品種 | ||||||||||||
| C | 銅電阻 | ||||||||||||
| P | 鉑熱電阻 | ||||||||||||
| 標記 | 熱電阻元件支數 | ||||||||||||
| 1 | 單支數（可不標注） | ||||||||||||
| 2 | 雙支數（不適用于銅熱電阻） | ||||||||||||
| 標記 | 安裝固定裝置 | ||||||||||||
| 1 | 無固定裝置 | ||||||||||||
| 2 | 固定螺紋 | ||||||||||||
| 3 | 活動法蘭（不適用于隔爆型） | ||||||||||||
| 4 | 固定法蘭 | ||||||||||||
| 5 | 活動管接頭式 | ||||||||||||
| 6 | 固定螺紋錐形式 | ||||||||||||
| 7 | 直形管接頭式 | ||||||||||||
| 8 | 固定螺紋管接頭式 | ||||||||||||
| 9 | 活動螺紋管接頭式 | ||||||||||||
| 標記 | 接線盒型式 | ||||||||||||
| 2 | 防濺式 | ||||||||||||
| 3 | 防水式 | ||||||||||||
| 4 | 隔爆式 | ||||||||||||
| 標記 | 保護管外徑 | ||||||||||||
| 0 | ?16 | ||||||||||||
| 1 | ?12 | ||||||||||||
| T | 特殊說明 | ||||||||||||
| 標記 | 允差等級 | ||||||||||||
| A | A級允差：±（0.15+0.2%|t|）（不適用于銅熱電阻） | ||||||||||||
| B | B級允差：±（0.3+0.5%|t|）（不適用于銅熱電阻） | ||||||||||||
| C | 銅電阻允差：±（0.3+0.6%|t|）（不適用于鉑熱電阻） | ||||||||||||
| 標記 | 測量端型式 | ||||||||||||
| 2 | 二線制 | ||||||||||||
| 3 | 三線制（常規） | ||||||||||||
| 4 | 四線制 | ||||||||||||
| 標記 | 分度號 | ||||||||||||
| Pt100 | 鉑熱電阻 | ||||||||||||
| Cu50 | 銅熱電阻 | ||||||||||||
| Cu100 | 銅熱電阻 | ||||||||||||
| 總長L/ | (mm) | ||||||||||||
| 插入長度l | （mm） | ||||||||||||
| 標記 | 保護管材質 | ||||||||||||
| 304（常規不標） | |||||||||||||
| F | 316 | ||||||||||||
| F4 | 304襯四氟 | ||||||||||||
| HC | 哈氏合金 | ||||||||||||
| Ti | 鈦管 | ||||||||||||
| 標記 | 隔爆等級 | ||||||||||||
| BT4~6 | dII BT4~6 | ||||||||||||
| CT4~6 | dII CT4~6 | ||||||||||||
注：標*產品協議供貨
