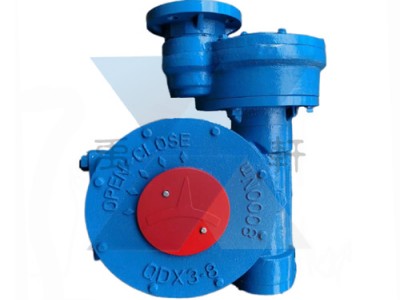

上海禹軒閥門所生產的QDX3-D8正齒輪組合電動蝸輪箱是一種90°回轉型驅動裝置,適用于球閥、蝶閥、旋塞閥等類閥門。特殊型可輸出360°轉角。產品共有12個型號。通常增設一級蝸輪減速機構。為又級傳動，以減少手動操作力。該系列是齒輪箱與蝸輪箱組合而成的，提高了機械總效率，使用小電裝開大閥門，節省了使用成本。特別是選用國外快速小電裝時更能顯示其優越性。每種型號提供多個傳動比，能更好的匹配不同規格的閥門。

QDX3-D8正齒輪組合電動蝸輪箱技術參數：

適用范圍：球閥，蝶閥，電廠風門

標準：國標

規格：QDX3-D9

連接形式：法蘭

材質：鑄鐵,鑄鋼,不銹鋼

QDX3-D8正齒輪組合電動蝸輪箱材料：

蝸輪常用鑄錫青銅和鋁鐵青銅；低速和不重要的傳動可采用鑄鐵材料。

鑄鐵青銅：摩性好，抗膠合性好，價貴，強度稍低。

鑄鋁鐵青銅：減摩性、抗膠合性稍差，但強度高，價兼。

鑄鐵：灰；球墨。要進行時效處理、防止變形。

QDX3-D8正齒輪組合電動蝸輪箱特點：

1、可以得到很大的傳動比，比交錯軸斜齒輪機構緊湊

2、兩輪嚙合齒面間為線接觸，其承載能力大大高于交錯軸斜齒輪機構

3、蝸桿傳動相當于螺旋傳動，為多齒嚙合傳動，故傳動平穩、噪音很小

4、具有自鎖性。當蝸桿的導程角小于嚙合輪齒間的當量摩擦角時，機構具有自鎖性，可實現反向自鎖，即只能由蝸桿帶動蝸輪，而不能由蝸輪帶動蝸桿。如在其重機械中使用的自鎖蝸桿機構，其反向自鎖性可起安全保護作用。

5、傳動效率較低，磨損較嚴重。蝸輪蝸桿嚙合傳動時，嚙合輪齒間的相對滑動速度大，故摩擦損耗大、效率低。另一方面，相對滑動速度大使齒面磨損嚴重、發熱嚴重，為了散熱和減小磨損，常采用價格較為昂貴的減摩性與抗磨性較好的材料及良好的潤滑裝置，因而成本較高。

6、蝸桿軸向力較大。

QDX3-D8正齒輪組合電動蝸輪箱結構尺寸：
