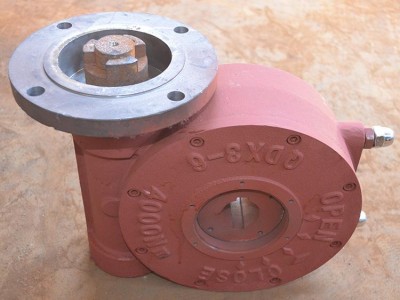

QDX3-D6電動閥門渦輪箱 DN450法蘭蝶閥減速機

電動閥門配套渦輪箱 QDX3-6產品是一種90°回轉型驅動裝置，主要適用于規格的球閥、蝶閥、風門、機械設備、族塞閥等類型閥門。【詳細說明】

電動閥門配套渦輪箱 型號：QDX3-3，QDX3-4，QDX3-5，QDX3-6，QDX3-7，QDX3-8，QDX3-9詳細信息

閥門渦輪箱主要參數介紹：QDX3-5閥門驅動裝置、蝶閥渦輪箱、手動減速機產品是一種90°回轉型驅動裝置，主要適用于規格的球閥、蝶閥、風門、機械設備、族塞閥等類型閥門。特殊型可輸出360°轉角。產品 DN50-DN1400 共有10個規格。

QDX3-D6電動閥門渦輪箱 DN450蝶閥減速機是一款用于閥門驅動的一種驅動裝置起到連接傳動的作用，常用于閥門驅動，減速機等。本公司生產的蝸輪箱具有耐磨，耐用，不卡等優質特點，歡迎來人來廠實地考察選用。除了蝸輪箱外我們還生產傘齒輪，氣動裝置和全系列閥門減速機產品、防盜蝸輪箱等閥門及配件產品。

技術參數

速比：54：1

輸入力矩：130Nm

輸出力矩：1755Nm

法蘭外徑：175mm

產品軸徑：32-40MM

花鍵尺寸：12x8x1

連接孔中心：140mm

螺栓孔徑與孔數：M12X4

手輪直徑：320mm

安裝高度：75mm

配套蝶閥口徑：300-350mm

配套球閥口徑：DN150

閥門蝸輪箱與蝸輪頭加工常識：閥門蝸輪箱、蝸輪頭是一種和蝸桿相嚙合﹑齒形不凡的齒輪。蝸輪齒部的切削加工通常用滾齒機完成，首要有滾齒和飛刀切齒兩種方式。制造精密蝸輪時，可在滾齒或切齒后再進行剃齒﹑珩齒或研齒等精整加工。

溫馨提示訂購蝸輪箱須知：請?jiān)谟嗀洉r(shí)提供閥門蝸輪箱的詳細型號、孔中心距離、閥桿直徑、法蘭連接尺寸、孔數和孔大小、銷鍵大小、速比、輸入輸出（力矩）閥門參配通徑等，以便于禹軒提供適用的產品。
