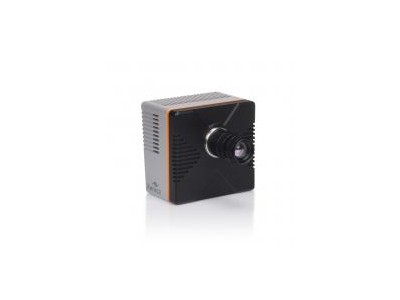

Cheetah-640-CL系列相機是高速InGaAs短波紅外相機， 專為高速成像應用設計，工作波長范圍0.9-1.7μm，提供三種速度版本： 400、800 和 1,730 Hz。無論是自適應光學、光譜分析、高溫、快速移動物體都可適用。其采用TE1制冷方式，具有低暗電流、高信噪比、高對比度、高穩定性特點。Cheetah-640-CL系列隨附 軟件開發套件， 該套件可允許對各種攝像機設置進行直接讀寫， 并可輕易與您自己的 高速圖像采集系統集成。
產品特性 ：
· 清晰的運動分析
· 高幀速率和短曝光時間
· 可將SWIR成像擴展到可見光范圍
· 通過雙Cameralink接口實現可靠數據傳輸
· 兼容光譜儀
· 可通過窗口模式進一步提高幀速率
· 高速InGaAs攝像機
應用領域：
· 高光譜成像
· R&D （SWIR領域）
· 態勢感知系統
· 高速熱物體的熱成像
· 波前傳感
產品性能：
相機性能參數 機械特性 | Cheetah 640 TE1 400 Cheetah 640 TE1 400 vSWIR | Cheetah 640 TE1 800 Cheetah 640 TE1 800 vSWIR | Cheetah 640 TE1 1700 Cheetah 640 TE1 1700 vSWIR | Cheetah 640 TE3 | |||
機身尺寸 | 143 x 137 x 95 | ||||||
重量/g 不包含鏡頭 | 2000 | ||||||
相機制冷 | 風冷 | 風冷 | 風冷 | 水冷 | |||
光學接口 | C-MOUNT | ||||||
Cameralink接頭 | 標準SDR接口 | ||||||
電源接頭 | LEMO ECG 1B-1K302 | ||||||
觸發接頭 | LEMO ECG 1B-1K302 | ||||||
水冷接口 | 無 | 無 | 無 | 6mm水管 | |||
環境 & 電源規格 | |||||||
工作溫度 [°C] | From 0 to +50 | ||||||
儲存溫度 [°C] | From -45 to +60 | ||||||
電源功耗 [W] | 25 | 25 | 25 | 60 | |||
電源電壓 | DC 12 V | ||||||
抗沖擊 | MIL-STD810G Method 516.6 , 正弦：40g [11ms] | ||||||
振動 | 隨機： MIL-STD810G Method 514.6; 4.01g [15-2000Hz] /正弦：MIL-STD883J Method 2007:5g [20-2000Hz] | ||||||
規定 | CE. RoHS | ||||||
電子光學特性： | |||||||
分辨率 [pixels] | 640x512 | ||||||
像素大小 [μm] | 20 | ||||||
芯片類型 | InGaAs Photodiode Array with CTIA ROIC | ||||||
芯片冷卻 | TE Cooler | TE Cooler | TE Cooler | 3-stage TE Cooler | |||
積分類型 | Snapshot-全局快門 | ||||||
成像面積和對角線 [mm] | 12.8 x 10.24 (16.4 對角線) | ||||||
Optical fill factor | 100% | ||||||
光譜范圍[nm] | 900-1700[SWIR] 500-1700[vSWIR] | 900-1700[SWIR] 500-1700[vSWIR] | 900-1700[SWIR] 500-1700[vSWIR] | 900-1700[SWIR]
| |||
量子效率[QE]值 | 80% （典型峰值） | ||||||
增益模式 | 高增益[HG] & 高動態范圍[HDR] | ||||||
滿井電子 | 45K [HG] & 500K [HDR] | ||||||
讀出噪音 | 120 [HG] & 500K [HDR] | ||||||
暗電流 | <100K (at 288K sensor temp and 150mV reverse bias); <200K For vSWIR | <100K (at 288K sensor temp and 150mV reverse bias); <200K For vSWIR | <100K (at 288K sensor temp and 150mV reverse bias); <200K For vSWIR | <100K (at 233K sensor temp and 150mV reverse bias)
| |||
讀出模式 | ITR @ IWR | ||||||
像素可操作性 | >99% | ||||||
預設曝光時間范圍 [ms] | 0.1-40[HG] ; 0.1-20 [HDR] | 0.1-40[HG] ; 0.1-20 [HDR] | 0.1-40[HG] ; 0.1-20 [HDR] | 曝光時間20s | |||
幀率[全分辨率] | 444 | 865 | 1730 | 111 | |||
感興趣區域 | YES | ||||||
分辨率 [pixels] | 32 X 4 [16x4] | ||||||
幀率[最小區域] | >100000 | ||||||
Analog-to-Digital (ADC) [bits] | 14 | ||||||
相機接口控制 | Cameralink | ||||||
數據輸出格式 | Cameralink [12 bit base]-1 cable | Cameralink [12 bit Medium ]-2 cable | Cameralink [12 bit Dual Medium ]-4 cables ; Cameralink [8 bit Full ]-2 cables | Cameralink [14 bit base ]-1 cables ;
| |||
觸發 | in or out via Trigger connector (configurable) | ||||||
產品型號選擇 | |||||||
XEN-000175[SWIR] XEN-000045[vSWIR] | XEN-000577[SWIR] XEN-000578[vSWIR] | XEN-000176[SWIR] XEN-000046[vSWIR] | XEN-000271[SWIR] | ||||
元奧儀器是Xenics在中國區的授權代理商，專業銷售Xenics公司的全線產品系列，為客戶提供性價比高的產品。
Cheetah Series
World’s InGaAs camera with high image resolution
The Cheetah 640 series is based on a cooled, in-house developed InGaAs detector with a 640 x 512 pixel resolution.
The Cheetah 640 camera with single-stage TE-cooled detector offers high frame rates of either 400 Hz, 800 Hz or 1700 Hz while the version with three-stage TE-cooled detector offers a frame rate of up to 110 Hz. The camera comes with a Cameralink interface.
A visible short-wave infrared (vSWIR) option is available for extension into the visible wavelength band.
Benefits & Features
? World’s fastest SWIR areascan imaging up to 1700 Hz
? vSWIR optional
? Low dark current
? Reliable data transfer via Cameralink
