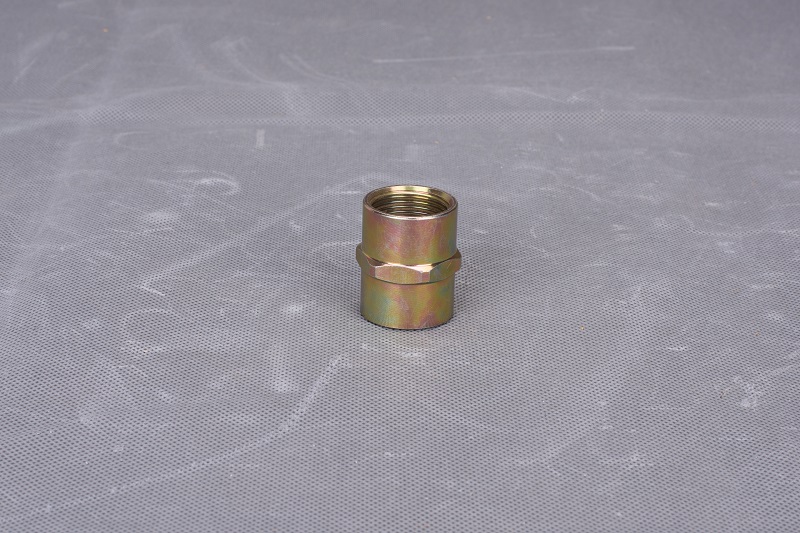

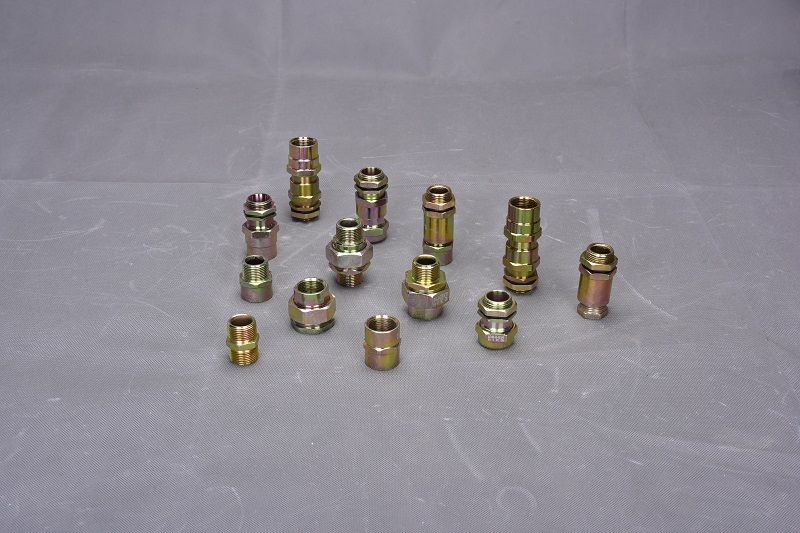

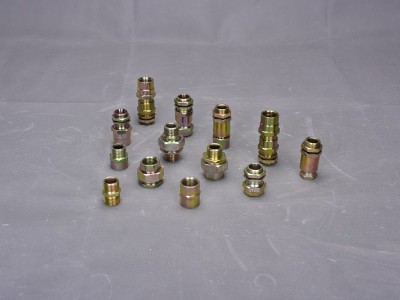

BHC 防爆接頭304耐腐蝕不銹鋼碳素鋼定制接頭
防爆格蘭頭產品有多種規格,可制作各種材質及螺紋接口,客戶在定貨時需要注明材質,規格及代號:防爆鎧裝格蘭頭采用黃銅制作而成,黃銅表面鍍鎳;
防爆鎧裝格蘭頭可根據不同布線方式,制作用于電纜布線及鋼管布線(一頭外螺一頭內螺)用的防爆鎧裝格蘭頭;
各種規格防爆鎧裝格蘭頭可根據客戶要求,配備各種設備如NPT1/2防爆鎧裝電纜密封接頭,M20x1.5公制螺紋防爆鎧裝電纜密封接頭,管螺紋等;
采用填料式密封,機械式夾持和固定各種帶狀態類鎧裝電纜;
高防護性能IP66設計,防護性能良好;
符合GB3836-2000，IEC60079標準要求,具有使用，安裝方便，結構安全可靠，防爆性能優越等特點
| 英制螺紋G （S為標準品） | 電纜直徑密封范圍mm | 螺紋長度GLmm | 長度Hmm | 對邊直徑mm | |
| 除鎧電纜外徑 最大（出線Amm） | 電纜外徑 范圍（進線Bmm） | ||||
| G1/2S | 10 | 9.0-16.0 | 15 | 50 | 24 |
| G1/2 | 13 | 12.5-20.5 | 15 | 52 | 30 |
| G3/4S | 13 | 12.5-20.5 | 15 | 52 | 30 |
| G3/4 | 18 | 17.0-26.0 | 15 | 58 | 37 |
| G1S | 18 | 17.0-26.0 | 19 | 58 | 37 |
| G1 | 24 | 22.0-33.0 | 19 | 62 | 45 |
| G1-1/4S | 24 | 22.0-33.0 | 19 | 62 | 45 |
| G1-1/4 | 29 | 28.0-41.0 | 19 | 69 | 55 |
| G1-1/2S | 29 | 28.0-41.0 | 19 | 69 | 55 |
| G1-1/2 | 35 | 36.0-52.5 | 19 | 77 | 65 |
| G2S | 35 | 36.0-52.5 | 19 | 77 | 65 |
| G2 | 50 | 46.0-65.0 | 19 | 95 | 82 |
| G2-1/2S | 55 | 46.0-65.0 | 19 | 95 | 93 |
| G2-1/2 | 64 | 57.0-78.0 | 19 | 100 | 110 |
| G3 | 75 | 68.0-88.0 | 19 | 100 | 121 |
| G4 | 90 | 83.0-103.0 | 19 | 106 | 137 |
