在使用華大單片機時對GPIO操作是基礎的操作，即使這種操作如果不注意還是會掉到坑里去。
   例如：使用同一組GPIO端口中的兩個引腳（PA00和PA01）做輸出，PA00在主循環中改變輸出狀態，PA01通過中斷方式改變輸出狀態。正常的情況應該是PA00只在主循環中改變輸出狀態，而PA01只會在中斷發生時改變輸出狀態。但是，隨著程序運行時間的加長或者在主循環中提高PA00輸出的頻率，會發現本應該在中斷中完成狀態改變的PA01，個別時候狀態會不發生改變。而在中斷服務程序中設置斷點，進行debug發現中斷可以正常進入，也能正常改變PA01的輸出狀態。要想分析造成這個情況的原因可以從網上提供的DDL庫入手來分析。華大單片機M0+系列芯片在對GPIO端口輸出電平操作時，DDL庫提供了如下兩種方法：

方法1：

<p><font face="微軟雅黑" size="3">

en_result_t Gpio_WriteOutputIO(en_gpio_port_t enPort, en_gpio_pin_t enPin, boolean_t bVal)

{

    SetBit(((uint32_t)&M0P_GPIO->PAOUT + enPort), enPin, bVal);</font></p><p><font face="微軟雅黑" size="3">    return Ok;

}</font></p>

方法2：

<p><font face="微軟雅黑" size="3">

en_result_t Gpio_SetIO(en_gpio_port_t enPort, en_gpio_pin_t enPin)

{

    SetBit(((uint32_t)&M0P_GPIO->PABSET + enPort), enPin, TRUE);</font></p><p><font face="微軟雅黑" size="3">    return Ok;

}</font></p><p><font face="微軟雅黑" size="3">

</font></p><p><font face="微軟雅黑" size="3">

en_result_t Gpio_ClrIO(en_gpio_port_t enPort, en_gpio_pin_t enPin)

{

    SetBit(((uint32_t)&M0P_GPIO->PABCLR + enPort), enPin, TRUE);</font></p><p><font face="微軟雅黑" size="3">    return Ok;

}</font></p>

方法1是對整個PxOUT寄存器進行的操作，查看華大單片機用戶手冊關于此寄存器的說明; 當PxOUT寄存器對應位為1時，對應的引腳輸出高電平，反之輸出低電平。
   方法2是通過置位寄存器引腳對應位的置1完成引腳輸出高電平的操作，寄存器說明。

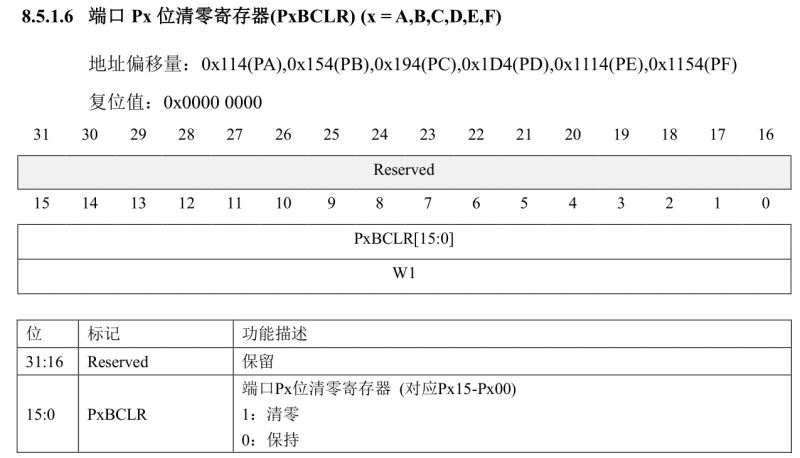

通過清零寄存器引腳對應位的置1完成引腳輸出低電平的操作，寄存器說明

如圖：

上述輸出不正常的現象是因?yàn)槭褂昧朔椒?進行的操作。在主循環中對PA00輸出狀態的改變通過PAOUT寄存器來完成，假如PORTA所有引腳都為低電平時，讓PA00輸出高電平，方法1的操作是把0x0001寫入到PAOUT寄存器就可以實現。在ARM的匯編指令中要把0x0001寫入到PAOUT必須借助于通用寄存器 （r0~r7）來實現。當CPU剛完成0x0001移入到通用寄存器時，中斷發生，CPU會把通用寄存器保存起來，然后響應中斷，在中斷中PA01輸出高電平PAOUT值為0x0002，之后退出中斷。退出中斷后，CPU會恢復中斷之前通用寄存器的值（0x0001），再繼續把通用寄存器的值存入到PAOUT。這時PAOUT的值是0x0001，只有PA00輸出高電平，而PA01沒有輸出高電平。這種現象就是華大MCU端口使用時的競爭-冒險現象。
   在使用華大芯片的時候不希望這競爭-冒險現象出現，通過方法2的操作完全可以避免此現象的出現。因?yàn)榉椒?是對寄存器的位進行操作，每次操作的時候只有對應的位進行置位或清零，其它位值為0的時候不影響輸出的結果 。
   建議大家在開發的時候?qū)PIO端口輸出操作時，使用方法2的方式來操作。
