CS5752AT產品概述

CS5752AT 是一款高度集成、高可靠性的三相無刷直流電機驅動電路，主要應用于較低功率電機驅動，如風扇電機。其內置了 6 個快恢復 MOSFET 和 3 個半橋 HVIC 柵極驅動電路。內部集成了欠壓保護電路，提供了優異的保護和故障安全操作。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。相比于 CS5752，CS5752AT 提供一個溫度感測輸出端口，另外內部集成了自舉二極管，簡化了外圍線路。其特點如下：

● 內置 6 個快恢復功率 MOSFET

● 內置高壓柵極驅動電路（HVIC）

● 內置欠壓保護

● 內置自舉二極管

● 完全兼容 3.3V、5V 和 15V 的 MCU 的接口，高電平有效

● 溫度感測功能

● 3 個獨立的負直流端用于變頻器電流檢測的應用

● 低 EMI 優化設計

● 絕緣級別：1500Vrms/min

● 封裝形式：CS5752ATP：DIP-23H

CS5752ATO：SOP-23H

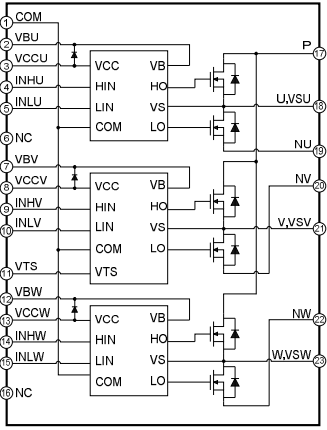

功能框圖
