深圳沃客密科技有限公司

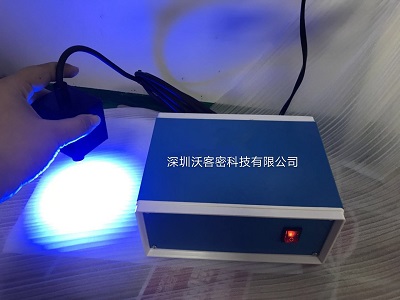

WKM-02A UVLED點光源
UV LEd點光源，UV膠水固化燈，紫外線UV膠水點光源
3、控制面板概述
① 液晶顯示屏(LCD)
② 方向鍵 使用此鍵可以進行功能和設定操作。同時在4通道設備中，可作為4個照射頭（CH1/CH2/CH3/CH4）開關控制按鍵。
③取消鍵(ESC) 停止操作或從功能菜單中退出。
④保存鍵(ENT) 使用此鍵可以將設置存儲在設備中。
⑤設置鍵（SET) 使用此鍵可以進入設定模式。
⑥運行/停止鍵(RUN) 程序運行或停止。
4、UV LEd點光源，UV膠水固化燈，紫外線UV膠水點光源后面板概述
① RS232接口。
② 電源開關。
③ 電源插座。
④ 照射頭接口。
⑤鍵盤鎖 鎖定后禁止參數設計，但可進行正常照射。
⑥ 腳踏開關接口。
UV LEd點光源，UV膠水固化燈，紫外線UV膠水點光源
UV固化機操作方法
1、開機準備
UV LEd點光源，UV膠水固化燈，紫外線UV膠水點光源
照射頭插入時請勿用力插拔，通過旋轉找準方向輕輕插入即可自動鎖死。捏住照射頭連接處彈片輕輕一拉即可取下。
UV LEd點光源，UV膠水固化燈，紫外線UV膠水點光源
注意：
照射頭放射出的紫外線對人體有害，請勿照射人體尤其是眼睛，使用時請佩戴RUNLED防護眼鏡。使用及剛使用完設備后，照射頭溫度非常高，為避免***，請注意不要觸碰。
2、照射模式說明
根據開機后頁面對比
CH1 ***A 10.0s | A代表自動照射模式 |
CH1 ***M 0.0s | M代表手動照射模式 |
CH1 CLOSE | CLOSE代表通道關閉 |
CH1 04ST 0.0s | ST表示階梯照射模式 |
CH1 54PS 0.0s | PS表示階梯循環照射模式 |
打開后面板鑰匙鎖，按RUN進行運行狀態和停止?fàn)顟B(tài)進行切換
停止?fàn)顟B(tài)如下：
CH1 ***A STOP |
CH2 ***A STOP |
CH3 ***A STOP |
CH4 ***A STOP |
3、參數設置
停止?fàn)顟B(tài)下按SET鍵進入設置頁面，通過方向鍵進行設置，設置好后按ENT鍵進行保存，按ESC鍵不保存設置退出設置頁面，相應設置通過反白表示如下圖：
CH1 ***A 10.0s |
CH2 ***A 10.0s |
CH3 ***A 10.0s |
CH4 ***A 10.0s |
每個通道都有5種模式可以選擇
A:代表自動模式，可以進行功率和***時間設置。
M:代表手動模式，可以進行功率設置。
ST:代表STEP模式，可以進行步數設置 ，前邊數字代表步數。選中ST后，反白在T上可通過SET鍵進入具體步驟設置。
CLOSE：代表該通道關閉，不進行照射。
PS:代表脈沖工作方式，此模式循環STEP模式，循環次數可設定。
UV LEd點光源，UV膠水固化燈，紫外線UV膠水點光源
