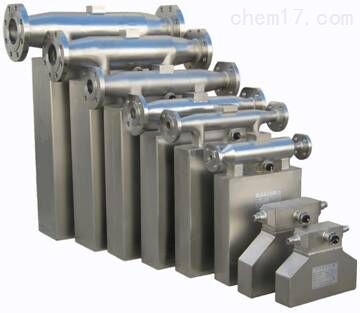

上海有恒UHCMF系列科里奧利質量流量計是一種集多功能為一體的流量測控儀表,可直接測量流體的質量流量、密度和溫度;智能化的流量變送器,可實現多種參數的顯示和組態功能,輸出形式多樣,可中文(或英文)顯示瞬時及累計流量、溫度、密度、濃度及酒度等。其結構由傳感器和變送器兩部分組成??评飱W利質量流量計已廣泛應用于石油、化工、冶金、電力、食品、制藥、環保和能源等領域。遍布全國30多省市,并出口部分國家。
技術指標參數表(表一)
指標名稱 | 技術參數 |
質量流量測量準確度 | ±[0.2% +(零點穩定度/瞬時質量流量×100%)] |
質量流量測量重復性 | ±(1/2)×[0.2% +(零點穩定度/瞬時質量流量×100%)] |
密度測量范圍 | 0.2 g/cm3~3.5g/cm3 |
密度測量準確度 | ±0.002g/cm3 |
溫度測量范圍 | -60℃~+200℃ |
溫度測量準確度 | ±1℃ |
電流輸出 | 4mA~20mA |
頻率輸出 | 0Hz~10kHz |
批控繼電器觸點容量 | 24V/0.1A |
批控繼電器觸點形式 | 常開(用戶訂貨時說明,可改為常閉) |
基本參數
工作環境參數表(表二)
名 稱 | 參 數 |
流體介質溫度 | -40℃~+200℃ |
工作環境溫度 | 0℃~+40℃ |
工作環境濕度 | ≤90% RH,非冷凝 |
大氣壓力 | 86kPa~106kPa |
變送器供電要求 | 電源電壓: (24±10%)V |
整機功率 | < 15W |
規格型號及基本參數表(表三)
規格型號 | 公 稱 通 徑 (mm) | 流 量 范 圍 (t/h) | 計 量 范 圍 (t/h) | 工 作 壓 力 上 限 (MPa) | 零點穩定度 (t/h) | 流速因子 (h m/t s) |
DN1 | 1 | 0~0.04 | 0.004~0.04 | 30.0 | 0.00001 | 353.68 |
DN2 | 2 | 0~0.16 | 0.016~0.16 | 30.0 | 0.00004 | 88.419 |
DN3 | 3 | 0~0.35 | 0.035~0.35 | 30.0 | 0.00008 | 39.298 |
DN6 | 6 | 0~0.7 | 0.07~0.7 | 30.0 | 0.00016 | 19.649 |
DN10 | 10 | 0~1.2 | 0.12~1.2 | 30.0 | 0.0002 | 4.9122 |
DN15 | 15 | 0~6.4 | 0.64~6.4 | 4.0 | 0.0011 | 2.1832 |
DN25 | 25 | 0~16 | 1.6~16 | 4.0 | 0.002 | 0.9022 |
DN40 | 40 | 0~40 | 4~40 | 4.0 | 0.003 | 0.3343 |
DN50 | 50 | 0~65 | 6.5~65 | 4.0 | 0.006 | 0.1965 |
DN80 | 80 | 0~160 | 16~160 | 2.5 | 0.01 | 0.0873 |
DN100 | 100 | 0~250 | 25~250 | 2.5 | 0.015 | 0.0544 |
DN150 | 150 | 0~550 | 55~550 | 2.5 | 0.03 | 0.0234 |
