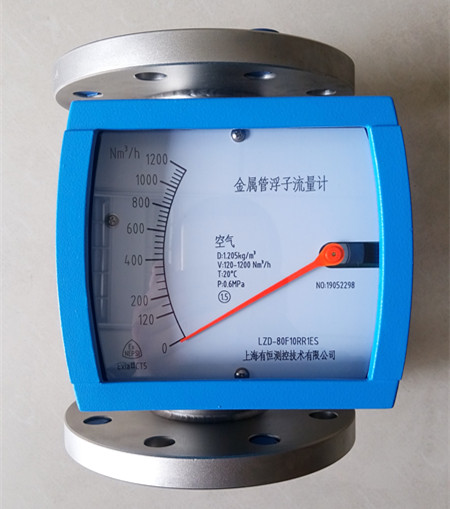

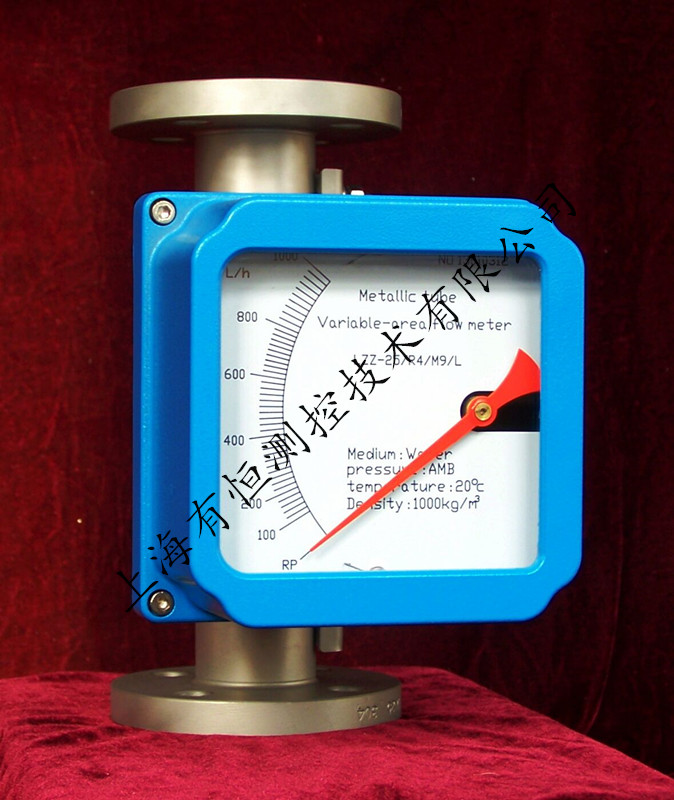

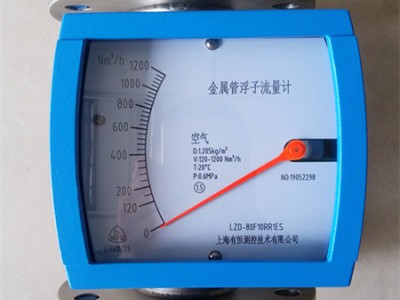

一、金屬管浮子流量計產品概述：

上海有恒測控生產的UHLZ系列金屬管浮子流量計可對多種流向的氣體和液體進行測量。本系列流量計規格品種安全，有指示型、電遠傳型、耐腐型、夾套型、防爆型等多種產品，電遠傳型具有 0 ～ 10mA 和 4 ～ 20mA 的標準模擬量信號輸出，可與電動單元組合儀表配套使用，同時具有現場累積、數字通訊、現場修改測量參數、不同的供電方式等功能，并可為用戶專門制造其它法蘭尺寸、較高工作壓力及帶有磁過濾器特殊規格品種、廣泛應用石油、化工、發電、食品、制藥、水處理等領域。

二、金屬管浮子流量計原理結構：

UHLZ系列金屬管浮子流量計實際是一種可變面積式流量計。它通常具有一段直立的錐管和一只可以在其中自由地隨流量大小上下移動的轉子。當流體自下而上流經錐管時，流體的動能在浮子上產生的推力 S 和流體的浮力 A 使浮子上升。隨著錐管內壁與浮子之間的環形流通面積增大，流體動能在浮子上產生的推力 S 隨之下降。當推力 S 與浮力之和等于浮子自身重力 G 時，浮子處于平衡狀態，并穩定在某一高度上。該高度位置對應的刻度指示流過流量計的流量。

UHLZ 系列金屬管浮子流量計主要由兩部分組成： 1 傳感器； 2 轉換器。傳感器將流量的大小轉換成浮子的位移量，通過磁耦合系統，將浮子位移量傳給轉換器指示出流量的大小，轉換器有 M1 和 M2 兩種結構形式，配裝不同的變送器組成了不同的功能組合。

三、金屬轉子流量計技術參數：

1. 測量范圍 水（ 20 ℃ ） 2.5 ～ 200000L /h

空氣 20 ℃ ， 0.101325MPa 0.07 ～ 4000m 3 /h

2. 量程比10:1

3. 精確度 1.5 級 ;2.5 級

4. 流體工作壓力 DN15 ～ DN50 :4.0MPa;DN80 ～ DN100:1.6MPa 夾套工作壓力 1.6MPa ，特殊定做高壓型壓力可達40MPa，

5. 流體工作溫度 -80 ～ 150 ℃  高溫型可達350℃

6. 連接方式 法蘭連接或螺紋連接 , 法蘭標準用 GB/T9119;ANSI 150 l bs 、300 l bs ; HG20592 ～ 20635; 也可按用戶要求定制其它標準法蘭,特殊規格可定做

7. 環境溫度 -25 ～ + 55 ℃   -40-85℃

8. 接線電纜 RVVP 3X28/0.15

9. 介質粘度 DN15≤5mpa.s; DN25 ～ DN100≤250mpa.s

10. 電信號輸出 輸出信號 :0 ～ 10mA,4 ～ 20mA 線性度 :1% 溫度影響 :0.5%/ 10 ℃ 電源電壓 :13~30VDC 電源消耗 :≤250mW

11. 限位報警 供電電源 :220VAC±10% 功耗 :≤3W 工作溫度 :-25 ～ 60 ℃ 12. 防爆等級 : ib Ⅱ CT5 推薦配用安全柵 :LB906
