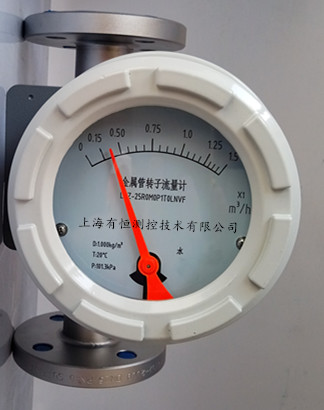

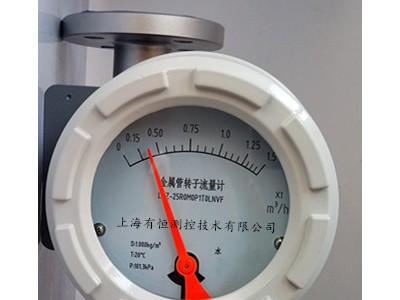

上海有恒金屬管浮子流量計又稱金屬浮子流量計、金屬管轉子流量計或金屬轉子流量計，采用全金屬結構，堅固耐用，其壓損小，量程比大(10:1)，安裝維護方便，可用于復雜，惡劣環境及各種介質條件的流量測量與過程控制中，適用于測量液體、氣體。支持雙行大液晶顯示，現場顯示累積、瞬時流量，支持數字通訊，現場修改測量參數，電遠傳可輸出4～20mA的標準模擬量信號，頻率信號，特別適用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；廣泛應用于：石油、化工、發電、制藥、食品、水處理等。復雜、惡劣環境條件，及各種介質條件的流量測量過程中。

工作原理——上海有恒金屬管浮子流量計，是變面積式流量計的一種。測量管為錐形管，由下向上的垂直安裝，浮子在錐管內自由地上下移動，圓形橫截面的浮子的重力是由液體動力承受的，隨著流量的變化，浮子在流速和浮力作用下上下運動，在合適位置浮子所受的力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部通過磁耦合傳輸?shù)酵獠康闹甘酒?，使指示器正確地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。

產品優勢：

1、全不銹鋼屬或非導磁金屬結構制造，堅固耐用

2、采用獨立mnodular概念設計的測量管指示器

3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統

4、基于模塊化設計設計，遠傳信號輸出，開關信號輸出

5、短行程、小型結構設計、儀表總高度

6、適于測量小流量、低流速介質

7、磁性耦合結構確保數據傳輸、信號更加穩定

8、垂直、水平、各種安裝方式更適合不同使用場合

9、可帶智能HART協議，可以全部根據用戶需求即時安裝與使用

10、LZD金屬管浮子流量計高溫、高壓設計，防腐材料選用可適用各種復雜介質環境

金屬轉子流量計技術參數：

測量范圍:水（20℃）1-200000 l／h

空氣（20℃，0．1013MPa）0．03－4000m3／h

參見流量表，特殊流量可訂制

量程比：標準型10：1 特殊型20：1

精度： 標準型1．5級 特殊型1．0級

壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa

特殊型： DN15－DN50 25MPa DN80-DN200 16MPa

夾套的壓力等級為1．6MPa

特殊型在選型和訂貨前應與工廠協商

壓力損失：7kPa-70kPa

介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃

高溫型：可達400℃

介質粘度：DN15: <5mPa.s(F15.1-F15.3)   DN20<30mPa.s(F15.4-F15.8)；DN25: <250mPa.s           DN50-DN150: <300mPa.s

環境溫度：液晶型－30℃－+85℃；指針型－40℃－+120℃

連接形式：標準型：DIN2501標準法蘭；特殊型：由用戶指定的任意標準法蘭或螺紋

電纜接口：M20*1．5

供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC ）；交流型：85－265VAC 50HZ；電池型：3．6V@4AH鎳氫電池

報警輸出：上限或下限瞬時流量報警

標準型：集電極開路輸出（最大100mA@30VDC內部阻抗100 歐）

特殊型：繼電器輸出（觸點容量最大5A@250VAC）

脈沖輸出：累積脈沖輸出，最小間隔50毫秒

液晶顯示：瞬時流量顯示數值范圍：0－50000

累計流量顯示數值范圍：0－99999999

防護等級：IP65；防爆標志：本安型ExiaIICT4-T6 隔爆型dⅡCT6。
