一、UHLDC插入式電磁流量計產品的功能用途和適用范圍

插入式電磁流量傳感器（簡稱傳感器）和電磁流量轉換器（簡稱轉換器）配套成插入式電磁流量計/電磁水表（簡稱流量計）用來測量輸送管道內各種導電液體的體積流量。

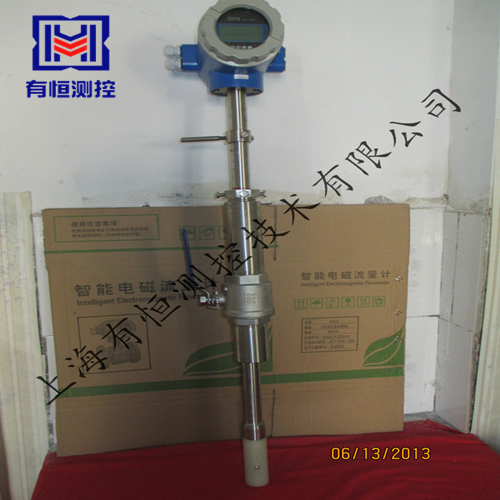

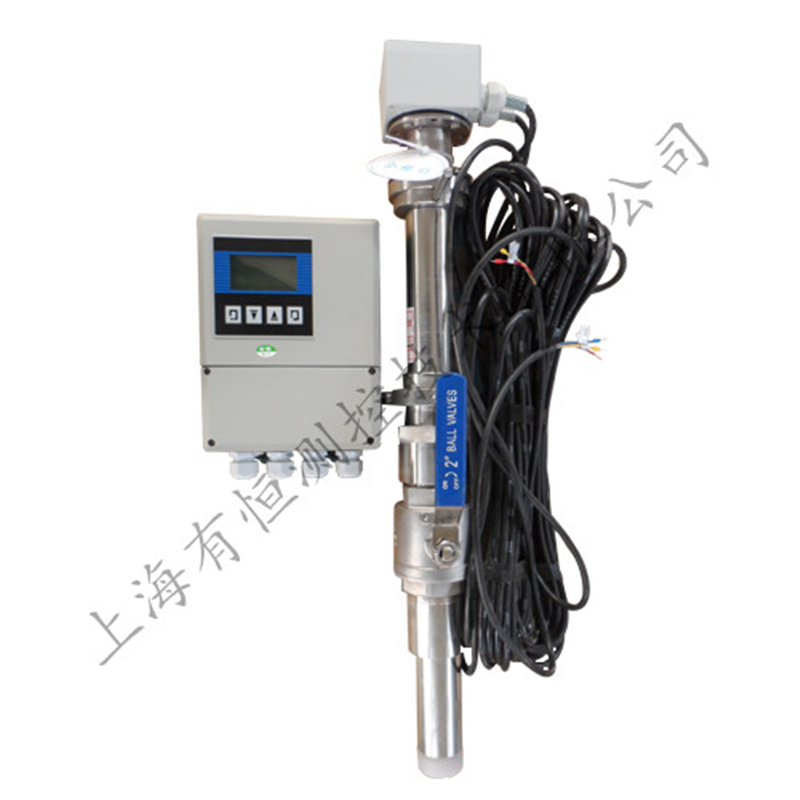

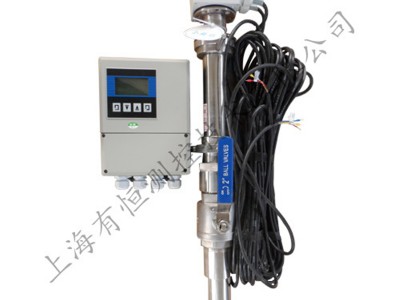

二、UHLDC插入式電磁流量計產品的型式和組成

產品的型式為插入式。與管道通過安裝底座、球閥和壓緊螺母、定位螺釘連接。傳感器測量分測量管型和平面電極型兩種結構型式。測量管型傳感器適于測量清潔介質；平面電極型適于測量介質中含有其它雜質的液體流量測量。

三、主要技術性能

1. 適于測量管道通徑：200~2000mm；

2. 流速測量范圍：0~1至0~10m/s，滿量程在1~10m/s范圍內連續可調。

3. 測量準確度：當滿量程流速>1m/s時，±2.5%。

4. 被測介質導電率：大于50μs/cm。

5. 工作壓力：1.6Mpa。

6. 電極材料：含鉬不銹鋼0Cr118Ni12Mo2Ti、哈式合金c-276、鈦Ti等。

7. 測量管（測量頭）材料：ABS、PTFE

8. 被測介質最溫度：ABS≤60℃，PTFE≤120℃

9. 外殼防護等級：符合GB-08-84標準IP68的有關規定。

10. 傳感器輸出信號：0.209mVp-p/1m/s。

11. 傳感器與轉換器之間信號最大的傳輸距離50m（特殊要求請與廠方聯系）

12. 流量計輸出信號：
直流電流：0~10mA負載電阻為0~1kΩ； 4~20mA負載電阻為0~500Ω；

頻率：1~5KHz負載電阻為250~1.2kΩ。

四、結構

本產品主要由測量頭（或測量管）、勵磁系統、插入桿、接線盒、安裝底座、密封定位機構等組成。

測量頭（或測量管）：測量頭（測量管）處于管道被測流流速質點處，用來檢測該點的流速。測量頭（或測量管）由絕緣材料制成的端頭或者導管，在其上裝有一對電極。除電極端頭或測量管內壁外，其它部分與被測流體絕緣狀態。

勵磁系統：勵磁系統的作用是產生一個工作磁場。它由勵磁線圈和鐵芯所組成。它被絕緣密封到插入桿內。

插入桿：由不銹鋼材料制成。測量頭東測量管固定在插入桿內。勵磁引線和電極引線通過插入桿與被測介質密封并連接到接線盒中。插入桿上焊有方向指示桿，用以在安裝時保證工作磁場、流速和電極連線三者互相垂直，符合法拉第酚水感應定律的要求。

接線盒：接線盒位于傳感器上部。接線盒內接線端子起傳感器和轉換器相互連接作用。

安裝底座：安裝底座是焊接在被測管道上，用來與安裝球閥連接、插入電磁流量計/電磁水表傳感器的部分。

密封機構：由不銹鋼材料制成的壓緊螺紋座、壓緊螺母、橡膠墊圈和定位螺釘?shù)冉M成。用以密封插入酚水傳感器，使之能夠承受一定的工作壓力。

五、傳感器具有以下特點：

◆ 傳感器內無活動部件，結構簡單，工作可靠。

◆ 插入式結構可在低壓或帶壓情況下不停水方便的安裝、拆卸。因此非常適用于現有管道的流體測量和便于儀表的維護、修理。

◆ 測量精度不受被測介質的溫度、壓力、密度、粘度、電導率（只要電導率大于5）等物理參數變化的影響。

◆ 傳感器幾乎無壓力損失，能量損耗極低。

◆ 較一般電磁流量計/電磁水表的制造成本和安裝費用低。特別適于大中徑管道流量測量。

◆ 采用先進的低頻方波勵磁。零點穩定，抗干擾能力強，工作可靠。

◆ 流量測量范圍大。被測量管道內的滿量程流速可以1m/s至10m/s任意設定，輸出信號與流量呈線性關系。

◆ 流量計不僅有0~10mA、DC或4~20mA、DC標準電流輸出，同時還1~5kHz頻率輸出。

由于流量計（傳感器）具有上述一系列優點，因而，已被廣泛應用于化工、化纖、冶金、化肥、造紙、給排水、污水處理等工業部門和農業灌溉水計量的導電液體流量測量和生產過程的自動控制。
