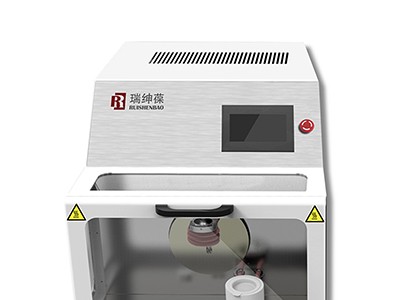

點擊圖片查看原圖
瑞紳葆FHC-00單頭高頻感應熔樣機是瑞紳葆分析技術（上海）有限公司精心研制的一款針對XRF分析用玻璃熔片法制樣的設備，還可用于制備溶液用于AAS和ICP等分析。玻璃熔融法制備XRF的測試用玻璃熔片是這樣過程：試樣在助熔劑（如硼酸鋰鹽）的協助下，用鉑黃坩堝（一般鉑金/黃金質量比例為95/5）做導熱容器，通過高溫加熱熔融（熔樣溫度一般在1050℃-1300℃間），最后直接冷卻鍋底成型或鑄模冷卻成型制成玻璃熔片。玻璃熔片法作為XRF測試的制備樣品重要方法之一，有效減少甚至消除了樣品在XRF分析時的顆粒效應、基體效應、礦物效應等不良因素，提高了XRF的精確度，在鋼鐵、冶金、化工、地質、水泥等行業有廣泛應用。本自動高頻熔樣機是為快速高效制備XRF分析用玻璃熔片而設計，整機結構合理，采用高頻感應加熱技術，有極高的加熱速度，同時配備有高精度紅外測溫系統實時測溫并結合PID控溫技術確保熔樣過程的溫度準確性和重現性，極好的保障玻璃熔片的質量，采用直觀全觸摸屏設計，人機界面友好，操作簡單，PLC智能控制組成整機控制中樞，使得熔樣機具有極高的自動化程度，穩定和靈活操作特性。高頻快速加熱結合完整的溫度控制、運動搖勻、安全機制等設計使得本設備在玻璃熔片制樣上表現出高效穩定特性，各項指標性能表現優越，擁有很高的性價比，適用性強，可以滿足不同客戶對不同樣品的快速玻璃熔片制樣需求。
優點
n 靈活，多功能性：XRF分析用玻璃熔片，AAS和ICP分析用溶液。
n 具熔融過程自動擺動功能，保障熔樣均勻性。
n 采用高頻感應加熱系統，快速升溫，過程可靠穩定高效。
n 單堝單模，制樣速度為：5-10min/批。
n 采用集操作和顯示于一體的觸摸屏人機界面，操作簡單、安全可靠。
n 采用高精度紅外測溫系統，結合PID智能溫度控制，保證熔樣過程的控溫制樣準確性。
n PLC智能控制系統，可預存儲20套常用制樣程序。
n 一鍵啟動，自動完成整個熔化和澆鑄成型。用戶只需按自己要求上樣，按預氧化→加熱熔化→擺動搖勻→澆鑄成型→冷卻，設定好熔樣程序，即可一鍵啟動自動執行完成快速高質量制樣。
n 對鉑金坩堝和成型模具設計有耐熱陶瓷保護架，保障其正常使用壽命。
n 熔化室內設計有專門抽風系統，可及時排走熔化過程中產生的有害氣體，保障用戶健康使用。
n 有過壓、過流、過熱、缺水、超溫等多重安全防護，保障安全穩定使用。
n 對不同樣品有廣泛適用性，制得的熔片均勻可靠，性價比高，可極好滿足用戶XRF分析時對玻璃熔片的高要求。
技術參數
型號 | FHC-00 |
溫度范圍 | 室溫-1200℃ |
加熱方式 | 高頻感應加熱 |
控溫方式 | 紅外非接觸實時測溫，PID反控高頻加熱 |
額定功率 | 單堝：8kW，輸出3kW，空開要求：20A 雙堝：16kW，輸出6kW， 空開要求：40A 四堝：32kW，輸出12kW，空開要求：60A |
電源 | 單相AC220V±10%、50/60Hz，保護接地 |
振蕩頻率 | 50-100kHz |
坩堝架搖擺角度 | ±10°-±50° |
坩堝架搖擺頻率 | 5-99次/分鐘（用戶可調） |
倒樣角度 | 60°-122°（用戶可調） |
成型方式 | 自動倒模澆鑄成型 |
控制系統 | 集操作顯示控制一體彩色液晶觸摸屏、PLC控制 |
預存儲程序數 | 20條（用戶可設置常用熔樣程序） |
熔樣曲線工作模式及各階段時間 | 預熱-氧化-熔融-搖擺-自動澆鑄成型-冷卻，各階段時間可調 |
感應圈水溫 | ≤60℃ |
冷卻系統 | 加熱線圈需水冷卻（外置冷水機），供水要求大于3L/min, 水壓≤0.2MPa；熔片冷卻采用風扇強制風冷 |
熔樣工作方式 | 預熱-氧化-熔融+搖擺-自動澆鑄成型-冷卻 |
熔樣位 | 雙堝雙模（用戶可選單堝單模，或四堝四模） |
熔樣速度 | 5-10min/批（根據樣品的復雜程度而定） |
設備安全保護 | 過壓、過流、過熱、缺水、超溫 |
坩堝要求 | 鉑黃坩堝（Pt/Au: 95/5） |
儀器重量 | 80kg(雙堝雙模)/40kg(單堝單模)/160kg(雙堝雙模) |
主機尺寸（L×W×H mm） | 雙堝雙模型主機：850×450×500（不包括外置水冷機） 單堝單模型主機：850×840×500（不包括外置水冷機） 四堝四模型主機：850×1670×600（不包括外置水冷機） |
應用領域
鋼鐵、冶金、化工、地質、水泥、陶瓷耐火材料等行業，用于礦石、巖石、土壤、耐火材料、冶金原料等樣品的XRF分析——玻璃熔片制樣。
