供應J41F46襯里截止閥

一；簡述

J41F46襯里截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或海錐面，閥瓣沿閥座的中心線作直線運動。閥桿的運動形式，(通用名稱：暗桿)，也有升降旋轉桿式可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。因此，這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。

截止閥又稱截門閥，屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。按連接方式分為三種：法蘭連接、絲扣連接、焊接連接。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時.流量已達到zui大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

http://www.shjbn.com/pv7311536412265.htm

二；J41F46襯里截止閥工作原理

是靠旋轉閥戀來使閥門暢通或閉塞。閘閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

截止閥的密封副由閥瓣密封面和閥座密封面組成,閥桿帶動閥瓣沿閥座的中心線作垂直運動。截止閥啟閉過程中 啟高度較小,易于流量的調節,且制造維修方便,壓力適用范圍廣。

截止閥密封面不易磨損及擦傷,閥門啟閉過程中閥瓣與閥座密封面之間無相對滑動,因此對密封面的磨損與擦傷較小,所以提高了密封副的使用壽命截止閥在全閉過程中閥瓣行程小,其高度相對較小。截止閥的缺點是,啟閉力矩較大且難以實現快su啟閉,因閥體內流道比較曲折,流體流動阻力大,造成流體動力在管路中損失較大。

三；參數

J41F46襯里截止閥

材質：不銹鋼 鑄鋼 316L

壓力范圍；0.6-4.0MPa

適用介質：油品、酸類、腐蝕性介質等

公稱通徑：DN15-300mm

使用溫度：-20℃-425℃。

超過此規定訂貨時要說明。

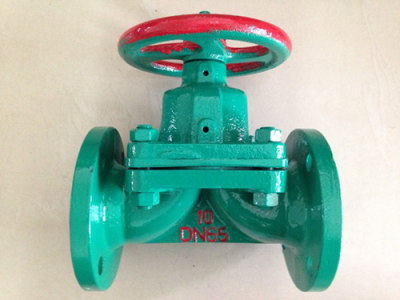

供應G41F46襯氟隔膜閥

一；特點

1.G41F46襯氟隔膜閥與其它閥門最DA的區別在于：采用無填料函的構造；襯氟隔膜閥隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴漏”等弊端。

2.由于隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。

3.襯氟隔膜閥的閥體內腔為全氟F46內襯。因此具有優越的耐腐蝕的特點。

4.由于密封件為富有彈性的四氟隔膜。因此還具有較好的密封性和最小的關閉力。

5.本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。

6.閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟，色別隨之顯露。

7.本閥采用標準：按照GB12239的規定

二；用途http://www.shjbn.com/ps5290194816.htm

G41F46襯氟隔膜閥廣泛適用于化工、制酸、制堿、冶煉、稀土、農YAO、染料、醫YAO、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業不同工況下的強腐蝕性介質，而且可以代替價格昂貴的稀有金屬閥門。

三；參數

G41F46襯氟隔膜閥

閥體材質: 鑄鋼、不銹鋼，316L

工作壓力0.6-2.5MPA，工作溫度-20℃-425℃

閥門口徑 DN50-DN300

連接方式:法蘭

傳動方式: 手動、氣動。

適用介質: 油品、酸類、腐蝕性介質等
