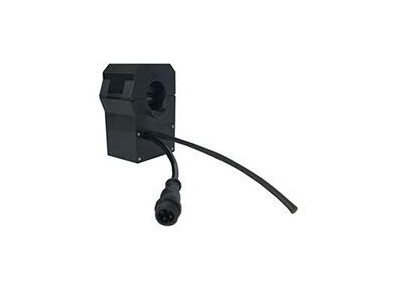

SCPB-ILTU-S智能低壓分路監測終端

1概述：
適用于400V線路的電量監測和故障檢測。按相別安裝于低壓配電網箱式變電站、小區配電室、柱上變壓器等處的400V分支線路上，實現低壓400V分支線路運行狀態的監測以及線路故障狀態的指示功能，測量電流、電壓、電纜溫度等信息，計算有功、無功功率。配有獨立的故障電流互感器，監測線路故障并報警。
2 主要功能特點
2.1 一體化、低功耗，具有高可靠性和適應性。
2.2 同時滿足戶內、戶外現場安裝的規范性和安全性要求。
2.3 采用開合式結構，并具備鎖緊部件，安裝便利、牢固。
2.4 終端使用熱固性樹脂材料通過澆注和固化工藝制造，鐵芯開口密封處理采用熱固型戶外用硅橡膠密封圈，防水防塵。
2.5 具備測量線路的負載電流、相電壓功能，并計算相有功功率、相無功功率。
2.6 使用羅氏線圈作為保護用電流互感器，通過積分器、A/D轉換、計算處理，能夠快速響應線路的故障電流以及實現線路故障檢測功能。
2.7 具備相故障指示功能，以保護電流基波分量作為故障判別輸入量，故障指示動作后狀態保持，直至復歸。
2.8 具備相有壓/無壓檢測功能。
2.9 具有溫度檢測的功能
2.10 具備RS485 接口的免調試通訊功能，通訊接口與相電壓輸入、工作電源等電氣隔離。基于Modbus的通訊規約。
2.11 具有64位設備唯一標識符。
2.12 具備通道系數、相故障指示動作值等參數設置功能。
2.13 終端接口及指示
a) 工作電源接口；
b) 1個RS485通訊接口；
c) 相電壓、大地輸入接口；
d) 指示燈：具備終端運行狀態以及相故障狀態指示。
e) 按鈕： 具備終端運行模式及故障指示復歸按鈕。
