耐張線夾X光機適用于三跨檢測，包括電力金具、耐張線夾的檢測;適用于電力線纜行業以及鍋爐、管道焊縫類的檢測

   耐張線夾X射線成像系統主要是由脈沖射線源、數字平板探測器、計算機圖像處理系統、機械裝置、無線傳輸裝置等五部分組成的高科技產品。它主要是依靠X射線可以穿透物體，并可以儲存影像的特性，進而對物體內部進行無損評價，是進行產品研究、失效分析、高可靠篩選、質量評價、改進工藝等工作的有效手段。

耐張線夾X射線成像系統設備優勢：

    1、優異的成像質量：選用成像質量穩定的非晶硅成像板，采用140μm像素TFT工藝，使得空間分辨率和光子俘獲效率均達到了最適合工業使用的均衡。成像板具有低散射及高靈敏度的特點，使成像系統具有高成像解析度及信噪比，16bit高動態范圍圖像灰度值范圍大、厚度寬容度高、層次豐富、便于調節觀看。

    2、便攜性：射線機與成像系統采用輕便設計，所有部件均可放入一個滾輪箱中，一個人可以攜帶旅行。

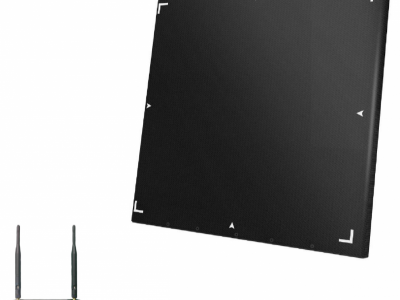

    3、超薄設計：特殊設計的超薄成像板，厚度只有15mm，可以插入排管縫隙、墻邊管線等狹小空間，超窄邊框盲區小。

    4、同步控制射線機和成像系統的同步控制功能，軟件可一鍵自動控制標配射線機與成像板的同步工作?？墒褂萌我馄放菩吞?hào)的脈沖射線機和高頻恒壓射線機，手動控制曝光。

    5、全電池供電在沒有交流電源的野外，成像板與射線機均可以采用內置電池供電，工作時間可以持續6個小時（實測單電池可拍攝480幅圖像）

    6、同時具備有線與無線通訊功能，成像板可由用戶任意選擇無線或有線連接電腦，使用遠程無線模塊可擴展到200m距離，使用網橋模式可達5km。

    7、高靈敏度成像板，需求的射線劑量少，推薦的XRS-3或XRS-4脈沖射線機，曝光時間短，輻射劑量低，安全系數高，安全距離不大于6米。

    8、多次曝光降噪通過多次相同條件的曝光，疊加合成圖片，消除隨機噪聲，提高圖像的信噪比 。

    9、具有拼接功能，對于大尺寸工件，可實現無縫拼接，分段拍攝全景呈現。

    10、支持后期圖像數字放大無失真，觀察缺陷細節；

    11、灰度對比度多檔預制保存，一鍵調整圖形，評片時視覺效果直觀；

    12、軟件配置用于采集與分析射線照片；

    13、軟件支持用戶二次開發不同應用。

    15、電力耐張線夾檢測專用界面，線路號、塔桿號、回路、分裂數報告簡單易用。

    16、存儲：探測器內部含有存儲單元，可脫離工作站獨立工作，可存儲圖像不少于150幅

    17、校正：探測器內置校正文件，可便于現場校正使用

    18、預覽方式：可通過手機、平板電腦的通用網絡瀏覽器預覽并共享圖像

    19、 防護等級：最高可達IP67（可提供第三方測試報告）

    20、 柔性TFT襯底，現場使用免于意外機械損傷。

軟件主要功能：

     平板探測器自帶功能強大的ATAL Manager數據開發包，可對接任意第三方圖像處理軟件，滿足模塊化功能需求；探測器內置校正文件，可隨時下載到軟件內校正圖像。

軟件功能描述：

    * 測量工具：長度、深度、密度、腐蝕、雙線形像質計，SNR測量

    * 計算分析工具：圖像混合， 譜線輪廓，圖象平均

    * 圖像處理工具：拼接，邊緣增強，參數調整

    * 報告打印，支持DICONDE格式，彩色分析，多國語言

    * 遠程控制X射線機

案例圖片：
