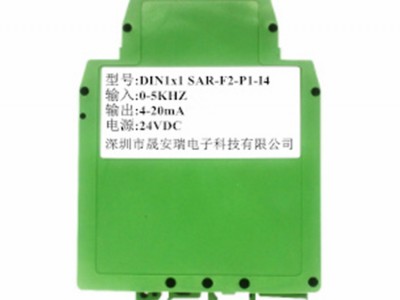

點擊圖片查看原圖
主要特性:
⑴精度等級：0.2級 ⑵全量程內極高的線性度（非線性度<0.1%）
⑶輔助電源/信號輸入/信號輸出： 2500VDC 三隔離 ⑷輔助電源：5VDC，12VDC，24VDC等單電源供電
⑸ 輸入頻率信號：0-1KHz / 0-5KHz / 0-10KHz/0-20KHz/0-500Hz等等
⑹輸出標準0-2.5V/0-5V/0-10V電壓信號 或0-10mA/0-20mA/4-20mA電流信號等等
⑺小體積,標準DIN35導軌式安裝 ⑻工業級溫度范圍: -20~+85 ℃
⑼外形尺寸：106.7x79.0x25.0mm
應用：
⑴頻率傳感器信號采集、隔離轉換 ⑵ 變頻器（FA） 頻率信號數據采集和控制
⑶發電機、電動機等旋轉設備轉速監測 ⑷變壓器工作頻率檢測
⑸儀器儀表與傳感器信號收發 ⑹非電量信號變送
⑺速度信號測量
產品選型表：
DIN1x1 SAR – F□ - P□ – U(I)□
輸入信號 | 供電電源 | 輸出信號 | |||||
代碼 | 頻率信號 | 代碼 | Power | 代碼 | 電流 | 代碼 | 電壓 |
F1 | 0-1KHz | P1 | 24VDC | I3 | 0-20mA | U1 | 0-5V |
F2 | 0-5KHz | P2 | 12VDC | I4 | 4-20mA | U2 | 0-10V |
F3 | 0-10KHz | P3 | 5VDC | I8 | 用戶自定義 | U6 | 1-5V |
F8 | 用戶自定義 | P4 | 15VDC | U8 | 用戶自定義 | ||
產品選型舉例：
例 1：輸入：0-1KHz；電源：24V ；輸出：0-5V 型號：DIN1x1 SAR- F1-P1-U1
例 2：輸入：0-5KHz；電源：12V ；輸出：4-20mA 型號：DIN1x1 SAR F2-P2-I4
例 3：輸入：0-10KHz；電源：24V ；輸出：0-10V 型號：DIN1x1 SAR F3-P1-U2
例 4：輸入：0-10KHz；電源：24V ；輸出：4-20mA 型號：DIN1x1 SAR F3-P1-I4
例 5：輸入：用戶自定義；電源：24V ；輸出：用戶自定義 型號：DIN1x1 SAR F8-P1-U8
通用參數:
參數名稱 | 測試條件 | 最小 | 典型值 | 最大 | 單位 | |
隔離電壓 | 1min | 1500 | 2500 | VDC | ||
信號輸入 | 幅值（VP-P） | 5 | V | |||
頻率測量范圍 | 0 | 10 | kHz | |||
頻率輸入低電平 | 0 | 0 | 1.5 | V | ||
頻率輸入高電平 | 3 | 5 | 24 | V | ||
信號輸出 | 電壓負載能力 | 5V | 2K | 10K | Ω | |
電流負載能力 | 20mA | 0 | 250 | 350 | Ω | |
響應時間 | 10 | ms | ||||
輔助電源 | 電壓 | 用戶自定義 | 5 | 12 | 24 | VDC |
電流 | VD=12V | 83 | mA | |||
輔助電源功耗 | 1 | W | ||||
工作環境溫度 | -25 | 85 | ℃ | |||
貯存溫度 | -25 | 85 | ℃ | |||
注： 頻率輸入采用5V的TTL電平效果最佳。
引腳 | 名 稱 | 描 述 | 引腳 | 名 稱 | 描 述 |
1 | PW+ | 電源正端 | 7 | IN+ | 頻率信號輸入正端 |
2 | NC | 空腳 | 8 | IN- | 頻率信號輸入負端 |
3 | GND | 電源負端 | 9 | NC | 空腳 |
4 | OUT+ | 模擬信號輸出正端 | 10 | NC | 空腳 |
5 | OUT- | 模擬信號輸出負端 | 11 | NC | 空腳 |
6 | NC | 空腳 | 12 | NC | 空腳 |
