主要特性:

⑴精度等級：0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用

⑵輔助電源：5V/12V/15V/24VDC（范圍±10%）

⑶PWM脈寬調制信號輸入: 50Hz~100KHz

⑷輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力

⑸全量程范圍內極高的線性度（非線性度<0.2%）

⑹標準DIN35 導軌式安裝

⑺具有較強的抗電磁干擾和高頻信號干擾能力

應用：

⑴數字信號轉模擬信號，DA變換                     ⑵隔離4-20mA或0-20mA信號傳輸

⑶工業現場特殊信號隔離及變換                      ⑷PWM信號長線無失真?zhèn)鬏?/span>

⑸儀器儀表信號收發                                ⑹電力監控、醫療設備隔離

⑺變頻器信號隔離采集                              ⑻PLC/FA 電機信號隔離控制

⑼脈寬測量

產品選型表：

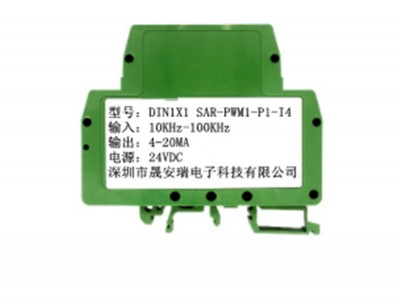

DIN1x1 SAR – PWM□ - P□ - U/I□

選型舉例：

例1：輸入信號:100Hz PWM  供電電源:24V  輸出信號:4-20mA  型號:DIN1x1SAR PWM2-P1-A4

例2：輸入信號: 5KHz PWM  供電電源:12V   輸出信號:0-10V   型號:DIN1x1 SAR PWM3-P2-V2

例3：輸入信號: 20KHz PWM    供電電源:24V   輸出信號:4-20mA  型號:DIN1x1 SAR PWM4-P1-A4

產品最大絕對額定值：

Continuous Isolation Voltage（持續隔離電壓）:3000VDC

Junction Temperature（工作溫度）:+85℃

Storage Temperature （存貯溫度）:+150℃

Lead Temperature   （焊接溫度）:+300℃（10秒）

電源電壓范圍：±10%Vin

注意：如果超出上述范圍，產品可能會引起永久性損壞。

通用參數
