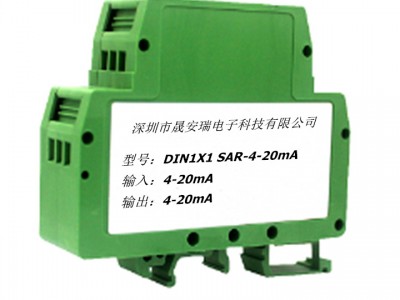

點擊圖片查看原圖
主要特性:
⑴信號輸入/輸出:3000VDC 隔離
⑵輸入輸出無需外部電源供電
⑶國際標準一路信號輸入:0-10mA/0-20mA/4-20mA
⑷一路輸出標準信號： 0-10mA/0-20mA/4-20mA
⑸全量程范圍內極高的線性度（非線性度<0.2%）
⑹具有較強的抗電磁干擾和高頻信號干擾能力
⑺標準 DIN35 導軌式安裝（尺寸：79x69.5x25mm）
應用：
⑴模擬信號數據隔離、采集和變換 ⑵隔離 4-20mA 或 0-20mA 信號傳輸
⑶工業現場信號隔離及變換 ⑷信號長線無失真?zhèn)鬏?/span>
⑸儀器儀表信號收發 ⑹電力監控、醫療設備隔離
⑺變頻器信號隔離采集 ⑻PLC/FA 電機信號隔離控制
⑼非電量信號變送
產品選型表：
型號 | 輸入 | 供電電源 | 輸出 |
DIN1x1-SAR 4-20ma | 4-20ma | 無 | 4-20ma |
DIN1x1-SAR 0-20ma | 0-20ma | 無 | 0-20ma |
DIN1x1-SAR 0-10ma | 0-10ma | 無 | 0-10ma |
產品最大絕對額定值： 持續隔離電壓:3000VDC 輸入最大電壓:32V
工作溫度:+85℃ 存貯溫度:+85℃
輸出短路時間:可持續
注意：如果超出上述范圍，產品可能會引起永久性損壞。
通用參數
參 數 | 條 件 | 最小值 | 典型值 | 最大值 | 單位 |
隔離電壓 | 1min | 3000 | VDC | ||
絕緣阻抗 | 1012∥1 | ?∥Pf | |||
漏電流 | 240Vrms，50Hz | 0.5 | uA | ||
溫漂 | -45~+85℃ | ±50 | ±100 | PPm/℃ | |
非線性度 | 全量程范圍內 | ±0.1 | ±0.2 | %FSK | |
輸入信號電壓范圍 | 8 | 32 | V | ||
輸出線性范圍 | 0.03 | 4 | 20 | mA | |
輸出電流 Io | 0.03 | 40 | mA | ||
輸出壓降 Voh | Io=20mA | 4 | V | ||
輸出信號紋波 | 5 | mV | |||
頻率響應（信號帶寬） | Io=20mA | 50 | Hz |
1. 本文數據除特殊說明外，都是在 TA=25℃,濕度<75%，輸入標稱電源和輸出額定負載時測得。
非標情況可能與上述產品特性不同，具體請咨詢我公司技術人員。
