膠質(zhì)層測定儀_興鶴煤炭自動(dòng)膠質(zhì)層指數(shù)測試儀生產(chǎn)廠家【鶴壁興鶴煤炭熱值化驗(yàn)設(shè)備廠】186.3992.3596.提供熱值儀，量熱儀，煤炭量熱儀，灰熔點(diǎn)測定儀 測硫儀產(chǎn)品報(bào)價(jià)及煤炭化驗(yàn)設(shè)備價(jià)格，煤炭化驗(yàn)儀器知識(shí)，煤質(zhì)分析技術(shù)及煤質(zhì)化驗(yàn)標(biāo)準(zhǔn).煤質(zhì)化驗(yàn)方法。

   膠質(zhì)層測定儀的概念定義：按規(guī)定

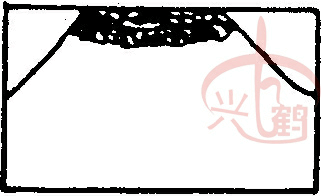

將煤樣裝入煤杯中，煤杯放在特制的電爐內(nèi)以規(guī)定的升溫速度進(jìn)行單側(cè)加熱，煤樣則相應(yīng)形成半焦層 、膠質(zhì)層和未軟化的煤樣層三個(gè)等溫層面。用探針測量出膠質(zhì)體的最大厚度 Y ，從試驗(yàn)的體積曲線測得最終收縮度 X 。

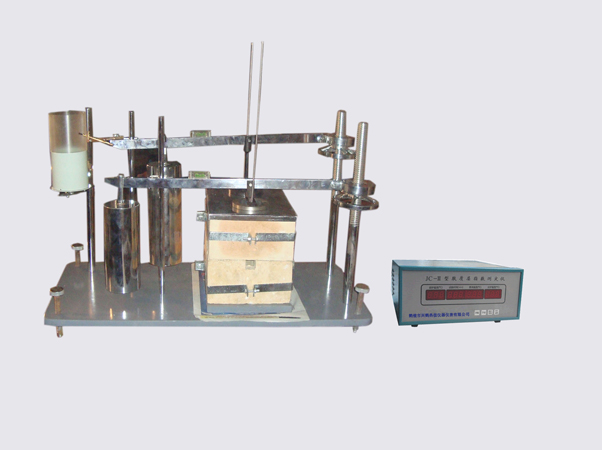

煙煤膠質(zhì)層指數(shù)測定儀的結(jié)構(gòu)組成

膠質(zhì)層測定儀：分為帶平衡鉈和不帶平衡鉈的兩種類型，除了平衡鉈外，其余構(gòu)造相同。我國常用的是不帶平衡鉈的。

（2）程序控溫儀：溫度低于250℃時(shí)，升溫速度約為8℃/min，溫度在250℃以上時(shí)，升溫速度為3℃/min。在350～600℃期間，顯示溫度與應(yīng)達(dá)到的溫度差值不超過5℃，其余時(shí)間內(nèi)不應(yīng)超過10℃。也可用電位差計(jì)（0.5級(jí)）和調(diào)壓器來控溫。

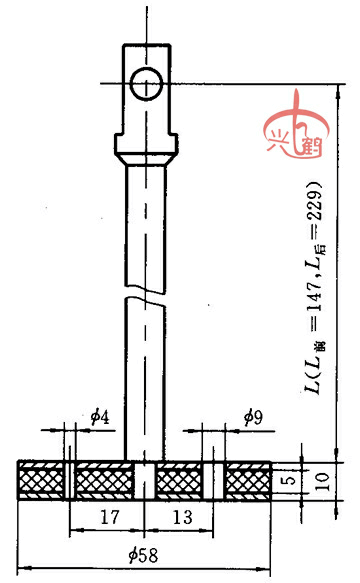

（3）煤杯：煤杯由45號(hào)鋼制成，其規(guī)格為：外經(jīng)70mm，杯底內(nèi)經(jīng)59mm，從距杯底50mm處至杯口的內(nèi)經(jīng)60mm；從杯底到杯口的高度110mm。煤杯使用部分的杯壁應(yīng)當(dāng)光滑，不應(yīng)有條痕和缺凹，每使用50次后應(yīng)檢查一次使用部分的直徑。檢查時(shí)，沿其高度每隔10mm測量一點(diǎn)，共測6點(diǎn)，測得結(jié)果的平均數(shù)與平均直徑（59.5mm）相差不得超過0.5mm，杯底與杯體之間的間隙也不應(yīng)超過0.5mm。

（4）探針：探針由鋼針和鋁制刻度尺組成。鋼針直徑為1mm，下端是鈍頭。刻度尺上刻度的單位為1mm，刻度線應(yīng)平直清晰，線粗0.1～0.2mm，對(duì)于已裝好煤樣而尚未進(jìn)行試驗(yàn)的煤杯，用探針測量其紙管底部位置時(shí)，指針應(yīng)指在刻度尺的零點(diǎn)上。

（5）加熱爐:由上部磚垛、下部磚垛和電熱元件組成。

上、下部爐磚的物理化學(xué)性能應(yīng)能保證對(duì)煤樣的測定結(jié)果與用標(biāo)準(zhǔn)爐磚的測定結(jié)果一致。爐磚可同時(shí)放兩個(gè)煤杯，稱前杯和后杯。

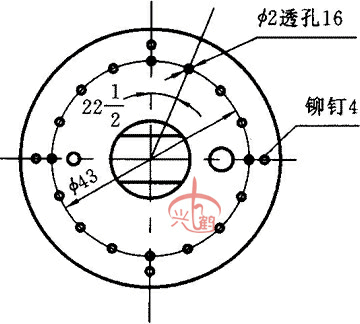

電加熱元件為硅碳棒，其規(guī)格和要求為：電阻6～8Ω；使用部分長度150mm，直徑8mm；冷端長度60mm，直徑16mm；灼熱部分溫度極限1200～1400℃。硅碳棒的灼熱強(qiáng)度能在距冷端15mm處降下來。每個(gè)煤杯下面串聯(lián)兩支電阻值相近的硅碳棒。也可使用鎳鉻絲加熱盤，但必須加熱均勻，并確保滿足本標(biāo)準(zhǔn)的升溫速度和最終的溫度要求。

煙煤膠質(zhì)層指數(shù)測定儀技術(shù)標(biāo)準(zhǔn)

1、顯示溫度范圍： 0-999 ℃，分辨率 0.1 ℃ 配用 K 型熱電偶。

2、顯示時(shí)間范圍： 0-999min ，分辨率 0.1min 。

3、工作環(huán)境：5-40℃，相對(duì)濕度≤80%。

4、升溫控制： 30分鐘達(dá)到250℃，250℃-730℃之間每分鐘3℃。

5、時(shí)間顯示誤差： 24 小時(shí)內(nèi)不大于 10S 。

6、連續(xù)工作時(shí)： 24 小時(shí) 。

7、冷端補(bǔ)償： 0 ℃ - 60 ℃

8、壓力傳感器：(0～20)Kg

9、位移傳感器：(0～200)mm

10、電源電壓： 220 V （± 10% ） 50HZ 。

11、負(fù)載功率： ≤ 5KW 。

12、250℃以后每10分鐘自動(dòng)報(bào)警一次，提醒記錄膠面數(shù)據(jù)。

13、外形尺寸(mm)：主機(jī)：800×400×580mm；控制器(長×寬×高)：330×290×120mm；

煙煤膠質(zhì)層指數(shù)測定儀操作要點(diǎn)：

稱取100g煤樣，按規(guī)定的方法裝入煤杯中，煤杯放在爐孔內(nèi)，恒壓后，以規(guī)定的升溫方法進(jìn)行單側(cè)加熱，煤樣則相應(yīng)形成半焦層、膠質(zhì)層和未軟化的煤樣層三個(gè)等溫面。用探針按規(guī)定測量出膠質(zhì)體最大厚度Y值，測量其試驗(yàn)結(jié)束后的體積收縮度即為最終收縮度X。試驗(yàn)形成的不同的體積曲線按國標(biāo)規(guī)定的類型鑒別出是哪種類型，即為體積曲線類型。
