產品簡介

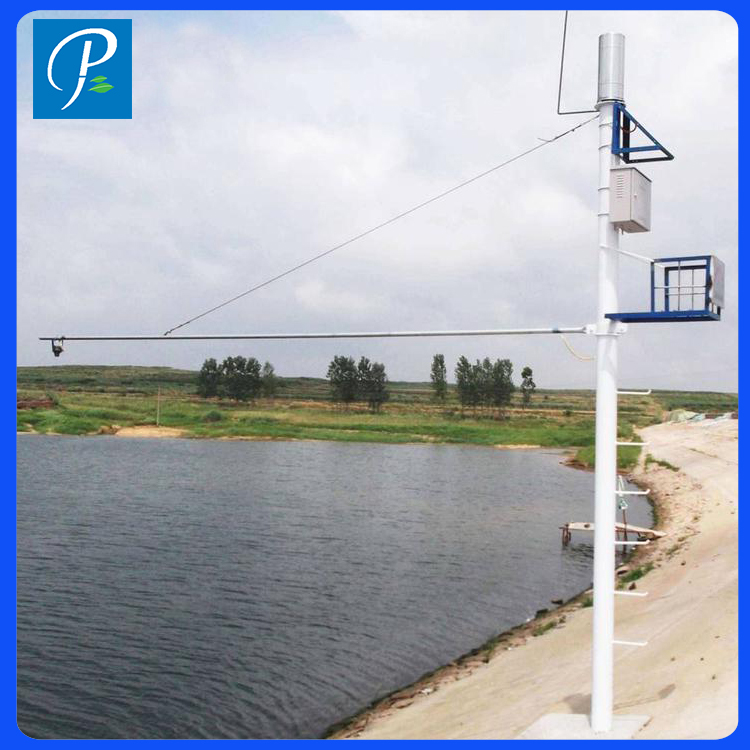

在線自動雷達水位雨量監測系統是一款高精度且具有水面波動濾波處理的地表水水位測量產品。它采用喇叭天線的設計，降低功耗，寬范圍的輸入電壓，專門設計于適合野外無人值守的野外自動站應用，測量不受大氣溫度、壓力、空氣密度、風、降水、相對濕度的影響，具有極高的穩定性。低功耗及免維護設計。產品具有靈活的工作模式配置。
雷達測量原理的優越性，使其適用于以下工作環境：湖泊、河道、水庫、明渠、濕地、潮汐水位等水位監測、水質易發生變化的水位監測、含大量漂浮物和沉淀物的溝渠、生產大量水草的場所、太陽能供電，偏僻的野外工作以及山洪多發地區。

項目背景

隨著科學技術的不斷進步，以及城市化進程的影響，水電站的管理變得更加復雜，要實現水電站的精細化管理，必須借助先進的信息技術手段為支撐，實現對三防、水資源、供水安全的實時監控，優化管理模式和創新管理手段。根據本地區的通信、經濟條件，設立流量、水位自動監測點。采用有人看管，無人值守的管理模式，配置相應的流速、水位、流量傳感器，以及遙測終端及通信終端設備，實現水雨情信息的自動采集、傳輸。自動監測站采用定時自報、閥值加報和召測的工作模式。

應用領域

雷達水位計適用于江河水庫水位、明渠水位、水庫壩前，壩下尾水水位監測，也可用于山洪、防汛、調壓塔（井）水位監測 等水利水文場合。

產品組成

包括:發射機、發射天線、接收機、接收天線，信號處理以及變送單元。還有電源設備、數據錄取設備、抗干擾設備等輔助設備

系統特點

不受大氣溫度、壓力、空氣密度、風、降雨、相對濕度的影響；
不受水中污染物及沉淀物的影響；
不受水質變化的影響；
不需要防浪井，對水流無影響；
測量精度能達到毫米級；
測量范圍能達到30米、70米；
連續在線采集,太陽能供電；
非接觸測量方式，不受漂浮雜物的影響；
低維護成本，安裝維護簡單,壽命長；

設備參數-雷達水位計

量    程 30米 ，70米

精    度 +/- 3MM

工作溫度 -40--+80度

工作電壓 四線制DC 6-28V ，推薦12V DC；兩線制18-28V DC

接    線 四線屏蔽電纜，防水端子M20X1.5，適合電纜外徑9-13MM

功    耗 ：功耗0.6W

輸出信號 RS485 標準MODBUS RTU協議；RS232 4-20mA/HART協議：SDI12

外    殼 鑄鋁，IP67

顏    色 黃色/藍色

喇叭天線 不銹鋼304，口徑76-120MM

安裝附件 不銹鋼六角螺帽G1-1/2

設備參數-翻斗雨量計

盛水口直徑：200mm

測量降水強度：≤ 4mm/min ，（8mm/min可用）

分辨力：0.1mm（3.14mL）；0.2mm（6.28mL）

誤差：±4%（室內靜態測試，強度為2mm/min）

輸出信號：（干式舌簧管）脈沖信號

工作溫度：0-50℃

儲存溫度：-10℃-50℃

重       量：3.2KG

設備參數

1、可存儲及查詢歷史數據；可保存歷史數據5年以上，
2、數據采集周期可自行設置，每分鐘采集一次或10分鐘采集一次皆可根據需要設置
3、查詢結果可轉換（表格、曲線圖、柱狀圖）；
4、同時具備數據導入導出功能；
5、同時可顯示多點水位記錄數據，可在全國無線傳輸數據。
