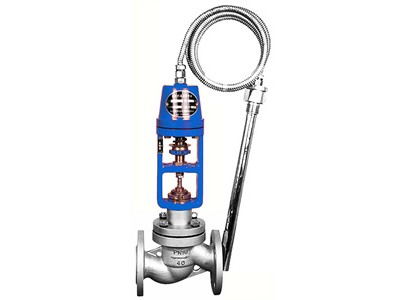

點擊圖片查看原圖
進口電動波紋管密封調節閥|進口蒸汽電動調節閥
OKE電動波紋管密封調節閥概述
美國歐可電動波紋管密封調節閥，由OKE系列(PSL系列)電子式電動執行器及低流阻調節閥閥體組成，閥芯采用上導向結構，閥結構緊湊，有呈Ｓ流線型的通道，使其壓降損失小、流量大,可調范圍廣,流量特性精度高,符合IEC534-1-1976標準。上閥蓋采用波紋管密封結構，適用于極毒、易燃易爆易揮發和稀有貴重金屬介質的調節。另外該閥也可用在真空的場合.電動執行機構為一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。
OKE電動波紋管密封調節閥特征
1、耐腐蝕：幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。
2、密封性能好：采用波紋管和填料雙重密封，確保無外滲漏。
3、泄漏量?。河捎陂y芯、閥座采用軟密封，故泄漏量低。
4、配用OKE執行機構，輸出力大、結構緊湊。
5、 電動直通雙座波紋管調節閥：閥內有兩個閥座，具有流通能力大，不平衡力小等優點。
6、 閥桿上端為左旋螺紋，這樣在閥桿不能轉動的情況下，能通過連接螺母來調節行程。
7、 采用防轉結構的波紋管組件與閥芯連接，可防止裝配過程中調節行程時產生的扭轉而損壞波紋管元件。
8、 電動薄膜直通單座波紋管調節閥：閥內只有一個閥座，具有泄漏量小的優點，但不平衡力較大，受氣動薄膜執行機構輸出力的限制，工作壓差不宜過高。
9、 具有雙重密封結構：在上閥蓋上端設有聚四氟乙烯V型填料密封區，一旦波紋管組件失效，可作為第二道密封，增加了氣動波紋管調節閥密封安全性。
OKE電動波紋管密封調節閥詳細參數
口徑 DN15～300mm
壓力 PN10～PN64
適用溫度 -30～+425℃
連接方式 法蘭或者焊接式
閥體材質 WCB 、304、316
閥板材質 304、316、襯四氟
密封材質 PTFE、304、316
適用介質 水、油、氣體等
額定流量系數 Kv 、允許壓差 | |||||||||||||
公稱通徑 DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
閥座直徑 dN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數 KV | 單座 | 11 | 17 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
籠式 | 9 | 15 | 23 | 35 | 59 | 95 | 148 | 236 | 355 | 568 | 885 | 1260 | |
套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
額定行程 （mm） | 16 | 25 | 40 | 60 | 100 | ||||||||
允許壓差 （MPa） | 單座 | 3.2 | 3 | 2 | 1.8 | 1.5 | 1.4 | 1 | 0,7 | 0.6 | 0.5 | 0.3 | 0.28 |
籠式 | 5.8 | 5 | 4.9 | 4.3 | 3 | 3.7 | 3.5 | 3.1 | 2.8 | 2,8 | 2.4 | 2 | |
套筒 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
產品品牌：美國歐可（OKE）
