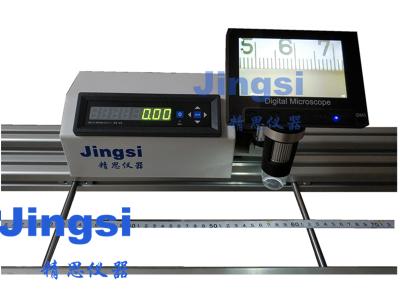

普通光柵影像式鋼卷尺檢定臺具有帶十字劃線的影像屏和高精度光柵傳感器，采用獨特的開口式的滑車支架和電動砝碼加載器，有效降低人工勞動強度，鋼卷尺檢定效率顯著提升。

技術指標：

（1）鋼卷尺檢定臺有效檢測長度：5m（采用分段法檢測范圍：（1--100）m）；

（2）鋼卷尺檢定臺托軸臺面直線度：≤0.5 mm/m；

（3）鋼卷尺檢定臺面與被檢鋼卷尺摩擦力：≤4N；

（4）標準鋼卷尺最大允許誤差：±(0.03+0.03L)mm；

（5）砝碼通過電動機構自動加卸載；

（6）測量系統分辨力：0.01mm;

（7）帶有零位在尺環內側纖維卷尺的安裝夾具；

（8）測深鋼卷尺零位檢定器MPE：±0.05mm；

（9）讀數顯微鏡：總放大倍率20X，最小刻度值0.01mm。

配置清單：

（1）5米鋼卷尺檢定臺1臺；（符合JJG 4-2015鋼卷尺檢定規程要求）

（2）帶高清數顯電子屏和高精度光柵尺的單側開口滑車1部；

（3）5米標準鋼卷尺最大允許誤差符合±(0.03+0.03L)mm：1支（帶中國計量科學研究院檢定證書）；

（4）5kg砝碼1只，2kg砝碼2只，1kg砝碼2只，500g砝碼,1只，100g砝碼1只（含國家法定計量檢定機構出具的檢定證書）；

（5）砝碼自動加載器一臺；

（6）總放大倍率20X，最小刻度值0.01mm的讀數顯微鏡：1個；（含國家法定計量檢定機構出具的檢定證書）

（7）測深鋼卷尺零位檢定器一臺，MPE：±0.05mm；（含國家法定計量檢定機構出具的檢定證書）

（8）電控箱一部；

（9）產品使用說明書、合格證、保修卡。
