簡介

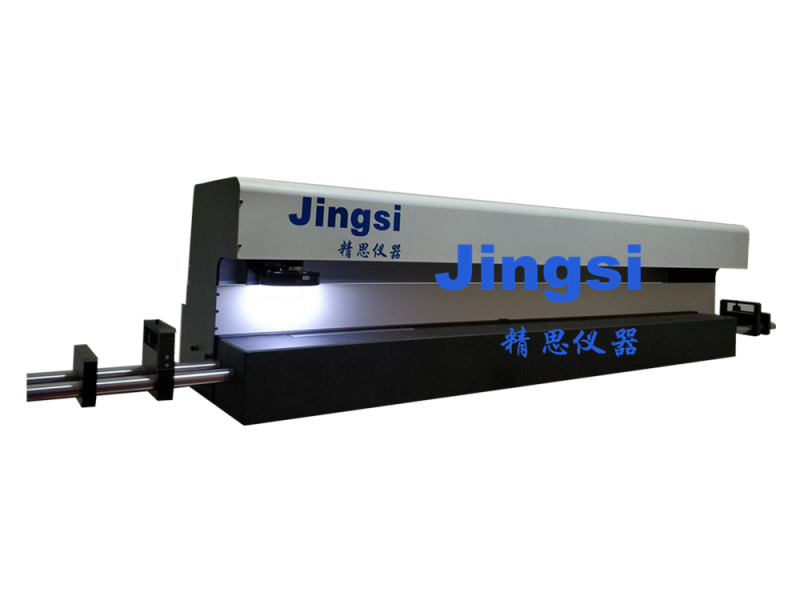

鋼直尺全自動檢定儀以我公司自主研發的圖像算法為核心，以高精度玻璃線紋尺為基準，采用

光柵尺輔助定位，配合機電控制系統和人性化的上位機測量軟件，實現了鋼直尺檢定的高效率

高精度全自動測量。相比以往“金屬線紋尺+讀數顯微鏡”的傳統鋼直尺測量模式，本裝置將大

大提升檢定效率，提高檢定精度，降低檢定人員勞動強度。

主要技術指標

1、量程：鋼直尺檢定臺大理石臺體長1.25m,有效測量范圍1m。采用分段法可測量(1~2)m鋼直尺；

2、MPE：±(0.03+0.02L)mm；(L為被測長度，以米為單位)；

3、系統分辨力為：0.01mm；（光柵尺行程分辨力1μm)；

4、測量速度：攝像頭運動到位后，單點測量時間≤3s；

5、重復性：±0.02mm；

6、設置好測量信息后，攝像頭將自動運行到位自動讀取鋼直尺刻度誤差，并依據《JJG1-1999鋼直

尺檢定規程》對被測鋼直尺做出是否合格的判定，同時自動生成數據記錄供查閱打?。?/p>

7、玻璃線紋尺分度值1mm，精度8μm。

配置清單

1、鋼直尺全自動檢定儀：1臺；（含大理石平臺）

2、1米玻璃線紋尺：1把；(帶中國測試 技術研究院或華南計量測試中心校準證書)；

3、表面粗糙度比樣塊4塊；

        半圓盤 R=250mm：1個；

        一級塞尺17片/150mm：1把；

        一級直角尺50mm×80mm：1個；

        讀數顯微鏡（放大倍率20X，最小刻度值0.01mm）：1個；

        以上標準器均帶國家法定計量檢定機構出具的檢定或校準證書。

4、鋼直尺自動檢定軟件1套；

5、品牌臺式計算機一套：

       主機配置：I5及以上CPU、4G及以上內存、500G及以上硬盤；

       顯示器：21.5寸及以上液晶顯示器。

6、HP激光打印機一臺；

7、重型工作臺一張；

8、產品使用說明書、合格證、保修卡。
