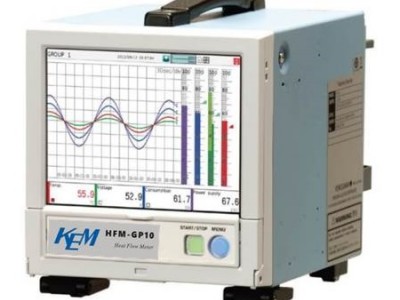

多通道熱流計和傳感器HFM-GP10

熱流計(heat flow meter): 由熱流傳感器(或稱熱流測頭)連接測量指式儀表組成的熱工儀表。使用時將其傳感器埋設在絕熱結構內或貼敷在絕熱結構的外表面，可直接測量得到熱(冷)損失值。
熱流傳感器(heat flux transduser; HFT): 利用在具有確定熱阻的板材上產生溫差來測量通過它本身的熱流密度的裝置。其輸出電勢(V)與通過傳感器的熱流密度成正比。

多通道熱流計和傳感器HFM-GP10 主要特點:

1. 多通道熱流計具有人性化的操作界面，易于操作和使用。
2. 熱流測量可接30個通道，溫度和熱流測量可接15個通道。
3. 采用5.7英寸TFT彩色液晶觸控屏，實時顯示運行數據。
4. 內置500MB大容量內存，記錄時間更長，記錄通道更多。
5. 可透過瀏覽器執行實時監測，F(xiàn)TP服務器集中數據管理。
6. 通信功能: 以太網、郵件通知、FTP、SNTP、DHCP等。
7. 使用100~240VAC電源或12VDC電源供電，兩種方式。

多通道熱流計和傳感器HFM-GP10 技術參數:

測定項目: 熱流和溫度。
熱流測量范圍: 0～±99999W/m2。
溫度測量范圍: -40°C～750°C。
單位選擇: 熱流(W/m2)+溫度(°C)、熱流(W/m2)、溫度(°C)。
采樣時間: 100/200/500毫秒、1/2/5秒。
顯示更新: 約1秒。
顯示功能: 波形圖、數據、線形圖、波形圖+數據。
A和B系數: 熱流傳感器A和B系數輸入。
傳感器數量: A系數傳感器最多30個通道，A和B系數傳感器最多15個通道。
內存: 500MB。同時連接30個通道，采樣時間1秒，可保存約1個月的記錄。
外置存儲: SD卡、USB存儲。
通信功能: 以太網、Web服務器、FTP服務器、FTP客戶端、電子郵件發送。
電源: 使用AC適配器或12VDC蓄電池供電。
使用環境: 溫度: 0°C～40°C，濕度: 0～85%RH。
尺寸: 約144×168×197mm(僅主機)，約144×168×248mm(含模塊)。
重量: 約1.9kg。
選件: 各種熱流傳感器。

多通道熱流計HFM-GP10 選用的熱流傳感器如下:

名稱 型號 概述
通用型低熱流傳感器 KR2, KR6 用在隔熱材料或保溫材料表面的低熱流傳感器
通用型低熱流傳感器 KM1 用在生物體或小型設備表面的低熱流傳感器
表面型高熱流傳感器 K500B 具磁鐵可固定在高爐表面的高溫高熱流傳感器
表面型高熱流傳感器 K500B-20 使用在測量面積小的高溫高熱流傳感器
埋設型高熱流傳感器 K750 埋設在高爐或保溫材料中的高溫高熱流傳感器
