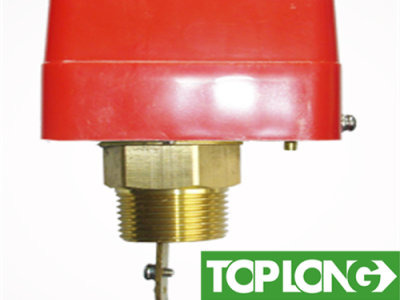

插入靶式水流量開關-HFS型
原理&結構
當流速超過設定值時，流體推動槳片，通過水流開關內的機械裝置帶動頂部的微動開關，其單刀雙擲開關觸點(SPDT)可使一個回路導通,而同時切斷另外一個回路.該水流開關通常使用在需要聯鎖作用或"斷流"保護的場所?？烧{(diào)整槳片的數量及修整槳片長度,以適應不同管徑及流速的需求。
插入靶式水流量開關-HFS型
簡述
"水流開關具有SPDT輸出，性能優異，高精度可靠性?？砂惭b在水管或?qū)︺~無腐蝕性作用的液體管路中。當液體流量達到一定速率時，可以不到額定點、其中一個回路關閉，另一個回路打開。
水流開關僅用于0℃以上的液體介質，亦可用于高鹽的液體，但非劃為危險的液體。
水流開關可安裝在戶外，可以水平或垂直安裝在管路中。
水流開關僅用于操作控制。必須加強安裝人員的責任心和極限控制、報警監視系統，防止控制失效的發生。
注：水流開關不能遭水擊，如在水流開關下游裝有快速閉合閥，必須使用節流器。"
應用
水流開關主要應用于水處理系統、中央空調、水冷機組等領域，適用于水、乙二醇及其它任何對黃銅,磷銅無腐蝕作用及對密封性能無影響的液體。
技術參數
外殼防護等級 | IP54 或 IP67 | |||||
輸出形式： | 微動開關SPDT輸出 | |||||
接線方式： | 端子接線 | |||||
壽命 | 觸點壽命： | 10萬次 | ||||
波紋管壽命： | 10萬次 | |||||
介質 | 溫度范圍： | －10～105℃ | ||||
介質類型： | 空氣、水和油 | |||||
最大承壓： | 16bar 或 40bar | |||||
材質： | 殼體為黃銅或不銹鋼，擋板為不銹鋼材質 | |||||
電氣 | 電氣參數： | 額定電壓（V） | 功率 | AC 125V | AC 250V | |
非感應電流 | 1A | 功率 | 功率 | |||
感應電流 | 恒定電流 | 0.75A | 3.5A | 2.5A | ||
瞬時電流 | 0.45A | 21A | 15A | |||
絕緣電阻： | Over 100w.DC500VM | |||||
微動開關參數： | 15A（max.）、250VAC/DC） | |||||
