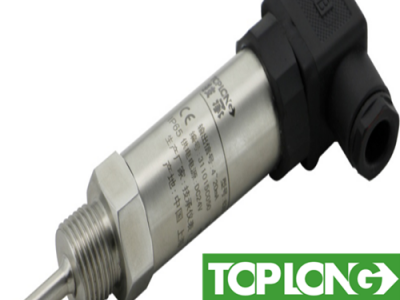

赫斯曼接頭型溫度變送器-6301B型
產品描述
6301B型溫度變送器將溫度傳感元件（熱電阻）與信號轉換放大單元結合為一體，用來測量各種工藝過程中的 -200°C~500°C范圍內的液體、蒸汽以及其它氣體介質的溫度。它可以和顯示儀表、記錄儀表以及各種控制系統配套使用。它具有結構簡單安裝使用方便的特性。目前已經廣泛用于石化，冶金，電站等行業。
赫斯曼接頭型溫度變送器-6301B型
工作原理
溫度變送器由溫度傳感器和信號轉換器組成，信號轉換器安裝在溫度傳感器的冷端接線盒內，溫度傳感器受溫度影響產生電阻或電勢效應，經轉換產生一個差動電壓信號。此信號經放大器放大，再經電壓、電流變換，輸出與量程相對應的4-20mA的電流信號
產品特點
二線制傳送，信號轉換器供電的兩根導線同時也傳送輸出信號
輸出恒流信號（4-20mA）抗干擾能力強、遠傳性能好
信號轉換器用環氧樹脂封裝成模塊，具有抗震動、耐腐蝕、防潮濕等優點?？捎糜诃h(huán)境較差工況
熱電偶的毫伏信號經信號轉換器直接轉換成4-20mA電流輸出，用普通電纜線傳送信號，可省去價格昂貴的補償導線。
帶現場顯示的溫度變送器既可以輸出4-20mA電流信號，又能在測溫現場讀取數值，使用較為方便
高精度、抗干擾、長期溫度性能好、免維護、可遠傳（最遠可達1000米）
性能參數
量程范圍 | -200~500℃ |
精確度 | ±0.25%（典型） ±0.5%（典型） |
長期穩定性 | ±1.0%F.S/年 |
工作溫度 | -40℃~85℃ |
環境濕度 | 0-95%RH，不冷凝 |
供電電源 | 15~30VDC |
輸出信號 | 4~20mA |
壓力接口 | G1/4 & G1/2 & G3/8 或 用戶自選 |
本體外殼材質 | 不銹鋼304 |
外殼防護等級 | IP65 |
負載電阻 | 0~850Ω |
環境溫度影響 | 0.25%/10°C |
技承儀表是主營壓力儀表，液位儀表，流量計與流量開關等產品研發和生產的高科技儀器儀表企業。05年建廠，近10年水質分析儀表，氣象儀表，壓力傳感器，壓力變送器，液位變送器，流量計等儀表外貿貼牌生產經驗，大量進口配件現貨庫存,為廣大客戶提供優質的產品和服務。
如果您有需求，請與我們接洽，我們將請我們的技術人員幫你解決問題。
