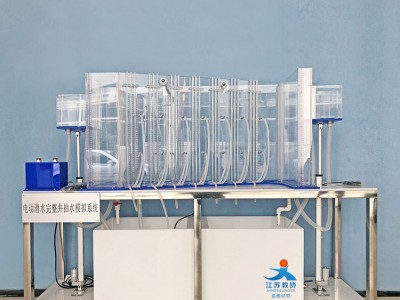

標題：教協 JX-S102 電動潛水完整井抽水模擬系統
內容：

一.實驗?zāi)康模?
1.了解地下水向潛水完整井穩定運動時水頭分布情況及浸潤曲線（潛水面）的變化特點。
2.學習室內利用地質物理模型研究地下水向潛水完整井穩定運動的方法，并通過實測資料，運用理論公式計算滲透系數和水位。
3.了解潛水完整井抽水的方法，學會抽水試驗資料的整理。
4.用示蹤劑測定地下水實際流速，并與理論公式計算的地下水實際流速進行比較，分析形成差異的原因。
5.模擬地下水受不同污染時，采用不同處理劑的凈化效果。
6.觀測地下水在不同水力條件和三維運動狀態下，地下水中溶質遷移和轉化的規律。
二.技術指標
1.裝置工作環境：常溫、常壓下運行。
2.裝置外形尺寸：1200×450×1600mm。
三.主要配置及參數
1.潛水完整井抽水模擬箱：1200×400×600mm、有機玻璃材質、厚度14mm、20°扇形。
2.供水箱水位調節器1個,抽水井水位調節器1個。
3.供水箱水位調節器（電動、行程70cm）、抽水井水位調節器（電動、行程70cm）。
4.循環水箱（白12mm厚PP板、800*400*350mm）、潛水泵（AP3500）。
5.抽水井：Φ60mm。
6.隔沙層：鵝軟石1批。
7.均質石英砂：30-60目。
8.測壓板與測壓管7套：透明有機玻璃材質，Φ10mm。
9.排水口：Φ30mm。量筒：200ml。
10.示蹤劑自動投加裝置1套。
11.304不銹鋼臺面、拉絲銀雙色板標牌（包括設備名稱，設備各主要組成單元的名稱）。
12.電源控制系統：雙面亞光密紋噴塑電控箱1只、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用鋁質凹字技術制作。
13.公元ERA配套連接管道和閥門、彎頭。
14.不銹鋼框架實驗臺（30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
