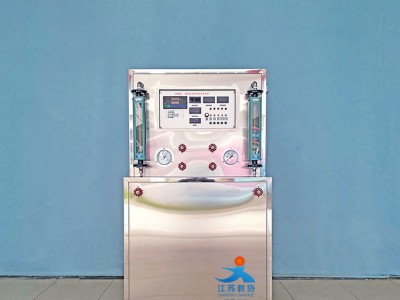

標題：教協 JX-R1701 順逆流傳熱溫差實驗臺
內容：

一.實驗?zāi)康?
1.熟悉換熱器性能的測試方法。
2.管式換熱器的結構特點及其特性。
3.加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識。
4.進行套管式換熱器為冷一熱水換熱時，順、逆流傳熱溫差的測試。
二.技術指標
1.工作電源：380V±10%，50Hz，三相五線，功率8KW，安全保護：具有接地保護，漏電保護，過流保護。
2.裝置外形尺寸：900×700×1650mm。
三.主要配置及參數
1.熱水箱：304不銹鋼材質，容積約20L。
2.冷水箱：304不銹鋼材質，容積約100L。
3.電加熱器：1500W/組，共3組。
4.套管換熱器：換熱器換熱面積0.45m2，配有保溫裝置。
5.熱水型增壓泵：1.5m^3?h、額定電壓220V、額定功率120W。
6.流量檢測系統：液體轉子流量計，量程40~400L/h。
7.壓力表2個：0~0.25mpa。
8.溫度檢測及控制系統：多通道溫度顯示系統1套：顯示精度0.1℃；溫控儀1個：220V、10A、4米溫控線；PT100溫度傳感器6個。
9.耐高壓軟管、304不銹鋼三通、彎頭、球閥，銅質閘閥等一批。
10.電源控制系統：漏電保護器（德力西）、電流表3個、電壓表1個、帶燈自鎖按鈕開關（正泰）、急停按鈕開關（正泰）、線槽等組成。
11.雙面亞光密紋噴塑控制柜（配腳輪均為萬向輪帶禁錮腳）。
12.提供實驗報告測試樣本（作調試驗收標準）等。
