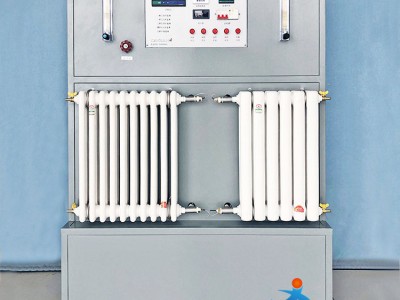

標題：教協 JX-N1801 散熱器熱工性能實驗臺
內容：一.實驗?zāi)康?1.通過實驗了解散熱器熱工性能測定方法及低溫水散熱器熱工實驗裝置的結構。 2.測定散熱器的散熱量Q，計算分析散熱氣的散熱量與熱媒流量G和溫差ΔT的關系。 3.可進行散熱器的阻力測試。 二.技術指標 1.裝置工作環境：常溫、常壓下運行，實驗室保持通風干燥。 2.供水溫度:≤90℃。 3.工作電源：AC220V±10%、50Hz，單相三線制，功率5000W。安全保護：具有接地保護、漏電保護、過流保護。 4.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。 5.裝置外形尺寸：1200×500×1900mm。 三.主要配置及參數 1.電加熱器：3個，U型加熱棒，功率1.5kW。 2.加熱水箱：304不銹鋼，容積約15L。 3.恒溫水箱：304不銹鋼，尺寸為800×430×400mm，容積約138L。 4.熱水循環水泵：電壓：220V，頻率：50HZ，輸入功率150W，最大流量：1.0m3/h，額定流量：0.5m3/h，最大揚程 17m，額定揚程：15m，額定轉速：2800r/min，絕緣等級：E級。 5.轉子流量計：2個，流量范圍 16～160L/h，20℃。 6.水位計、304不銹鋼流量調節閥。 7.U型壓差計：2個，測量范圍-2500~2500pa，精度10pa。 8.散熱器：鋼制三柱散熱器，換熱面積3.2m2。二柱散熱器：換熱面積2.6m2。 9.溫度傳感器：PT100熱電阻,測量范圍-200~420℃，分辨率0.1℃。 10.溫度控制儀：AC180-240V，50HZ，電源功耗：≤5W，分辨率：1℃，PID調節控溫，K型熱電偶溫度輸入，精度 ±0.2℃，高精度PID調壓模塊電路。 11.溫度變送器：分辨率0.1℃。 12.電流數顯表：三相智能數顯表，AC1A，5A。DC4-20mA，電壓AC100V，220V，380V，660V。DC75mV，精度等級：±0.5FS±1個字，電源與輸入為AC2kv/1min，絕緣電阻≥100MΩ。 13.萬能信號輸入數顯巡檢儀：萬能分度號輸入，8~16通道可選擇，測量范圍：4-20mA/0 - 1000，AC220V/50Hz，精度：0.5%。 14.電源控制系統：漏電保護器（德力西）、帶燈自鎖按鈕開關（正泰）等組成，控制箱面板采用鋁質凹字技術制作。 15.管路：304不銹鋼編織軟管。 16.304不銹鋼安裝控制柜（30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。 17.提供實驗報告測試樣本（作為調試驗收標準）。 JX-N1801 JX-N1802 JX-N1803 JX-N1805 JX-N1806 JX-N1807 JX-N1808 JX-N1809 JX-N1810 JX-N1811 JX-N1812 JX-N1813 JX-N1815 JX-N1816 JX-N1817 JX-N1818 JX-N1819 JX-N1820 JX-N1821 JX-N1822 JX-N1823 JX-N1825 JX-N1826 JX-N1827 JX-N1828 JX-N1829 JX-N1830 JX-N1831 JX-R1832 JX-N1833 JX-N1835 JX-N1834 JX-N1836 JX-R1837 JX-N1838 JX-N1839 JX-N1850 JX-N1851 JX-N1852 JX-N1854 JX-N1853 JX-N1855 JX-N1856 JX-N1857 JX-N1858 JX-N1859 JX-N1860 JX-N1861 JX-N1862 JX-N1863 JX-N1865 JX-N1866 JX-N1864 JX-N1867 JX-N1868 JX-N1869 JX-N1870 JX-N1871 JX-N1872 JX-N1873 JX-N1875 JX-N1876 JX-N1877
