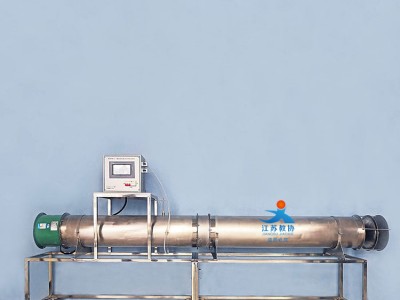

標題：教協 JX-K712 數字型軸流式風機性能實驗臺
內容：一.實驗?zāi)康?1.學會通風機主要工作參數，風量Q，風壓P，軸功率N，轉速n（從而計算效率η）的實驗測定方法。 2.通過試驗得出軸流式風機的特性曲線（包括P—Q曲線、Pst—Q曲線，N—Q曲線和η—Q曲線）。 3.熟悉軸流風機性能測試實驗臺的操作方法，實驗臺的組成和數據處理，熟悉軸流式風機風室實驗裝置的結構。 4.學習風管類型測風機性能試驗方法。 二.技術指標 1.裝置工作環境：常溫、常壓。 2.工作電源：380V，50HZ,三相五線制。安全保護：具有接地保護、漏電保護、過流保護。 3.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。 4.裝置外形尺寸：3430×500×1450mm。 三.主要配置及參數 1.測試風洞：整體采用304不銹鋼材質，斷面直徑320mm。 2.調節風閥和風量調節手輪。 3.整流柵板：304不銹鋼材質。 4.畢托管：304不銹鋼材質，流量系數：0.999。 5.靜壓環、透明硅膠軟管。 6.軸流式風機：0.37KW，2800r/min，380VAC，50HZ，流量為3000m3/h，全壓為230Pa。 7.矢量變頻器：0.75KW，220VAC。SOURCE：1φ，220VAC，50/60 HZ，通用變頻器控制風機，適時對風機進行轉速調節（精度：0.01HZ）溫度：-10℃~50℃，濕度：0％~65％。 8.風壓變送器：量程：0-1Kpa，輸出：4-20mA，供電24V，精度0.2％FS。 9.PCB-6+2壓力測量板。 10.PLC、10英寸顯控彩色觸摸式液晶顯示屏：色彩指數高達 1677 萬色。支持遠程監控、遠程更新組態及遠程下載 PLC 程序。支持串口（RS232/422/485）、Canbus、網絡（以太網、WiFi、3G）功能。 11.電源控制系統：漏電保護器、線槽等組成，控制箱面板采用鋁質凹字技術制作。 12.不銹鋼框架實驗臺（30*30方管、配腳輪均為萬向輪帶禁錮腳）等組成。 13.提供實驗報告測試樣本（作調試驗收標準）。 JX-K701 JX-K702 JX-K703 JX-K705 JX-K706 JX-K707 JX-K708 JX-K709 JX-K710 JX-K711 JX-K712 JX-K713 JX-K715 JX-K716 JX-K717 JX-K718 JX-K719 JX-K720 JX-K721 JX-K722 JX-K723 JX-K725 JX-K726 JX-K727 JX-K728
