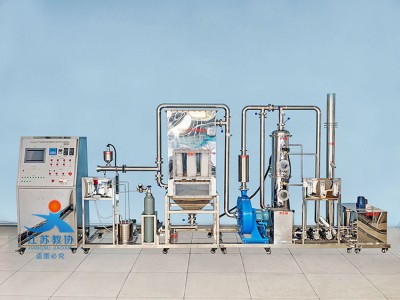

標題：教協 JX-D1003 大氣污染治理實訓平臺
內容：一.實驗?zāi)康?本設備由袋式除塵、濕法脫硫兩種大氣處理工藝組合而成。實驗過程中，可進行已下實訓內容： 1.處理設備的安裝與調整：袋式除塵器的安裝與測試、濕法脫硫塔（噴淋塔）的安裝與測試。 2.設備的工藝連接：袋式除塵器的除塵工藝的連接、脫硫塔脫硫工藝的連接。 3.電氣、儀表參數設定 4.設備啟停方式的選擇與操作 二.技術指標 1.處理風量約 200m3/h。 2.工作電源：AC380V±10%、50Hz，單相三線制，功率5KW，安全保護：具有接地保護、漏電保護、過流保護。 3.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。 4.裝置外形尺寸：4500mm×800mm×2100mm。 三.主要配置及參數 1.在線粉塵濃度檢測系統（日本進口傳感器）2套：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM。 2.在線SO2氣體濃度檢測裝置2套：風管樣式、量程范圍0-2000PPM、測量精度2%、輸出4-20MA。 3.在線風壓、風量及風速檢測系統1套：①L型皮托管1套。②壓力傳感器2套：316L不銹鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA。風量、風速測量精度：±1%。 4.風管內在線溫度、濕度檢測系統1套：316L不銹鋼殼體，遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA（4線制）、供電9-36VDC。 5.在線pH儀：量程0~14、輸出信號4~20mA。 6.顯示器：10英寸彩色觸摸式液晶顯示屏、PLC：實時記錄歷史數據和實時曲線、數據處理軟件。微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm。 7.袋式除塵器1套：304鏡面不銹鋼材質、厚度1.5mm。 8.濾袋6個：φ100mm*600mm、天然纖維棉。 9.振打電機1套：供電電源：AC380V；功率70W；激振力400N；振次：3000r/min。 10.粉塵自動加料裝置1套：臥式加料、304不銹鋼材質。卸除灰塵裝置1套：304不銹鋼材質。氣塵混合器1套：采用葉片式混合器。 11.調速電機：精研90YT40GV22+90GF10H。 12.人工監測進出口3組、測壓點3組、透明測壓軟管1批。 13.手持式溫度計1只、手持式微管壓差計1只。 14.填料吸收塔1套：304鏡面不銹鋼材質、壁厚1.5mm。 15.瓷環填料1批：Φ5-8mm瓷環填料。進液管1根、折板除霧器1套。 16.耐酸耐堿水泵1臺：AC220V、流量0~1.1 m3 /h、揚程20~30m、吸程6-8m。 17.液體流量計1只：0.4-4m3/h。 18.SO2氣體與鋼瓶1套（8L）、氣體流量計1個、不銹鋼減壓器1只、不銹鋼卡套連接、不銹鋼氣體管路。 19.貯液箱1只：316鏡面不銹鋼材質。液體噴淋分配裝置1套。 20.離心通風機1臺：功率1.5Kw、風量：380-860m3/h、轉速2900r/min。 21.變頻器1套：AC380V 2.2KW、控制風機轉矩調節風量大小。 22.電磁閥2個：AC220V DN15、德力西。 23.歐式導線架：用于懸掛和放置實訓專用連接導線，外形尺寸為530mm X 430mm X 1200mm,設有五個萬向輪. 24.304不銹鋼臺面、拉絲銀雙色板標牌。 25.電源控制系統：304鏡面不銹鋼材質電控箱1只、帶燈自鎖按鈕開關（正泰）、急停按鈕開關（正泰）、線槽等組成。 26.304不銹鋼連接管道、彎頭，不銹鋼快速連接件。 27.不銹鋼框架實驗臺（38*38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。 JX-D1001 JX-D1002 JX-D1003 JX-D1005 JX-D1006 JX-D1007 JX-D1008 JX-D1009 JX-D1010 JX-D1012 JX-D1013 JX-D1015 JX-D1016 JX-D1017 JX-D1018 JX-D1019 JX-D1020 JX-D1021 JX-D1023 JX-D1025 JX-D1026 JX-D1027 JX-D1028 JX-D1029 JX-D1030 JX-D1031 JX-D1032 JX-D1033 JX-D1035 JX-D1036 JX-D1037 JX-D1038 JX-D1039 JX-D1050 JX-D1051 JX-D1052 JX-D1053 JX-D1055 JX-D1056 JX-D1058 JX-D1060 JX-D1061 JX-D1062 JX-D1063 JX-D1065 JX-D1066 JX-D1067 JX-D1068 JX-D1069 JX-D1070 JX-D1071 JX-D1072 JX-D1073 JX-D1075 JX-D1076 JX-D1077 JX-D1078 JX-D1079 JX-D1080 JX-D1081 JX-D1082 JX-D1083 JX-D1085 JX-D1086 JX-D1087 JX-D1088 JX-D1084 JX-D1089 JX-D1090 JX-D1091 JX-D1092 JX-D1093 JX-D1095 JX-D1096 JX-D1097 JX-D1098 JX-D1099 JX-D1100 JX-D1101 JX-D1102 JX-D1103 JX-D1105 JX-D1106 JX-D1107 JX-D1108 JX-D1109 JX-D1110 JX-D1112 JX-D1113 JX-D1115 JX-D1116 JX-D1117 JX-D1118 JX-D1119 JX-D1120 JX-D1121 JX-D1122 JX-D1123 JX-D1125 JX-D1126 JX-D1127 JX-D1128 JX-D1129 JX-D1130 JX-D1131 JX-D1132 JX-D1133
