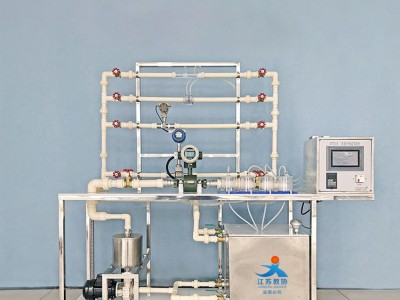

標題：教協 JX-T805 流量計標定實驗臺
內容：一.實驗目的 通過標準電磁流量計，渦街流量計和渦輪流量計來校核自制文丘里流量計和孔板流量計。 二.技術指標 1.裝置工作環境：常溫、常壓下運行。 2.工作電壓AC220V，總功率3KW。安全保護：具有接地保護、漏電保護、過流保護。 3.裝置外形尺寸：1950×550×1900mm。 三.主要配置及參數 1.電磁流量計：口徑32，量程30L/h，壓力1.6MPa，系數1.4714，襯里：四氟，電極316L，精度0.5級，供電220VAC。 2.渦街流量計：精度1.5，溫度150℃，壓力2.5MPa，流量范圍16m3/h。 3.渦輪流量變送器：耐壓6.3MPa，輸出4～20mA，量程0.8～8 m3/h，連接：螺紋，精度0.5%。 4.孔板：大有DYT005-01 文丘里流量計：大有DYT005-02。 5.測點穩壓罐：有機玻璃，配置銅放氣閥。 6.不銹鋼耐腐蝕離心泵：功率0.75KW，配管內徑（進/出）32/25mm，電壓220VAC，電流3.96A，額定流量7.2m3/h，額定揚程12.5m，轉速2900r/min。 8.水泵出口穩壓罐：不銹鋼，直徑200mm，高200mm。 9.不銹鋼加熱水箱：WZP-230，PT100熱電偶，電加熱器1.5KW，雙液位計。 10.PLC：西門子S7200smart、8路模擬量輸入模塊、2路模擬量輸出模塊。 11.觸摸屏和計算機處理軟件：將流量，壓差全部集中顯示在屏幕上，歷史數據下載等功能，可自行設置數據記錄間隔時間，數據可通過U盤導出到ECXEL表格中，方便快捷處理?？赏ㄟ^液位流過流量計體積，便于使用體積法進行標定。 12.軟管，304不銹鋼管，304不銹鋼管件，304不銹鋼閘閥一批。 13.10英寸觸摸式液晶顯示屏、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護開關、帶燈自鎖按鈕開關、變頻器及變頻器控制面板、線槽等組成，控制箱面板采用鋁質凹字技術制作。 14.304不銹鋼臺面、不銹鋼框架實驗臺（38*38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。 15.提供實驗報告測試樣本（作為調試驗收標準）。 同一系列包括產品型號有：JX-T801 JX-T802 JX-T803 JX-T805 JX-T806 JX-T807 JX-T808 JX-T809 JX-T810 JX-T811 JX-T812 JX-T813 JX-T815 JX-T816 JX-T817 JX-T818 JX-T819 JX-T820 JX-T821 JX-T822 JX-T823 JX-T825 JX-T826 JX-T827 JX-T828 JX-T829 JX-T830 JX-T831 JX-T832 JX-T833 JX-T835 JX-T836 JX-T837 JX-T838 JX-T839 JX-T850 JX-T851 JX-T852 JX-T852 JX-T853 JX-T855 JX-T856 JX-T857 JX-T858 JX-T859 JX-T860 JX-T861 JX-T862 JX-T863 JX-T865 JX-T866 JX-T867 JX-T868 JX-T869 JX-T870 JX-T871 JX-T872 JX-T873 JX-T875 JX-T876 JX-T877 JX-T878 JX-T879 JX-T880 JX-T881 JX-T882 JX-T883 JX-T885 JX-T886 JX-T887 JX-T889
