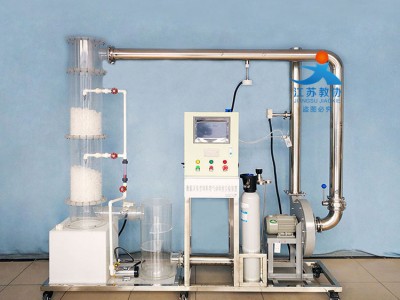

標題：教協 JX-D1006 數據采集填料塔氣體吸收實驗裝置
內容：一.實驗?zāi)康?1.了解用吸收法凈化廢氣中SO的原理和效果。 2.改變空塔速度，觀察填料塔內氣液接觸狀況和液泛現象。 3.掌握測定填料吸收塔的吸收效率及降壓的方法。 4.測定化學吸收體系（堿液吸收SO2）的體積吸收系數。 二.技術指標 1.整套裝置動力為負壓，處理量400-600m3/h，空塔氣速：0.5~1.2m/s，壓力損失：500Pa/m，吸收效率約80%。 2.液氣比：1~10L/m3，霧沫夾帶：小于7%。 3.吸附氣體為SO2：進氣濃度600~2000ppm，尾氣濃度120~400ppm。 4.工作電源：AC380V±10%、50Hz，三相五線制，功率1600W。安全保護：具有接地保護、漏電保護、過流保護。 5.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。 6.裝置外形尺寸：2200mm×500mm×2100mm。 三.主要配置及參數 1.在線SO2氣體濃度檢測裝置2套：風管樣式、量程范圍0-2000PPM、測量精度2%、輸出4-20MA。 2.在線風壓、風量、風速檢測系統1套：①L型皮托管1套。②壓力傳感器2套：316L不銹鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA。風量、風速測量精度：±1%。 3.風管內在線溫度、濕度檢測系統1套：316L不銹鋼殼體，遠傳顯示，溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA。 4.PLC、顯示器：10英寸彩色觸摸式液晶顯示屏、實時記錄歷史數據和實時曲線、數據處理軟件，微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm。 5.填料塔1套（2節）：透明有機玻璃材質、壁厚5mm，塔直徑250MM、塔高1500MM。 6.聚炳烯填料1套、除霧器1套。 7.管道氣體混合器（擋板3塊）。 8.人工監測進出口2組、測壓點2組、透明測壓軟管1批。 9.SO2氣體與鋼瓶1套（8L）、氣體流量計1個、不銹鋼減壓器1只、不銹鋼卡套連接、不銹鋼氣體管路。 10.貯液箱1只：白色PP板、厚度10mm，加藥口1套。耐酸耐堿水泵1臺、液體流量計1只、液體噴淋分配裝置1套。 11.離心通風機1臺：功率750W。 12.變頻器1套：控制風機轉矩調節風量大小。 13.304不銹鋼臺面、拉絲銀雙色板標牌。 14.電源控制系統：雙面亞光密紋噴塑電控箱1只、帶燈自鎖按鈕開關（正泰）、急停按鈕開關（正泰）、線槽等組成。 15.304不銹鋼連接管道、彎頭，不銹鋼快速連接件。 16.不銹鋼框架實驗臺（38*38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。 同一系列包括產品型號有：JX-D1001 JX-D1002 JX-D1003 JX-D1005 JX-D1006 JX-D1007 JX-D1008 JX-D1009 JX-D1010 JX-D1012 JX-D1013 JX-D1015 JX-D1016 JX-D1017 JX-D1018 JX-D1019 JX-D1020 JX-D1021 JX-D1023 JX-D1025 JX-D1026 JX-D1027 JX-D1028 JX-D1029 JX-D1030 JX-D1031 JX-D1032 JX-D1033 JX-D1035 JX-D1036 JX-D1037 JX-D1038 JX-D1039 JX-D1050 JX-D1051 JX-D1052 JX-D1053 JX-D1055 JX-D1056 JX-D1058 JX-D1060 JX-D1061 JX-D1062 JX-D1063 JX-D1065 JX-D1066 JX-D1067 JX-D1068 JX-D1069 JX-D1070 JX-D1071 JX-D1072 JX-D1073 JX-D1075 JX-D1076 JX-D1077 JX-D1078 JX-D1079 JX-D1080 JX-D1081 JX-D1082 JX-D1083 JX-D1085 JX-D1086 JX-D1087 JX-D1088 JX-D1084 JX-D1089 JX-D1090 JX-D1091 JX-D1092 JX-D1093 JX-D1095 JX-D1096 JX-D1097 JX-D1098 JX-D1099 JX-D1100 JX-D1101 JX-D1102 JX-D1103 JX-D1105 JX-D1106 JX-D1107 JX-D1108 JX-D1109 JX-D1110 JX-D1112 JX-D1113 JX-D1115 JX-D1116 JX-D1117 JX-D1118 JX-D1119 JX-D1120 JX-D1121 JX-D1122 JX-D1123 JX-D1125 JX-D1126 JX-D1127 JX-D1128 JX-D1129 JX-D1130 JX-D1131 JX-D1132 JX-D1133
