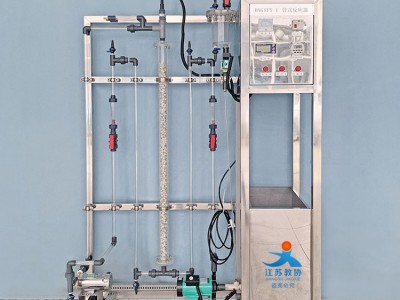

標題：教協 JX-H563 管式反應器流動特性測定裝置
內容：

一.裝置功能
1.了解連續均相管式循環反應器的返混特性。
2.通過脈沖法測管式反應器停留時間分布。
3.分析觀察連續均相管式循環反應器的流動特征。
4.研究不同循環比下的返混程度，計算模型參數n。
二.技術指標
1.運行環境：溫度0-40℃，相對濕度：≤90%RH。
2.裝置外形尺寸：1200×500×1600mm（長×寬×高）。
三.設施
水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。
電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
實驗物料：自來水、KCl溶液。
四.主要配置及參數
1.管式反應器：直徑φ35mm，長度1200mm。填料類型及尺寸：拉西環，Ф4mm。
2.水泵：微型磁力泵，流量12L/min，揚程6m，功率30W。
3.循環泵：流量12L/min，揚程10m，功率90W。
4.水流量：6-60L/h和25～250L/h，液體轉子流量計，觀察、控制流量。
5.電導率儀：數字電導率檢測儀，測定示蹤劑的含量。
6.LWB電磁閥（24v）和三通閥控制切換示蹤劑，數顯計測器控制示蹤劑加入量。
7.各項操作及顯示、調節、控制全在控制屏面板進行。
8.正泰電器：接觸器、開關、漏電保護空氣開關。
9.管路、管件、快接件及閥門均采用304不銹鋼材質，304鏡面不銹鋼控制柜，測控、電器設備在實驗臺架上。
10.304不銹鋼框架實驗臺（配腳輪均為萬向輪帶禁錮腳）。
