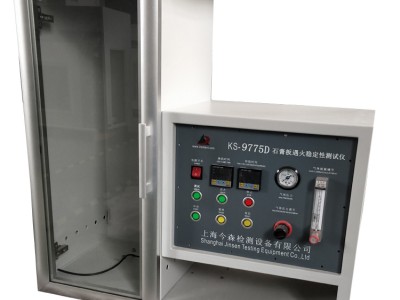

產(chǎn)品概述：

KS-9775D石膏板遇火穩(wěn)定性測試儀是依據(jù)標(biāo)準(zhǔn)：GB/T9775-2008（ISO6308：1980）《紙面石膏板》和BSEN520-

2004+A1-2009(2010)石膏板.定義、要求和試驗(yàn)方法所規(guī)定的技術(shù)指標(biāo)和要求而研發(fā)的石膏板遇火穩(wěn)定性測試。

KS-9775D石膏板遇火穩(wěn)定性測試儀適用于測定耐火石膏板的遇火穩(wěn)定性，也適用于其它建材、裝飾、裝潢材料防火

性能的測定。

KS-9775D石膏板遇火穩(wěn)定性測試儀滿足方法A：將試樣鉆孔并在規(guī)定環(huán)境條件下處理。用支桿將試樣懸掛于兩個噴

火口中間，噴火口與試樣表面垂直。用液化石油氣作為熱源向遇火穩(wěn)定性測定儀的兩只燃燒器供氣，燃燒器噴火口

距板面為30mm。按標(biāo)準(zhǔn)規(guī)定再試件下端懸掛荷載，點(diǎn)燃燃燒器。用熱電偶在距離板面5mm處測量溫度。試驗(yàn)初期

應(yīng)在不使試樣晃動的情況下，去除掉落在熱電偶上的已炭化的護(hù)面紙。通過調(diào)節(jié)，在3min內(nèi)把溫度控制在

（800±30）℃，試驗(yàn)過程中一直保持此溫度。從試件遇火開始計時至試件斷裂破壞。記錄每個試件被燒斷的時間，

以五個試件中zui小值作為該組試樣的遇火穩(wěn)定性，精確至1min。

KS-9775D 石膏板遇火穩(wěn)定性測試儀滿足方法B：切下六個試樣（300±5）毫米長，寬（45±1）毫米，使樣品的長

邊平行于板的邊緣（每塊板上兩個試樣）。將一個試樣放在支撐裝置中，確保短邊垂直。加載砝碼底部與平臺之間

的距離應(yīng)為（10±1）毫米。試樣下長邊應(yīng)與燃燒器噴嘴的zui低點(diǎn)對齊（見下圖A）。將砝碼施加到樣品的無支撐

端。砝碼的施加點(diǎn)應(yīng)距安裝設(shè)備的極限（260±1）毫米。點(diǎn)燃燃燒器，調(diào)節(jié)氣流，使每個熱電偶的溫度達(dá)到

（1000±50）°C。當(dāng)砝碼落到平臺時或15 分鐘后（可設(shè)定），檢查試樣的內(nèi)聚力。對每個樣本重復(fù)該過程。如果任

何一個樣本斷裂（分成兩塊或更多塊），則認(rèn)為該板已失效。

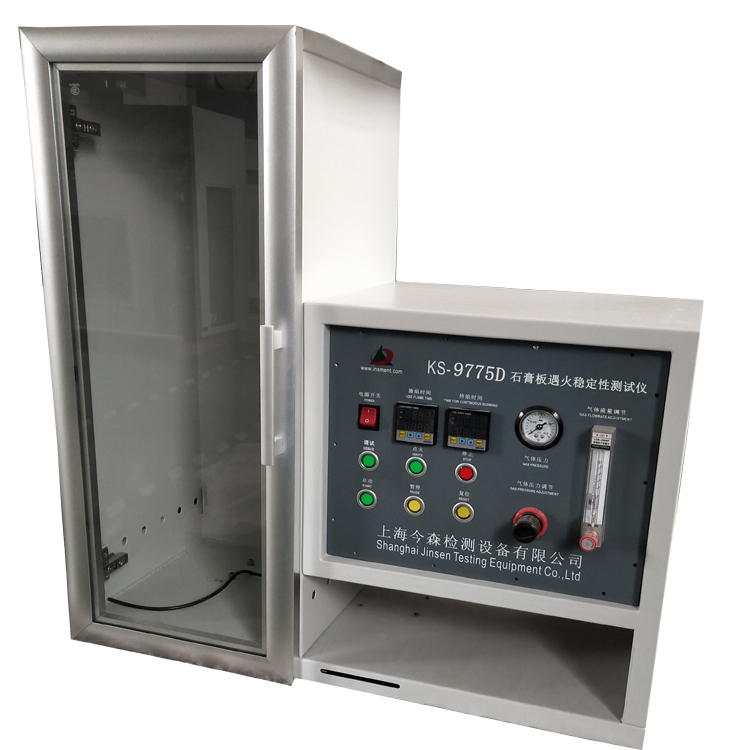

產(chǎn)品參數(shù)

KS-9775D 石膏板遇火穩(wěn)定性測試儀的主要技術(shù)參數(shù)

1. 試樣：A、300mm（長）×50mm（寬），距離兩邊25mm 分別鉆孔；B、300±5mm（長）×45±1mm（寬）

2. 雙燃燒器：A、內(nèi)徑為Φ 40mm±1mm，噴火孔直徑為Φ 2.5mm±0.5mm，zui高溫度可達(dá)900 度，精度1 級

B、內(nèi)徑為Φ 29mm±1mm，噴火孔直徑為Φ 0.75mm±0.05mm，zui高溫度可達(dá)1000 度，精度1 級

3. 自動點(diǎn)火功能，試樣斷落自動記錄燒斷時間

4. 氣源：試驗(yàn)火焰的氣源采用煤氣或石油液化汽(建議盡量選用氣質(zhì)較好的燃?xì)?

5. 火焰施加時間可在0~99 分99 秒范圍內(nèi)預(yù)置

6. 雙熱電偶測溫，溫度和時間數(shù)字顯示，計時精度（分辨率）為0.01s

7. 火焰長度20mm-100mm范圍可調(diào)

8. 溫度穩(wěn)定時間：A、3min 內(nèi)達(dá)到（800±30）℃

B、3min 內(nèi)達(dá)到（1000±50）°C

9. 砝碼：7、10、12、15、17、20N （換算單位重量 0.75～2.5 ㎏）

10. 外形尺寸：寬×深×高 （800×420×850）mm（可定制）
