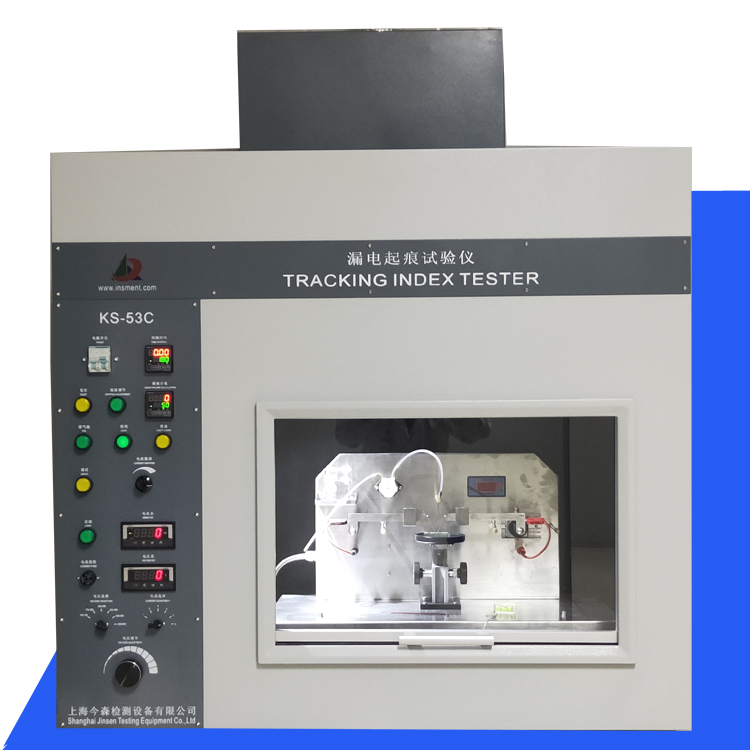

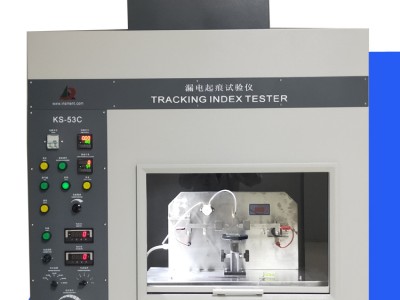

耐電痕化指數測定儀按GB 4706.1-2008、GB/T4207-2012、GB/T6553-2003、IEC60112 -2009、UL 746A、ASTM D 3638-92、DIN 53480等標準要求設計制造的專用檢測儀器，適用于對電工電子產品、家用電器的固體絕緣材料及其產品模擬在潮濕條件下相比漏電起痕指數和耐漏電起痕指數的測定，具有簡便、準確、可靠、實用等特點。用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備的研究、生產和質檢部門，也適用于絕緣材料、工程塑料、電氣連接件、輔件行業等模擬仿真試驗。

實驗原理：漏電起痕試驗是在固體絕緣材料表面上，在規定尺寸(2mm×5mm) 的鉑電極之間，-施加某一電壓并定時(30s)定高度(35mm)滴下規定液滴體積的導電液體(0.1%NH 4CL)，用以評價固體絕緣材料表面在電場和潮濕或污染介質聯合作用下的耐漏電性能，測定其相比電痕化指數(CT1) 和耐電痕化指數(PT1) 。

技術指標

1）電極：A：5㎜×2㎜矩形鉑金電極和黃銅電極各一對；B：電極符合IEC60112圖B.1的尺寸要求：（5±0.1）㎜×(2±0.1)㎜×(≥12)㎜,其中一端鑿尖角度為(30±2)°(即試驗端呈30°±2°斜角),鑿尖平面寬度為0.01㎜~0.1㎜；C：電極間所成角度為60°±5°,間距為(4±0.1㎜)；

2）對樣品壓力為:1.00N±0.05N；

3) 無明顯振動及腐蝕性氣體的場所；

4) 工作電壓：AC220V±2% 50HZ±1%，1KVA；

5) 試驗電壓：100~600V連續可調數顯，電壓表顯示值最大誤差：1.5%，顯示值為:r.m.s；

6) 延時電路：試驗回路在(0.5±10%)A(r.m.s)或更大電流時延時（2±10%）S后動作；

7) 滴液系統：A:（30±5）秒（開啟滴液時間28S+開啟滴液持續時間2S）自動計數、數顯（可預置），50滴時間

（24.5±2）min；B:針嘴到樣品表面高度:35㎜±5㎜(附一個量規作測量參考)；C:滴液重量:20滴:0.380g~0.489g;5

滴:0.997g~1.147g;

8) 短路電流：兩電極短路時的電流可調至(1±0.1)A,數顯±1%,電流表顯示值為有效值(r.m.s);

9) 儀器外形尺寸（寬*高*深）：型號：KS-53D：1120*580*1350mm；箱內容積≥0.6立方

10) 箱體由1.5厚的304不銹鋼冷板制成，訂制0.75立方；

11) 樣品支撐平板：厚度≥4mm玻璃；

12) 針嘴外徑：A溶液：0.9㎜~1.2㎜；B溶液: 0.9㎜~3.45㎜

13) 滴液大小根據滴液系統而定；

14) 風速：0.2M/S。

15）產品配件：繼電器、數字儀表、斷路器、按鈕、開關、指示燈、不銹鋼箱體
