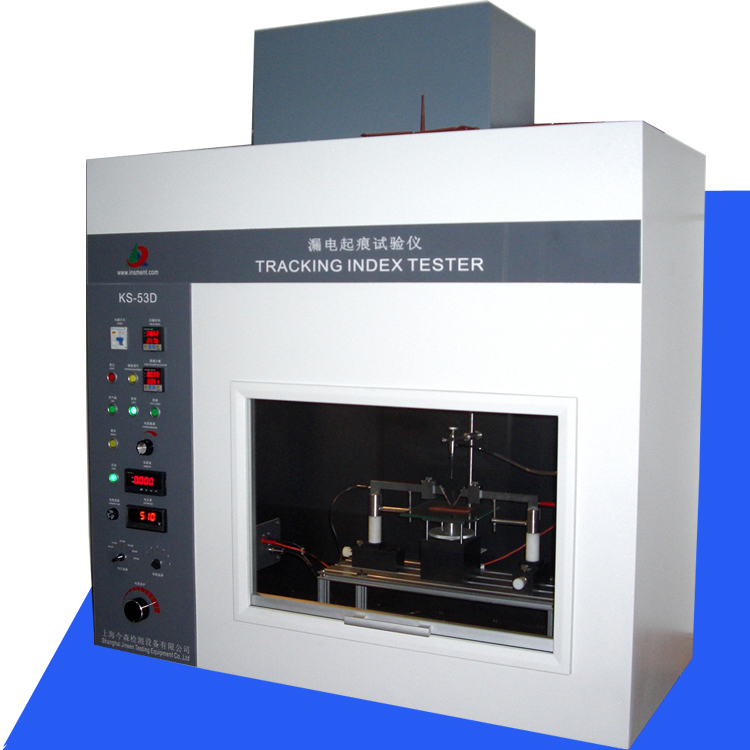

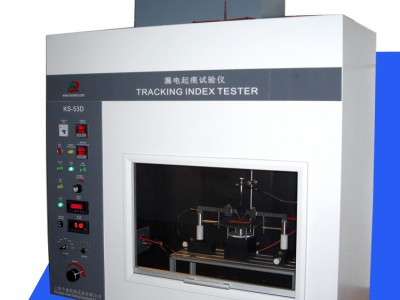

漏電起痕試驗儀是基于GB/T 4207-2012《 固體絕緣材料耐電痕化指數和相比電痕化指數的測定方法》及IEC60112-2009《固體絕緣材料在潮濕條件下相對泄痕指數的推薦測定方法》等標準，對固體絕緣材料及其產品模擬在潮濕條件下相比漏電起痕指數和耐漏電起痕指數的測定研究所制定的，主要用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備的研究、生產和質檢部門，也適用于絕緣材料、工程塑料、電氣連接件、輔件行業等。

符合標準

GB 4706.1-2008、GB/T4207-2012、GB/T6553-2003、IEC60112 -2009、UL 746A、ASTM D 3638-92、DIN 53480。

試驗原理

在厚度為小于10mm的固體絕緣材料表面上，在規定尺寸且間距為4mm的兩電之間施加一電應力（電極間施加的交流電壓為100V~600V），電極間試樣表面經受連續電解液滴（電解液滴大約為20mg），直到過電流裝置動作，或發生持續燃燒或直到試驗通過。

產品特點

1、滴液裝置采用注射泵滴液，可準確控制滴液速度，操作方便。

2、配有12mm鉑金電極1對

3、箱體采用1.5厚304烤漆冷板制作具有防良好的腐蝕性功能

4、設備內部配有LED照明燈

5、超大豪華鋼化玻璃觀察窗，便于試驗操作觀察.

6、配有0.2m/s的風速計

試驗電路原理

在電極上施加正選波電壓，其在100V~600V之間變化，頻率為48Hz~62Hz，電壓測量裝指示一真有效值，zui大誤差為1.5%。電源功率應不小于0.6kVA，試驗電路圖如圖1所示?？勺冸娮杵鲬?yīng)能調節電極之間的短路電流到1.0A±0.1A，且在此電流下，電壓表上指示的電壓下降應不超過10%，短路電流的測量裝置zui大誤差為±3%。試驗裝置輸入電源電壓應足夠穩定。當電流有效值為0.5A，其相對公差為±10%，持續2.00s，器相對公差為±10%時，過電流應動作。

技術參數

電極材料   試驗電極 - 鉑金，電極接桿 – 紫銅或黃銅

       電極尺寸 (2mm ± 0.1mm)×(5mm ± 0.1mm)×(40mm ± 5mm ),鉑電極 5mm或12mm可選,30°±2°斜面；

電極距離   4.0mm ± 0.01mm ，夾角 60°±5°；

電極壓力   1.00N±0.001N；

試液電阻   A 液 0.1%NH4Cl，3.95±0.05Ωm， B 液 1.98±0.05Ωm；

       液滴體積 20 滴 0.380g ～ 0.480g ， 50 滴 0.997g ～ 1.147g ( 可微調節 )；

液滴高度   35mm ± 5mm ( 可調節 )；

       液滴時間   30s±0.1s( 優于標準 )( 數顯，可預置調節 ) ， 50 滴時間 24.5min±2min；

液滴滴數   1 ～ 9999( 數顯，可直接設定)；

試驗風速   0.2m /s( 新標準 )；

試驗電壓   100V ～ 600V(25V 分度，可調節 )；

電源壓降   1.0A ± 0.1A 時 8%；

起痕判斷   0.50A ±10% ， 2.00s±10% ；

外形尺寸   寬 1120mm × 深 580mm × 高 1350mm ，箱體內容積≥0.6m3；

試驗電源   220V 0.6kVA 50-60Hz 。
