灼熱絲試驗儀加熱部件的更換

灼熱絲試驗儀加熱部件是用標稱直徑為4.00mm±0.07mm（前端彎曲）的鎳/鉻(其中鎳的成分大于77%，鉻的成分在

19%～21%之間)U型發熱絲制成如下圖所示，灼熱絲采用簡單的電路通過大電流加熱，因此灼熱絲的電氣連接應能

確保通過大電流而又不影響電路的性能的長期穩定性。但在實際運用中，加熱部件因長期處于高溫狀態，加上壓力作

用，極易引起損壞。接下來，小編將為您詳解引起灼熱絲加熱部件需經常更換的原因及更換步驟。

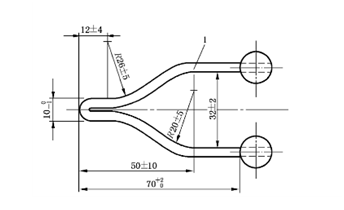

U型發熱絲設計圖                                                                  進口帶圈U型發熱絲實物圖

1、試驗前未校準儀器

進行加熱部件試驗前，試驗裝置應使加熱部件保持在一個水平面上，并且在使用時加熱部件要對樣品施加0.95±0.1N

的力。加熱部件的頂部進入或穿透試驗樣品的深度應限制在7.0mm±0.5mm以內。由于試樣的規格和大小比較難固

定，有時可能因?yàn)樵嚇拥拇笮』蛘咝螤顚?dǎo)致在接觸加熱部件頂部時，樣品穿透的深度過大，導致殘留物進入加熱部件

頭部堵塞小孔。因此，在試驗樣品固定前要仔細檢查夾具小車距離加熱部件頭部的距離，確保試驗進行中，小車不會

由于距離過小而導致樣品融化堵住加熱部件的小孔。

2、試驗過程中的清潔問題

在正常使用中，由于灼熱絲根據不同樣品設定不同試驗溫度，往往在進行較低溫度試驗時由于溫度較低，不能夠?qū)⒓?

熱部件上殘留物燒盡，往往需要鋼刷清潔加熱部件頭部的間隙中，不利于升溫加熱，且在用鋼刷清潔時往往會不經意

觸碰到熱電偶，導致熱電偶滑出小孔或者松動。

3、試驗正常損耗

一般電工電子產品對于著火危險試驗都有相應的要求，灼熱絲試驗相對于其他測試試驗比較頻繁，灼熱絲加熱部件的

使用壽命一般在3~4個月左右，在實驗之前都應對灼熱絲試驗機進行相關檢驗級平時維護保養工作，以延長其使用壽

命。

 試驗前在校準過程中，若發現溫度上不去或者加熱部件尺寸減少得比較多時，應  及時更換加熱部件。一般過程需要

更換熱電偶和U型發熱絲，具體步驟如下。

1、關閉電源。

 2、折掉熱電偶，防止損傷。

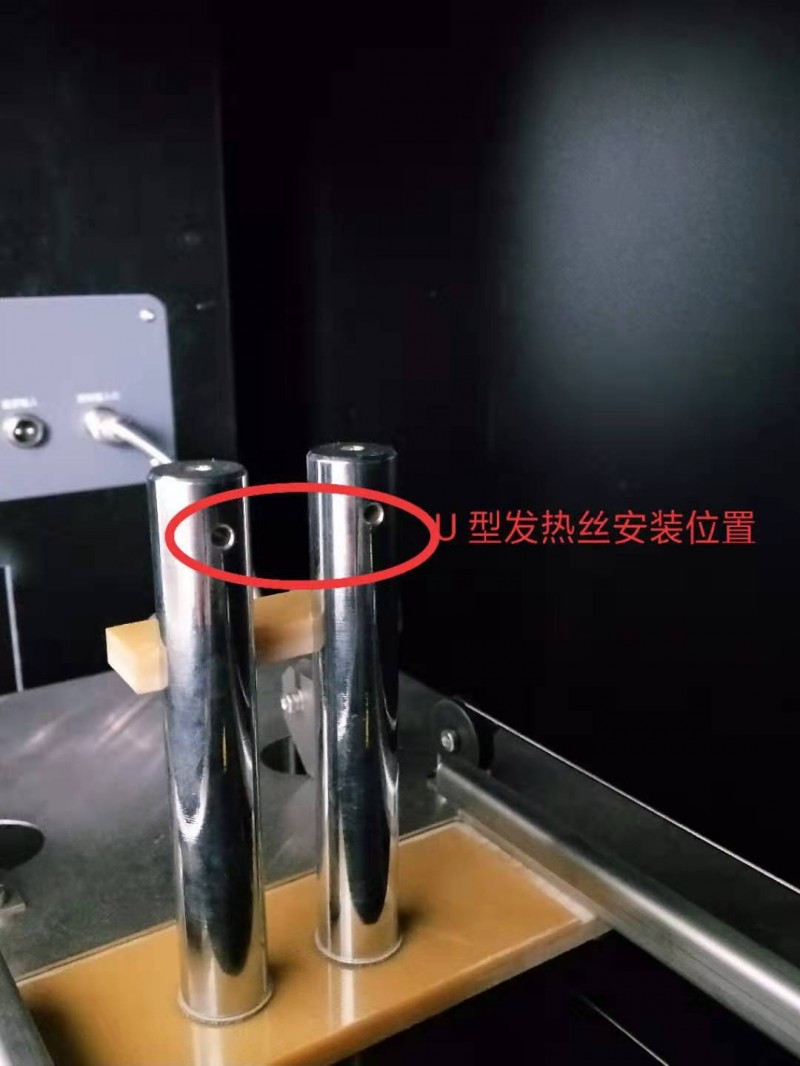

 3、松掉銅柱螺絲，用螺絲刀尾部敲打U形發熱頭使其松動

 4、鉗嘴夾持U形發熱頭根部，緩緩撬出，注意兩邊平行對稱。

 5、裝入新的U形發熱絲，壓緊固定。

6、檢查7mm限位情況，調整7mm限位。

7、固定好U型發熱絲后再安裝熱電偶，將熱電偶連接好，從U型發熱絲中間的縫隙穿  過，熱電偶頭部插入U(xiǎn)型發熱

絲頭部小孔中，為了使加熱效果更好，應使熱電偶頭部插  入的角度稍稍與水平面成一定角度，使得熱電偶有一個向

前的力頂住小孔，如下圖所  示，以達到固定的目的，使加熱更充分。

8、加熱部件安裝好之后需對加熱部件溫度測量系統進行校驗。將一塊純度至少為  99.8%，面積為2mm2，厚度為

0.06mm的銀箔片放置在加熱部件頂部的表面來完成溫  度的單點確認。

 9、放置好銀箔之后，將灼熱絲試驗機以適當?shù)募訜崴俾蔬M(jìn)行加熱，當銀箔開始熔化  時，加熱部件溫度應顯示

960℃±15℃。
