產品描述：農田渠道河道超聲波流速流量計、水利灌區流量計、農田灌區流量計、渠道灌區流量計、河道灌區流量計

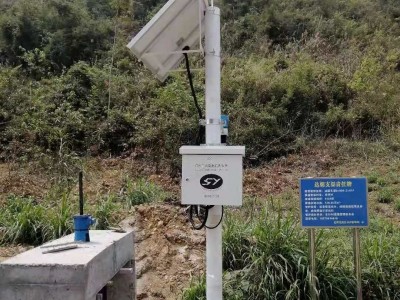

SYLDM-51超聲波灌區流量監測系統由一臺流量顯示儀、一臺電磁流速計、一臺超聲波液位計組成的一點流速測量的明渠流量系統。 適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水資源等矩形、梯形明渠及涵洞的流量測量。LDM-51智能明渠流量計以流速-水位運算法為基礎，并采用了X進的伺服水位G蹤測速系統和微處理器，從而Q保測速和運算的準確性的一種新型智能化流量系統，根據渠道的寬度和測量精度的要求，采用Y線一點法或多線一點法明渠測流的數學模型。流量顯示儀中微處理器根據實測的水位值、流速值和已置入的渠道幾何尺寸、邊坡系數、渠道精度、水力坡道、流速垂直平面修正系數，按照預定的數學模式計算出渠道的流量。

2、工作原理

①．SYLDM-51型明渠流量計是由流量顯示儀、電磁流速計、超聲液位計、三部分構成, 電磁流速計安裝于渠道Z,將水流速度轉換成電信號通過電纜傳送給顯示儀。

②．液位計安裝于流速計附近地點的渠道上部,測出位于流速計渠道橫斷面上方的水位深D值,以4～20mA標準電流信號形式傳送給顯示儀。

③．顯示儀將流速、水位信號，以及在顯示儀內所設置的各種渠道參數通過顯示儀內設置的水利數學模型進行數X運算，從而得到過水端面的水流量: 過水端面水流量=渠寬×水深×平均流速（測點流速×水利模型系數）。

 3、產品特點

①．低功耗，流速測量范圍寬0.05-10m/s；

②．流量測量精度受因素的影響少；

③．標準渠道不需要改造可直接安裝使用，安裝費用低；

④．儀表顯示功能齊全，可顯示水位、流速、瞬時流量、累積流量等數據，并具有RS485/RS232通訊接口；

⑤．顯示器采用高清晰背光源LCD顯示器，全中文漢字菜單， 顯示、操作簡單，使用方便，不管是白天還是夜晚都可清晰讀數；

4、主要技術指標

①．測量精度：水位±0.5%+2mm；  流速±1.0%； 系統±2.5%；

②．測量范圍：流速0.05-10m/s；   瞬時流量≤10000 m3/s；水深≤20m；   渠底寬度≤20m；

③．顯示位數：水位5位； 流速5位； 瞬時流量5位； 累積流量10位；

④．顯示方式：LCD大屏幕液晶背光源顯示器，全中文漢字顯示，可同時顯流速、水位、瞬時流量、累積流量等測量數據

⑤．信號自動采集時間間隔：10S～90S可調；

⑥．通訊接口：RS485/RS232接口，MODBUS協議；

⑦．供電電源：220V/AC、+12VDC或+24VDC；

⑧．防護等級：電磁流速計IP68、超聲液位計IP65、流量顯示儀IP65
